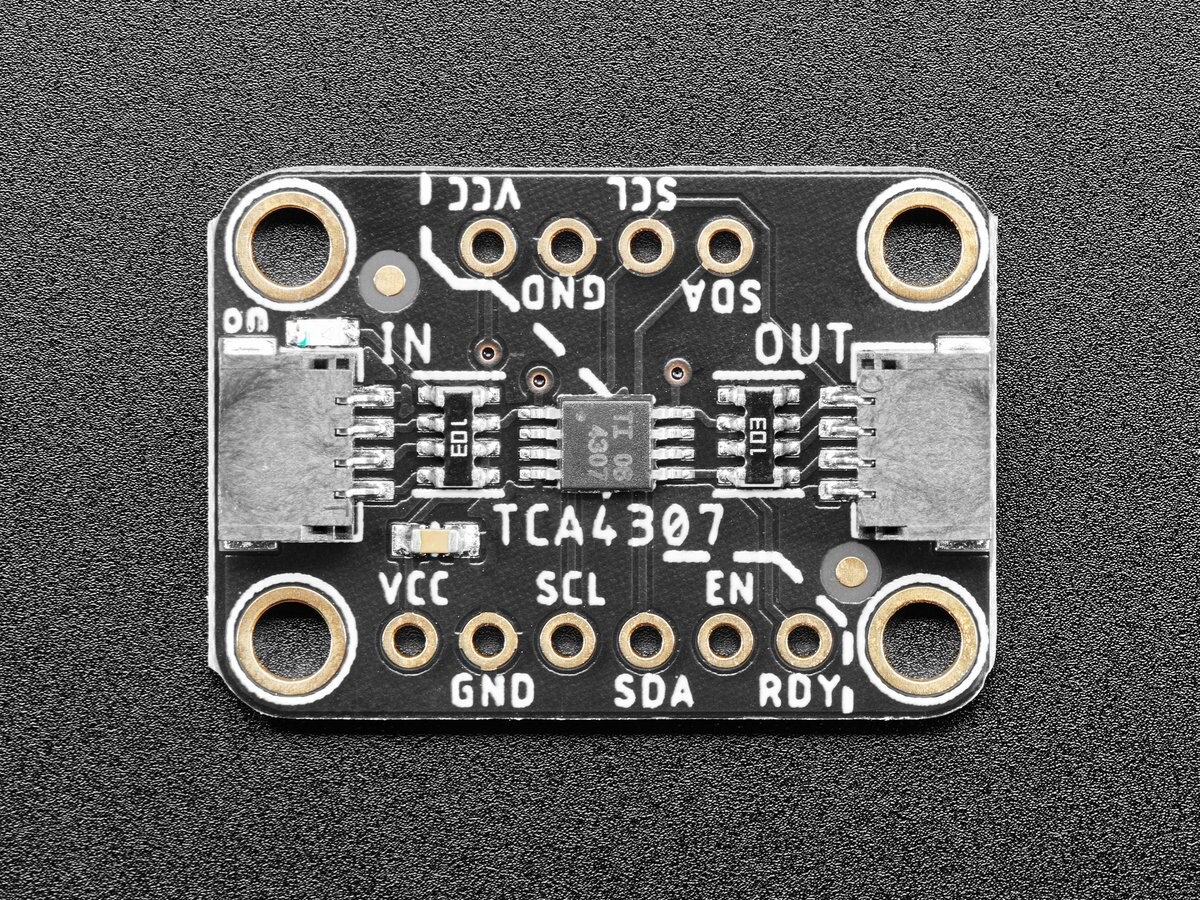

Adafruit TCA4307 Pålgnemt Hot-Swap I2C Buffer med Stuck Bus Recovery Qwiic 5159

Det Adafruit TCA4307 Udskifteligt I2C-buffer Breakout er specielt designet til at bruge et I2C-protokol (ingen hot-swap), og beskytter controlleren mod uønskede perifere enheder, der forstyrrer bussen under tilslutning/frakobling.

Det er super nemt at bruge. Tilslut den venstre side (IN) til din hovedbordscontroller – Arduino, Raspberry Pi, Feather osv. Tilslut derefter alle I2C-sensorer til den højre side (OUT). Strømmen ledes igennem – dette er ikke en strømskiller, kun en busbuffer. Du kan bruge 2,3 til 5,5V DC og logisk spænding.

Denne chip kan behandle I2C-klokfrekvenser på op til 400 kHz og har endda en “bus recovery”-funktion: Den afbryder automatisk busser, hvis SDAOUT eller SCLOUT er lav i ca. 40 ms. Når bussen er afbrudt, genererer komponenten automatisk op til 16 impulser på SCLOUT for at forsøge at nulstille den komponent, der holder bussen nede.

Der gibt auch einen zusätzlichen ENABLE-Pin, falls du den Eingang und Ausgang trenne, sowie einen READY-Pin, der dir sagt, om periferienenheden er klar med controlleren (og det er sikkert at kommunikere med den).

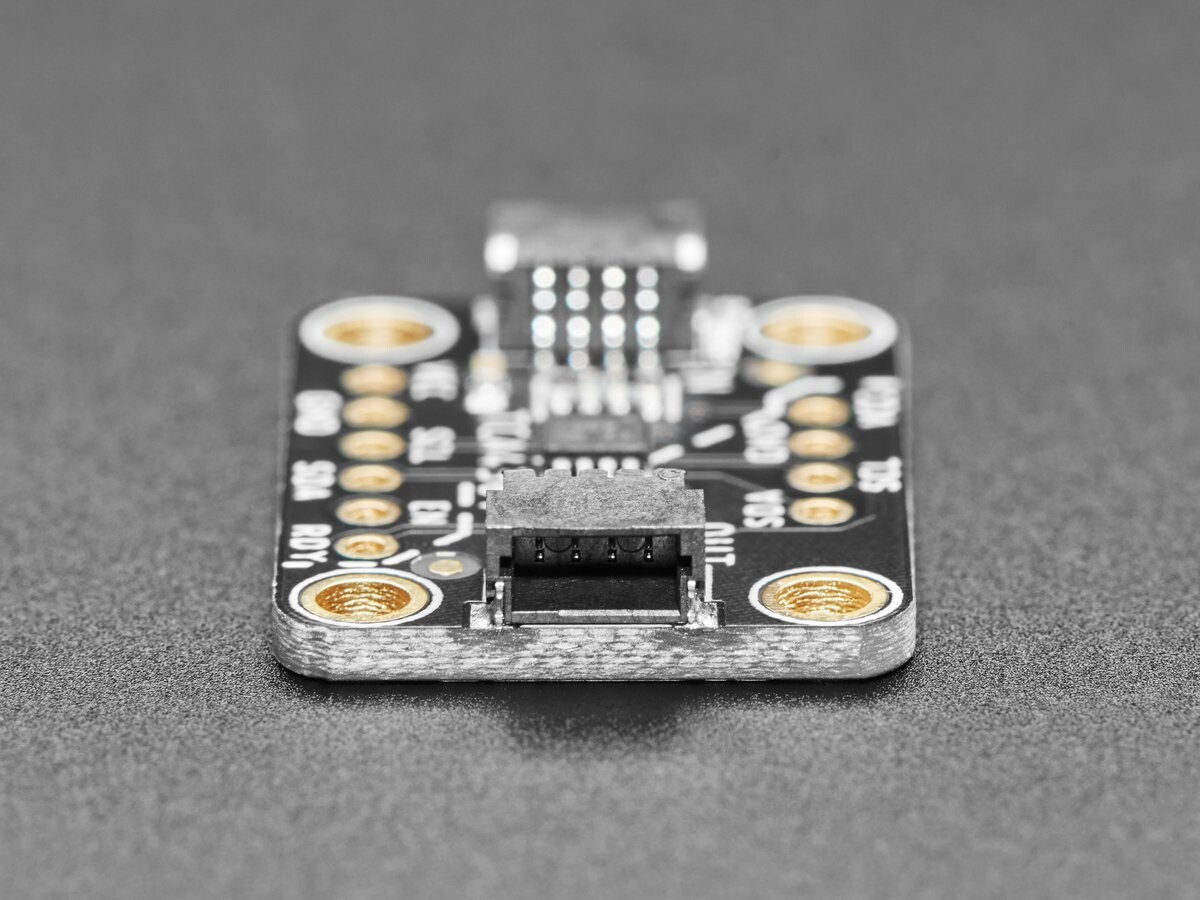

For at du hurtigt kan komme i gang, har vi et specialfremstillet printplade i STEMMA QT -Formfaktor er udviklet, så det er let at realisere forbindelsen. STEMMA QT-stifterne på begge sider er kompatible med SparkFun Qwiic I2C-stifterne. På den måde kan du lave lodfrie forbindelser mellem dit udviklingskort og TCA4307 eller forbinde det med et kompatibelt kabel med en række andre sensorer og tilbehør.

TEKNISKE DETALJER

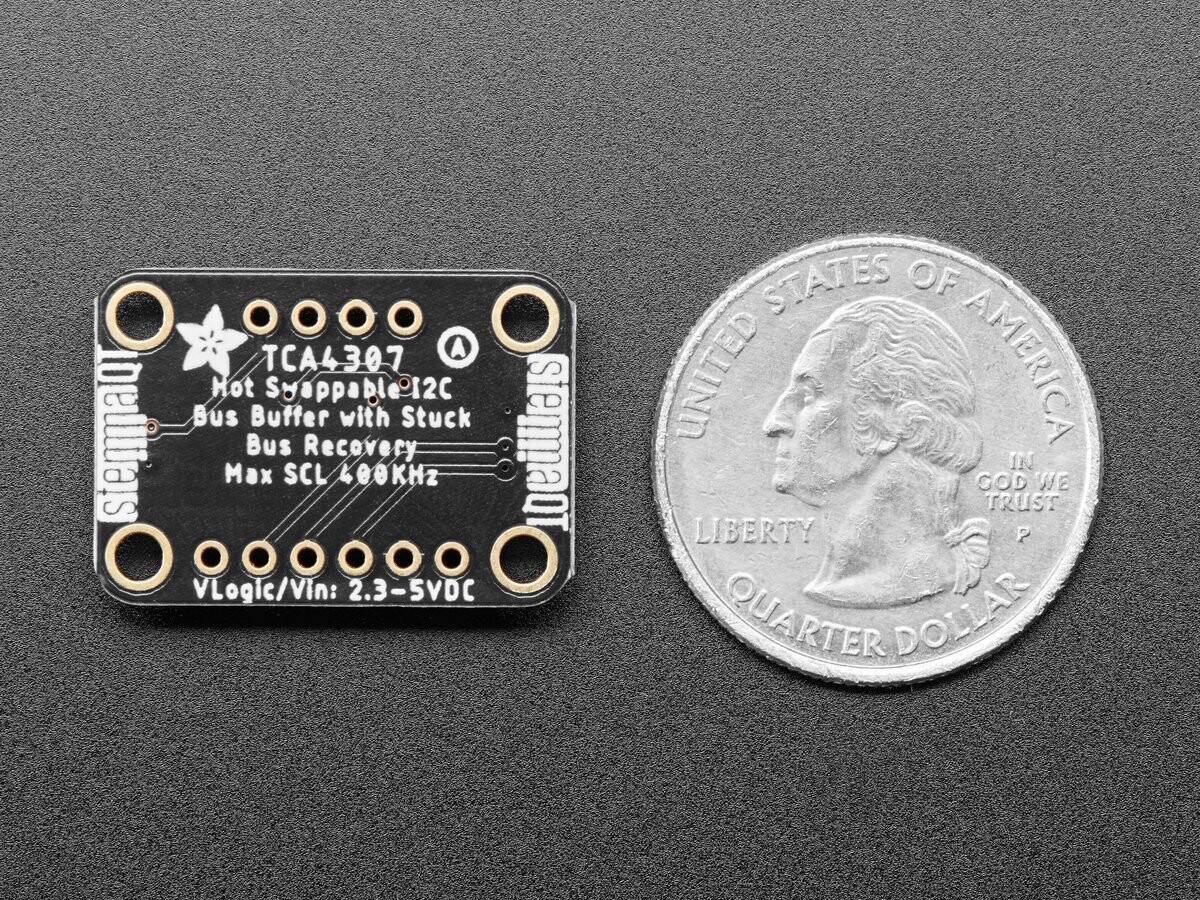

• Produktmål: 25,4 mm x 17,8 mm x 4,5 mm
• Produktvægt: 1,7g
