Adafruit QT Py ESP32-C3 WiFi Dev Board med STEMMA QT RISC-V IoT Mikrokontroller 5405

Denne lille udviklingsplade er udstyret med en RISC-V IoT mikrocontroller, som ESP32-C3! ESP32-C3 er en omkostningseffektiv mikrocontroller fra Espressif, der understøtter 2,4 GHz Wi-Fi og Bluetooth® Low Energy (Bluetooth LE). Den har indbygget USB-til-seriel, men ikke native USB – den kan ikke fungere som tastatur eller drev. Den anvendte chip har 4 MB Flash-hukommelse, 400 KB SRAM og kan problemfrit håndtere TLS-forbindelser.

ESP32-C3 integrerer en række periferienheder, herunder UART, I2C, I2S, fjernstyringspersonale, LED-PWM-controller, generel DMA-controller, TWAI-controller, USB Serial/JTAG-controller, temperatursensor og ADC. Den indeholder også SPI-, Dual-SPI- og Quad-SPI-grænseflader. Der er ingen DAC eller nativ kapacitiv touch.

Der Chip har et minimalt antal pins, og er specielt designet til at være en kosteffektiv løsning sammenlignet med ESP32-Sx eller ESP32-Klassiker, som har et stort antal GPIO. Betragt det mere som en erstatning for ESP8266 end ESP32!

Med sin avancerede energiforsyning og HF-ydelse er dette SoC det ideelle valg til en række anvendelsesmuligheder inden for Internet of Things (IoT), bærbar elektronik og smarte hjem.

Vær venligst opmærksom på: C3 anvendes RISC V som kerne, ikke Tensilica, og har Bluetooth LE (ikke klassisk!). BLE-kernen understøtter BT version 5 inklusive Mesh.

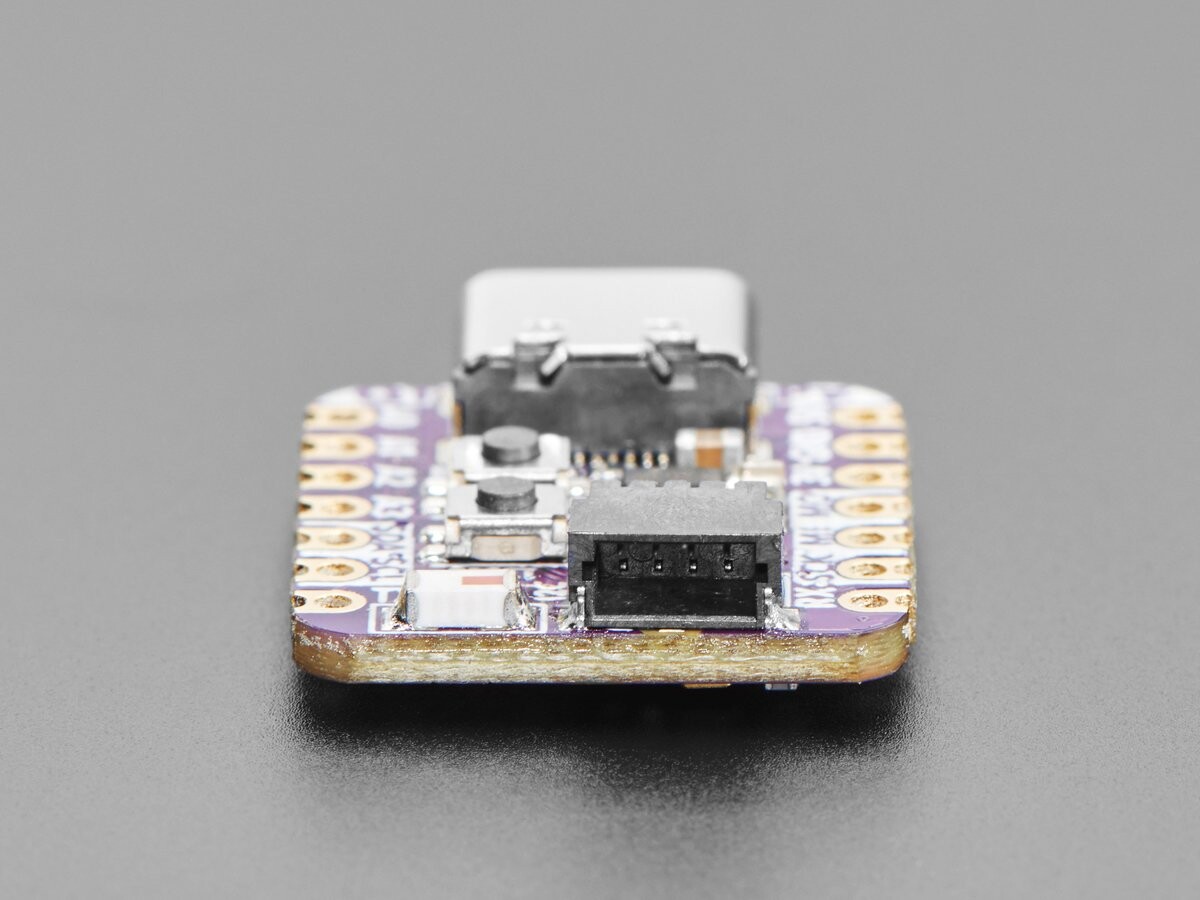

OLEDs! Træghedsmåleenheder! Masser af sensorer. Alt er Plug-and-Play takket være det innovative, sammenkoblingsdygtige design: SparkFun Qwiic-kompatible STEMMA QT-stik til I2C-bussen, så du ikke engang behøver at lodde! Bare sæt et kompatibelt kabel i og forbind det til din valgte MCU, og så kan du begynde at programmere og måle lys. Seeed Grove I2C-kort fungerer også med dette adapterkabel.

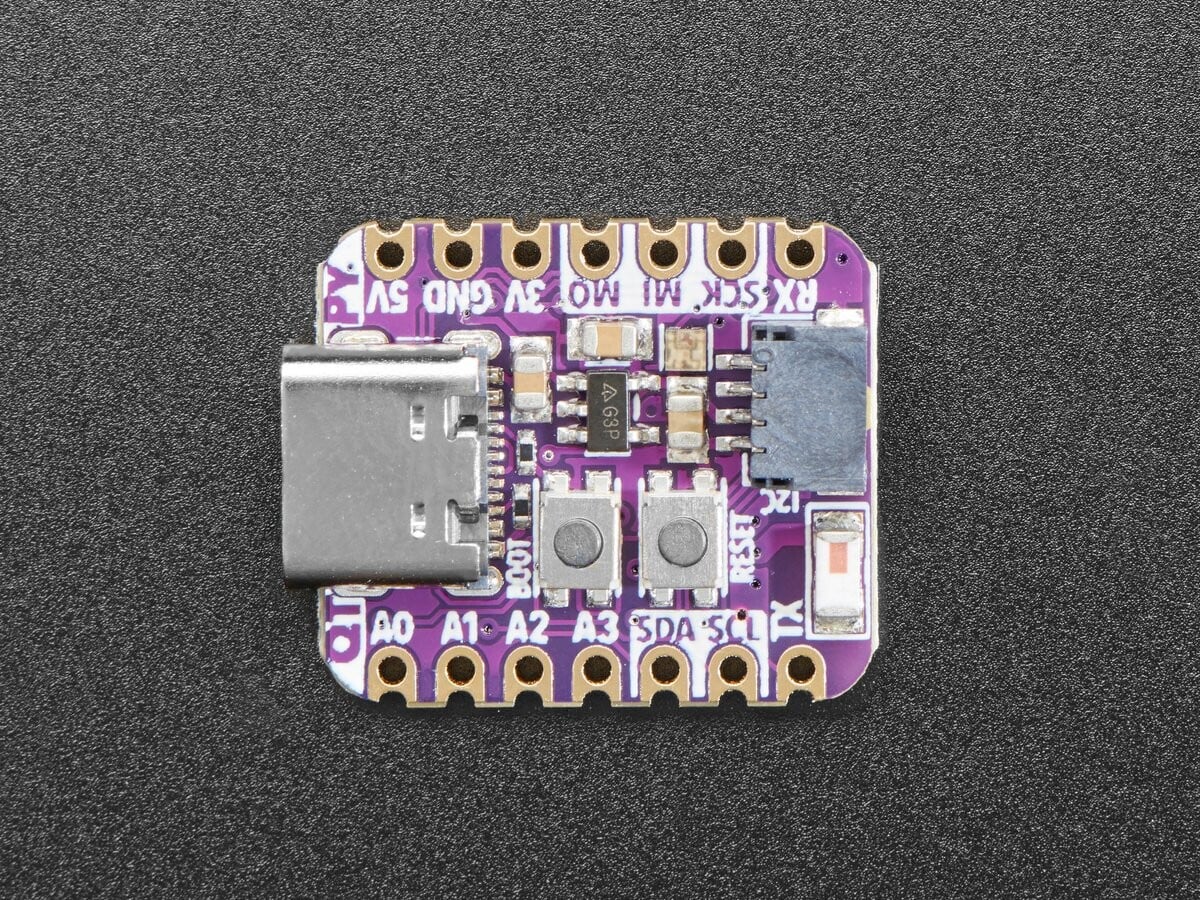

Pinlayout og form er kompatibel med Seeedu Xiao, med udskærede pads. Udover QT-porten har vi også en RGB NeoPixel, Reset-knap (ideel til at genstarte dit program eller opkald ROM-bootloaderen) og en knap på GPIO 9 er tilføjet for at opkalde ROM-bootloaderen eller til brugerinput

Kør Arduino med ESP32-kerne fra Espressif, og du kan også køre MicroPython på denne chip.

• Samme størrelse, formfaktor og pinout som Seeed Xiao

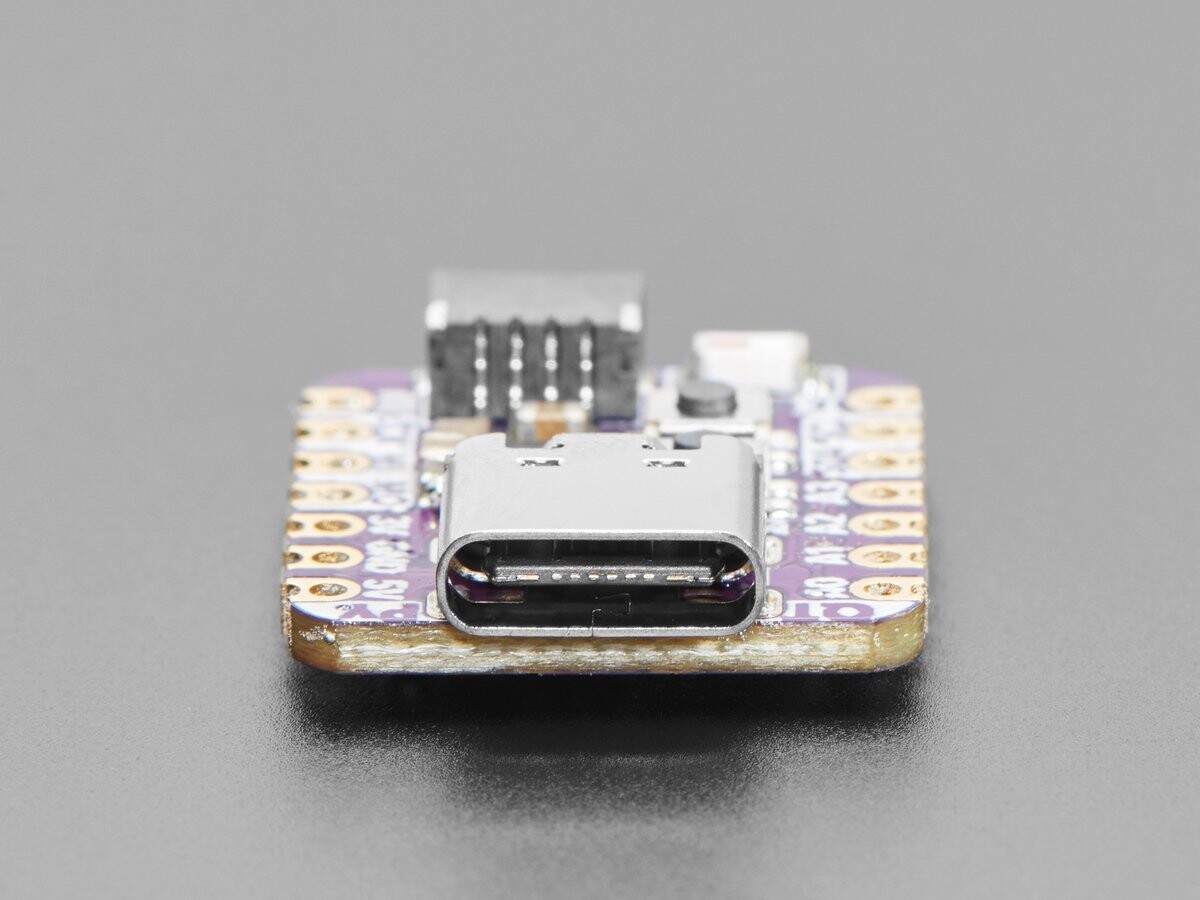

• USB-Type-C-ansluget – Hvis du kun har Micro-B-kabler, er denne adapter praktisk!
• ESP32-C3 32-bit RISC-V Single-Core-processor med 4 MB Flash-hukommelse, 400 KB SRAM
• Indbygget USB-til-seriel i chippen, som også kan bruges til JTAG-programmering. Dette perifære enhed er ikke nativt seriell, så det er ikke egnet til USB HID, MIDI eller MSC: Det reducerer omkostningerne, da der ikke kræves en separat konverter.
• Kan bruges med Arduino IDE eller MicroPython

bruges

• Indbygget RGB NeoPixel LED Bemærk venligst, at vi på grund af det begrænsede antal GPIO-pins ikke har kunnet tilføje en strømforsyningspin for NeoPixel.
• Batterie-Eingangsanschluss auf der Unterseite mit Diode, der Schutz bietet für externe Batteriepacks mit bis zu 6 V Eingang.
• 13 GPIO-pins:
  • 11 på breakout-pads
  • 5 x 12-bit analoge indgange fra A0 til A3 og SDA-pin
  • PWM-udgange på hver pin
  • I2C-port, som de fælles breakout-pads og STEMMA QT Plug-n-Play-tilslutningen er til.
  • Hardware-UART, som også er den serielle debugport for hardwaren
  • Hardware-SPI
  • Hardware I2S på alle ben
• 3,3 V-regulator med 600 mA peak output
• Lettere søvn ved 500 uA, Dybt søvn ved ~300 uA. Lavt strømforbrug i dyb søvn er ikke muligt, da vi ikke har en ekstra GPIO til at deaktivere NeoPixel-strømmen, og vi ønskede ikke at dele denne med nogen af IO-pads. Et teknisk kompromis!
• Nulstilknap Tryk på knappen “Boot-9” for at starte din projektkode og gå i bootloader-tilstand.

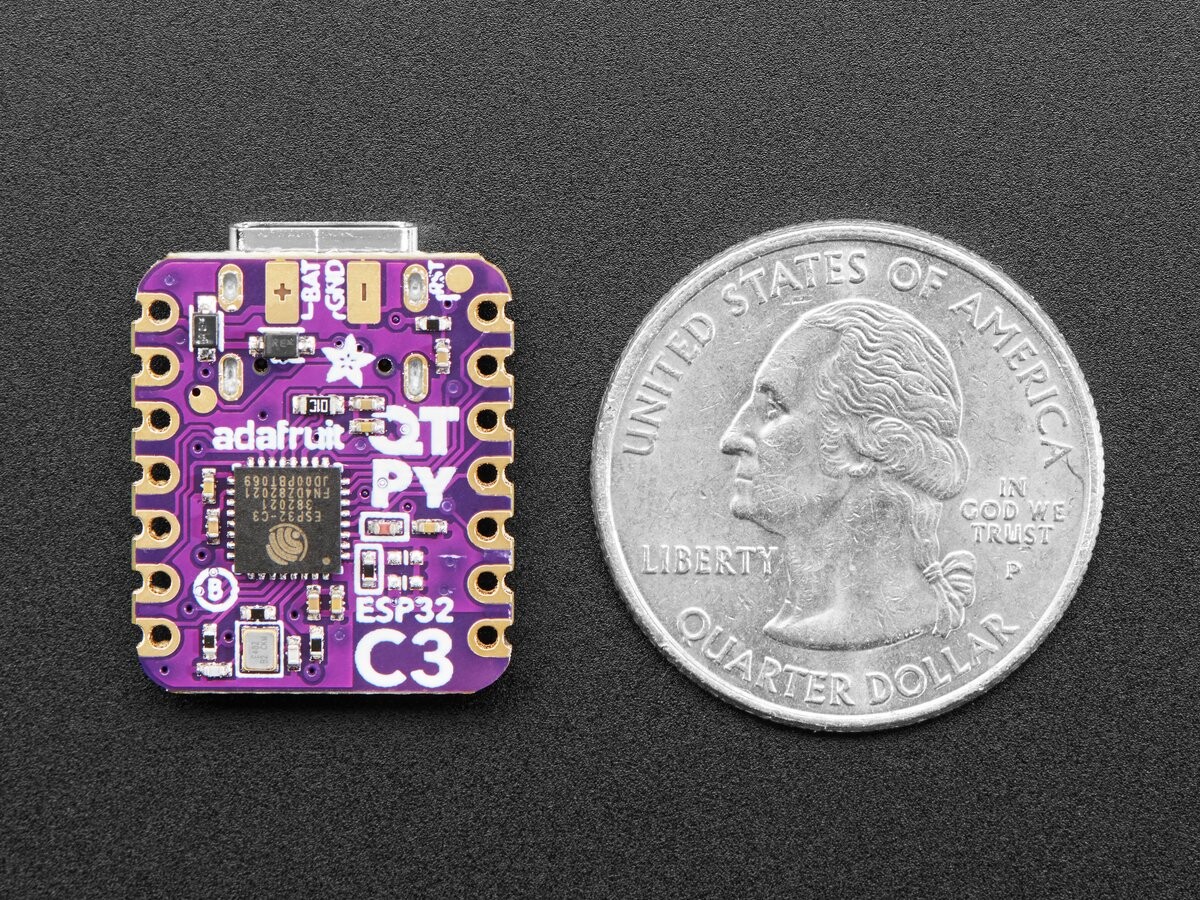

Produktmål: 22,0 mm x 17,8 mm x 5,7 mm

Produktvægt: 2,1 g
