Adafruit PT1000 RTD Temperatur Sensor Forstærker MAX31865 3648

For en præcis temperaturmåling er der intet bedre end en platin-RTD. Resistortemperaturdetektorer (RTDs) er temperatursensorer, der indeholder en modstand, som ændrer sit modstandsdygtighedsværdi, når temperaturen ændres, i princippet en slags termistor.

Ved denne modstandssensor er modstanden faktisk en lille platinplade med en modstand 1000 Ohm ved 0 °C, derfor navnet PT1000. Du kan også bruge denne sensor til at måle enhver form for variabel modstand, der har en modstand på omkring 1 kOhm (men den kan ligge mellem halv og det dobbelte).

Sammenlignet med de fleste NTC/PTC-termistorer er PT-typen af RTD meget stabil og præcis (men også dyrere). PT1000 bruges i mange år til temperaturmåling i laboratorie- og industrielle processer, og har opnået et godt omdømme for nøjagtighed (bedre end termoelementer), reproducerbarhed og stabilitet.

Für die optimale Nutzung und Genauigkeit Ihres PT1000-RTD benötigen Sie jedoch einen Verstärker, der für die Messung von niedrigen Widerständen ausgelegt ist. Noch besser ist es, wenn Verstärker verfügt über eine Funktion, die automatisch anpasst og kompensere forbindelseskabels modstanden. Hvis du leder efter en fantastisk RTD-sensor, så er det din dag! Vi har ligeledes Adafruit RTD-sensorforstærker med MAX31865 Udskillelsesplade Til brug med enhver 2-, 3- eller 4-leder PT1000 RTD!

Når du PT100-RTD besøg venligst denne side for at købe en version af dette printkort med den henvisende modstand til 100-Ohm RTD’er

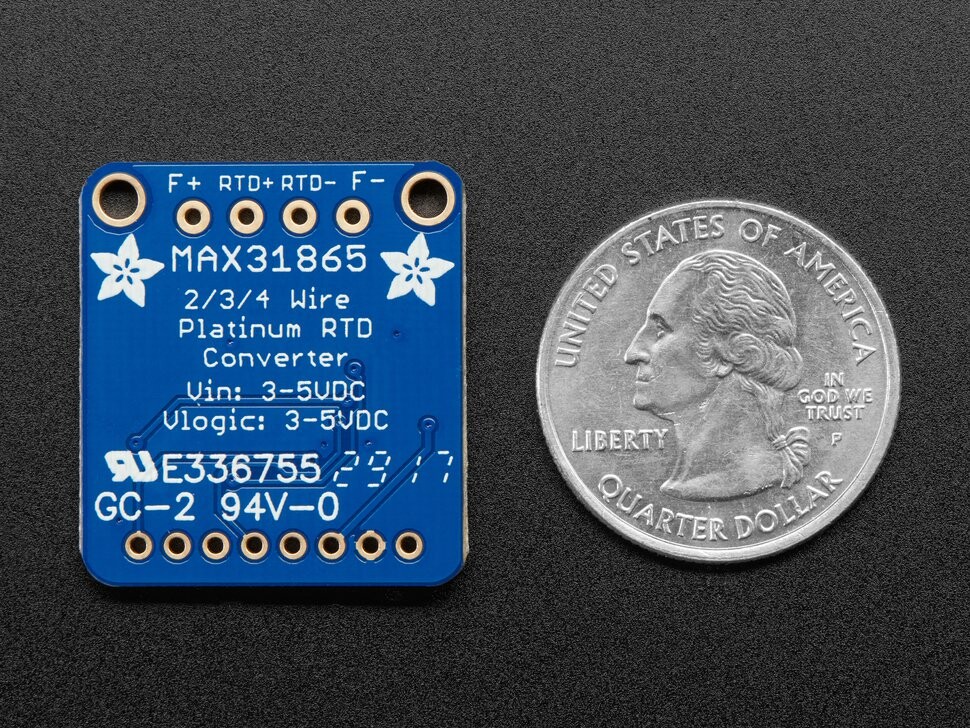

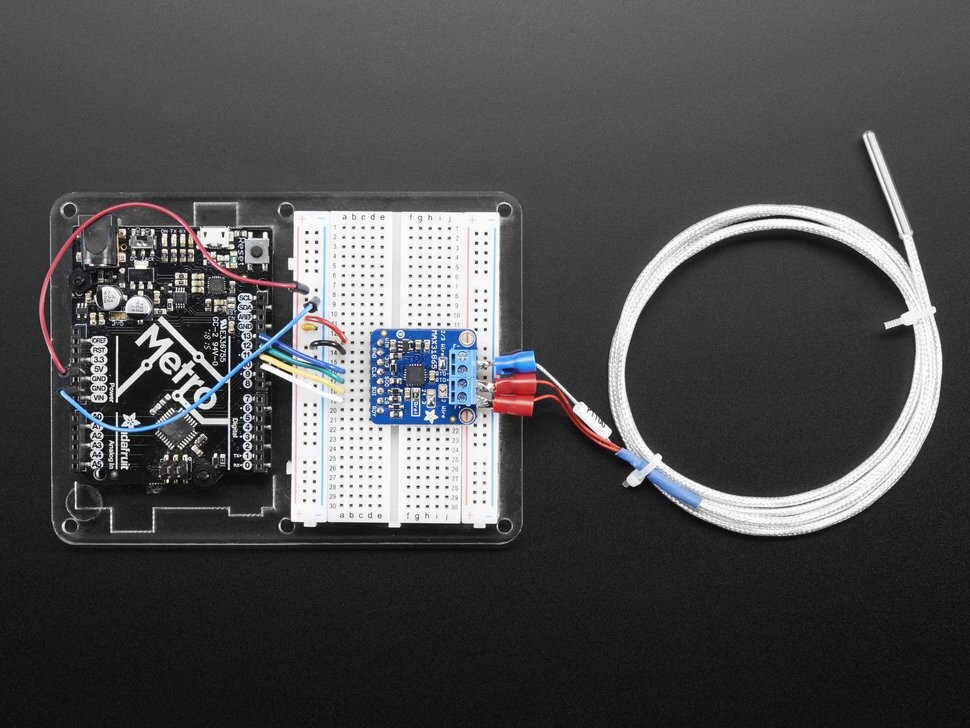

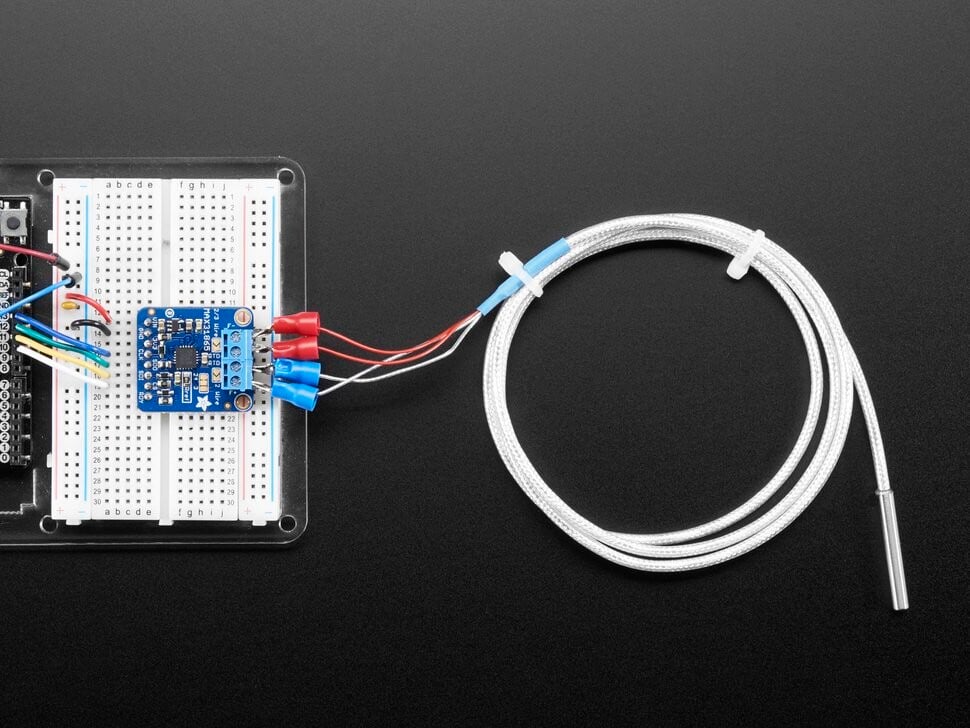

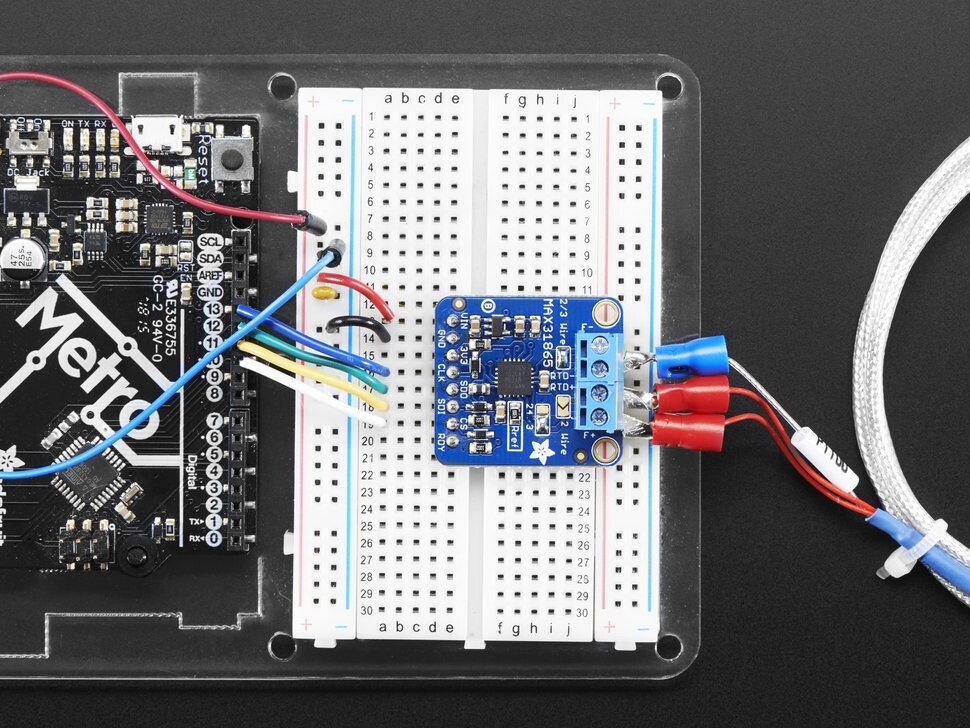

Vi har medbragt forskellige MAXIM-termoelementforstærkere, og de er fantastiske – men termoelementer har ikke den bedste nøjagtighed eller præcision, når målingerne skal være så gode som muligt. MAX31865 opfylder alle dine RTD-krav og kan endda kompensere for 3- eller 4-leder RTDs for en bedre nøjagtighed. Du kan forbinde den med enhver mikrocontroller via SPI og læse modstandsværdien fra det interne ADC. 4300 Ω 0,1 % Modstanden er monteret som referencemodstand på breakout-boardet. Vi har et eksempelkode, der beregner temperaturen ud fra modstanden.

Vi har gjort breakout-kittet kompatibelt med 5 V, med en 3,3 V regulator og spændingskonvertering, så du kan bruge det med enhver Arduino eller mikrocontroller.

Medfølger et færdigmonteret RTD-forstærker-breakout-kort med hver ordre. Leveringsomfanget inkluderer desuden to 2-polige terminalblokke (til tilslutning til RTD-sensoren) og en stiftplade (til tilslutning til ethvert breadboard eller perfboard). Der benötigte PT1000 RTD ist NICHT im Lieferumfang enthalten! (Men vi har det i butikken). For at lodde stiftsystemerne og tilslutningsblokkene til breakout-kortet er der behov for nogle lodninger, men dette er en enkel opgave med lodværktøj.

Bemærk venligst: Dette inkluderer ikke en RTD-sensor! Derudover kan de i dit produkts leveringsomfang være blå eller sorte.

Tekniske detaljer

• Produktmål: 28,0 mm x 25,0 mm x 2,4 mm / 1,1″ x 1,0″ x 0,1″
• Produktvægt: 2,6 g/0,1 oz

Downloads

• WikiHersteller-Wiki

Yderligere information
