Adafruit OV5640 Kamera Breakout med 72 graders linse og autofokus 5840

Mikrocontrollere på hobby-niveau bliver endelig store og kraftfulde nok til at kunne håndtere kamera moduler, som tidligere krævede en komplet computer eller et FPGA. Chips fra serierne RP2040 og ESP32-Sx har f.eks. tilstrækkeligt mange pins til at kommunikere med 8-bit data output, DMA til hurtigt at optage et frame og den nødvendige RAM til at buffere et rå snapshot. Nu behøver vi bare et flot kamera modul for at forenkle grænsefladen!

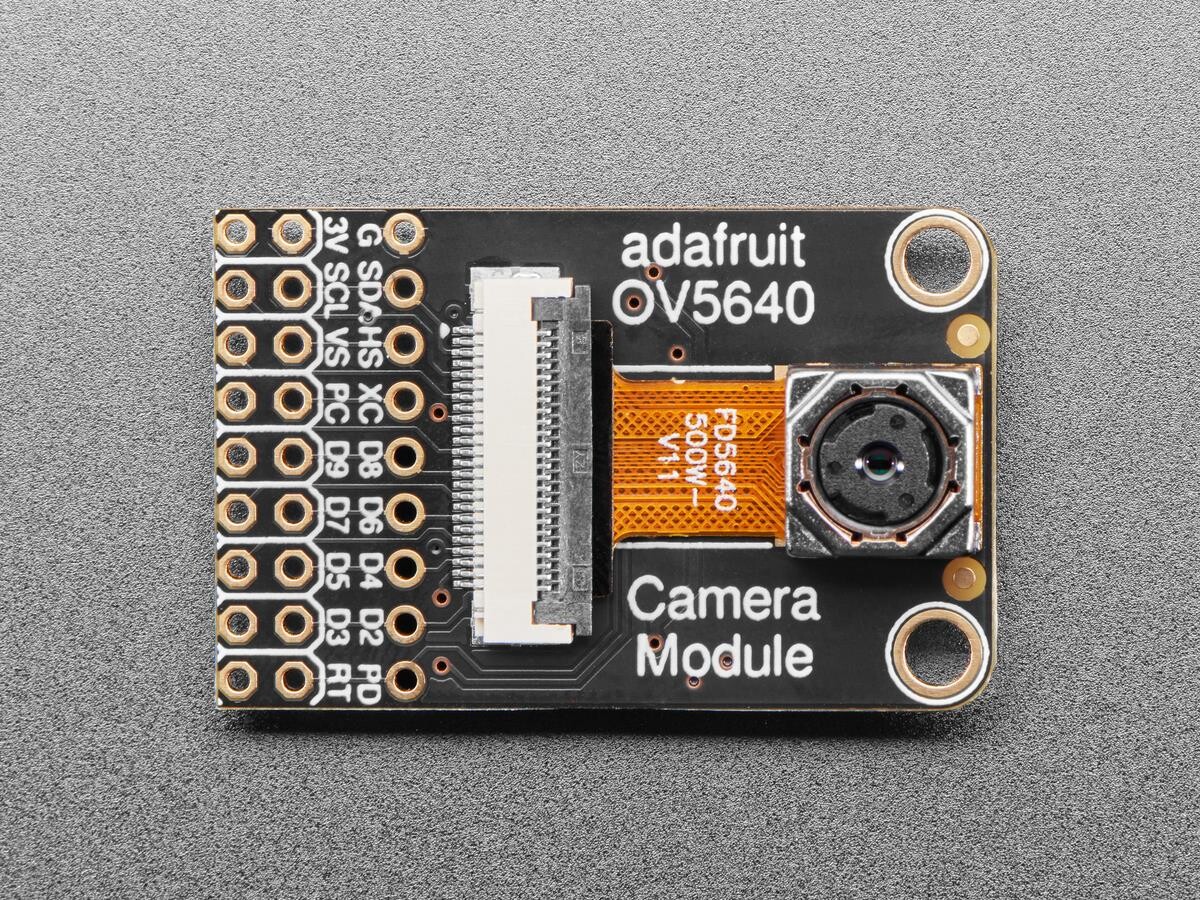

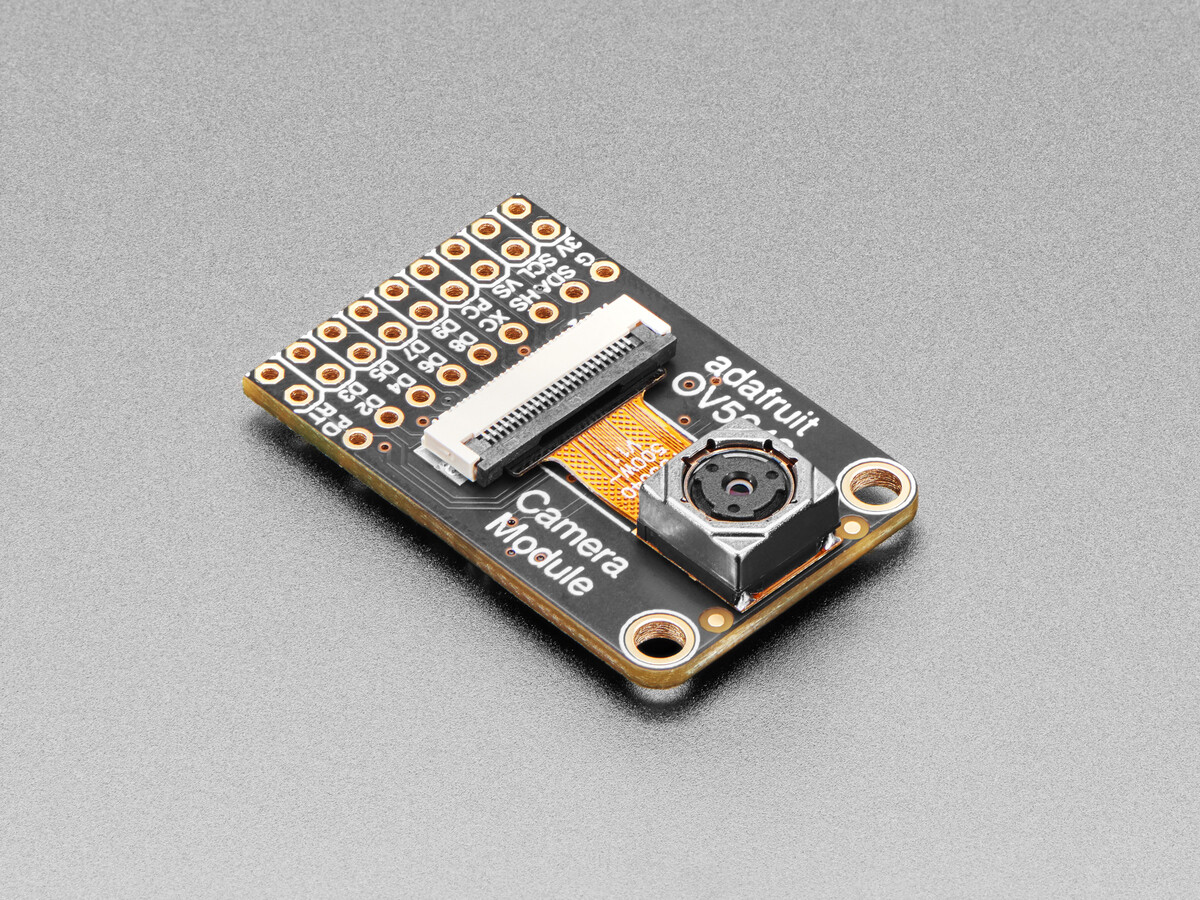

Disse Adafruit OV5640 Kamera breakout med 72-grad linse og autofokus, udstyret med et høj kvalitet OV5640 kamera med en 5-megapixel sensor, en forvrængningsfri 72-grad linse og en autofokussmotor samt al nødvendig elektronik. Vi har undersøgt eksisterende kameramoduler, og selvom dette breakout board er kompatibelt med de eksisterende, har vi foretaget nogle forbedringer:

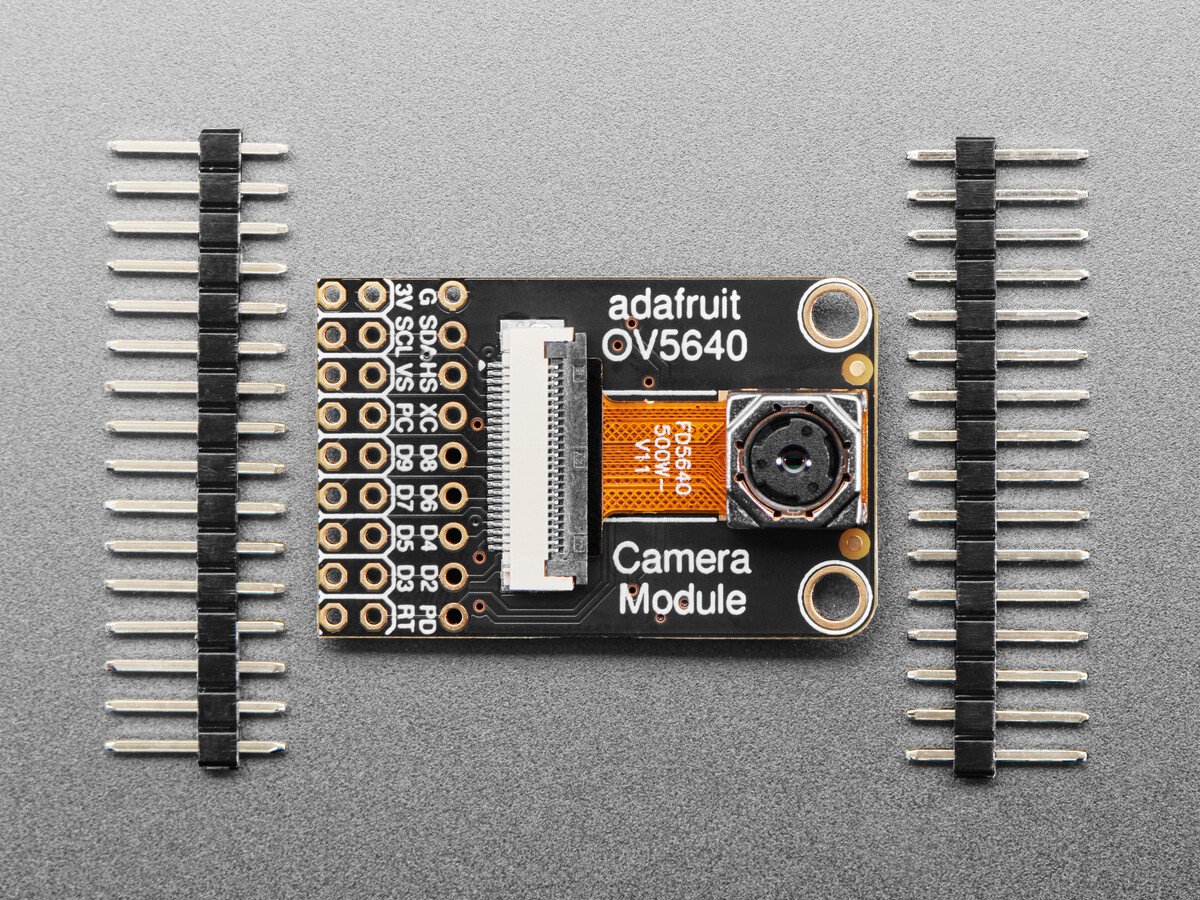

• Standard-2×9-Header, hvis ønsket, men også en duplikeret header-stribe med et afstand på 0,3 tommer, så du kan sætte den i et breadboard eller et perforeret plade.
• Vælgbar ekstern eller intern 24 MHz „XCLK“-taktgenerering – spar en GPIO-pin eller få et simpelt og stabilt 24 MHz signal, selvom din mikrocontroller ikke kan generere det for dig.

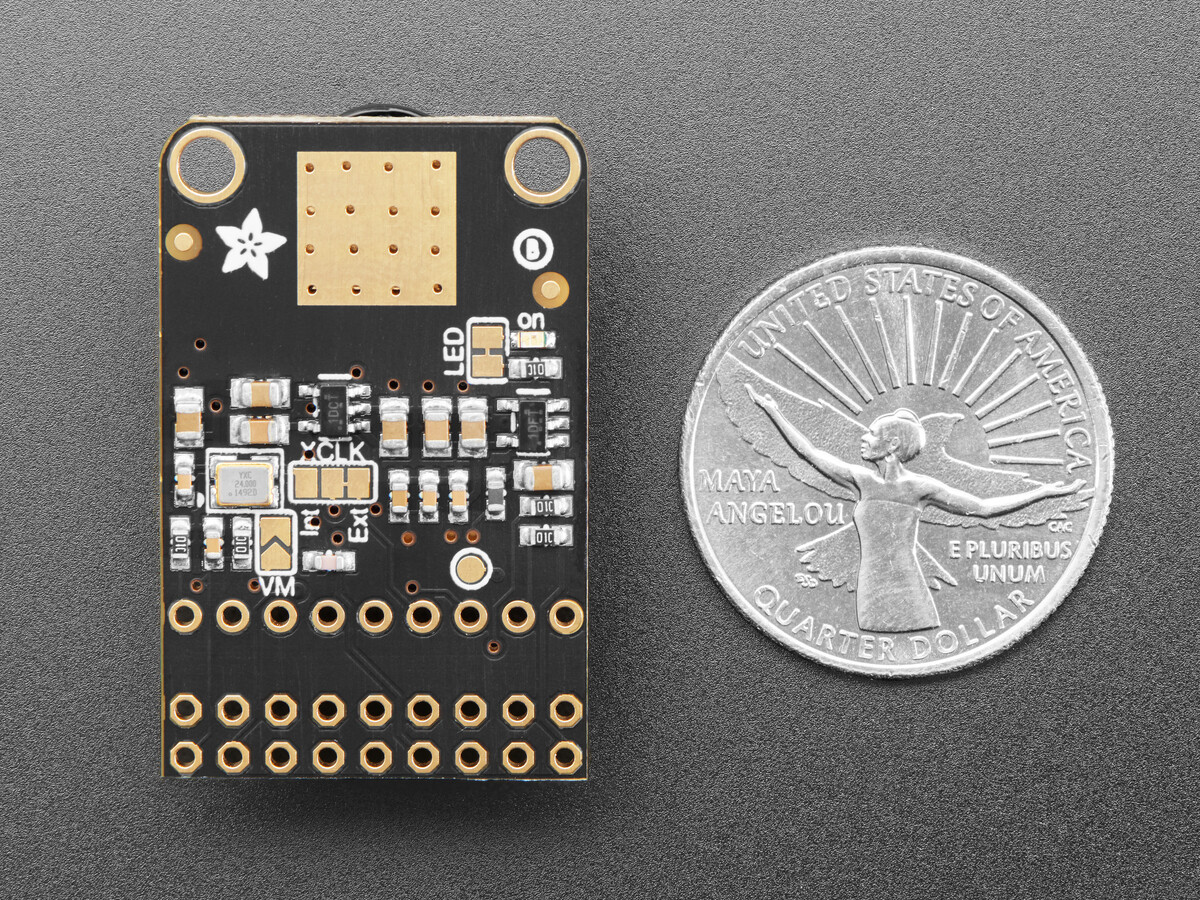

• Heatdissipierende Kameraområde med eksponeret jordpad og mange gennemforbindelser for god varmeoverførsel. Hjælpsomt ved kontinuerlig kodning og reduktion af termisk billedstøj.
• Valgfri VMotor 3,3-V strømstummel med jumper på DATA1 for autofokuskamera moduler
• 3,3-V-Power-Good-LED på bagsiden, som kan slås fra

Bemærk venligst, at du skal indlæse en ny firmware-binærfil via I2C for at bruge autofokusfunktionen og at VM-kontakten på bagsiden af kameramodulet skal kortsluttes, som leverer strøm til DATA1 med 3,3 V. Autofokussystemet styres med I2C-kommandoer for at starte en autofokusering og derefter bestemme, om fokuseringen er afsluttet. Ellers ser kameraet ud som ethvert andet OV5640-sensor.

Tekniske detaljer

Produktmål: 35,7 mm x 23,0 mm x 17,5 mm / 1,4″ x 0,9″ x 0,7″
