Adafruit OV5640 Kamera Breakout 120 Grad Lav forvrængning 5839

Mikrocontrollere på hobby-niveau bliver endelig store og kraftfulde nok til at kunne håndtere kamera moduler, som tidligere krævede en komplet computer eller et FPGA. Chips fra serierne RP2040 og ESP32-Sx har f.eks. tilstrækkeligt mange pins til at kommunikere med 8-bit data output, DMA til hurtigt at optage et frame og den nødvendige RAM til at buffere et rå snapshot. Nu behøver vi bare et flot kamera modul for at forenkle grænsefladen!

Disse Adafruit OV5640 Kamera breakout med et 120-graders objektiv har den en høj kvalitet OV5640-kamera med en 5-megapixel sensor, et 120-graders vidvinkelobjektiv med minimal “fiskebens”-forvrængning og alt det nødvendige støttekort. Vi har undersøgt eksisterende kameramoduler, og selvom dette breakout-board er kompatibelt med eksisterende, har vi foretaget nogle forbedringer:

• Standard-2×9-Header, hvis ønsket, men også en duplikeret header-stribe med et afstand på 0,3 tommer, så du kan sætte den i et breadboard eller perfboard.
• Vælgbar ekstern eller intern 24 MHz „XCLK“-taktgenerering – spar en GPIO-pin eller få et simpelt og stabilt 24 MHz signal, selvom din mikrocontroller ikke kan generere det for dig.

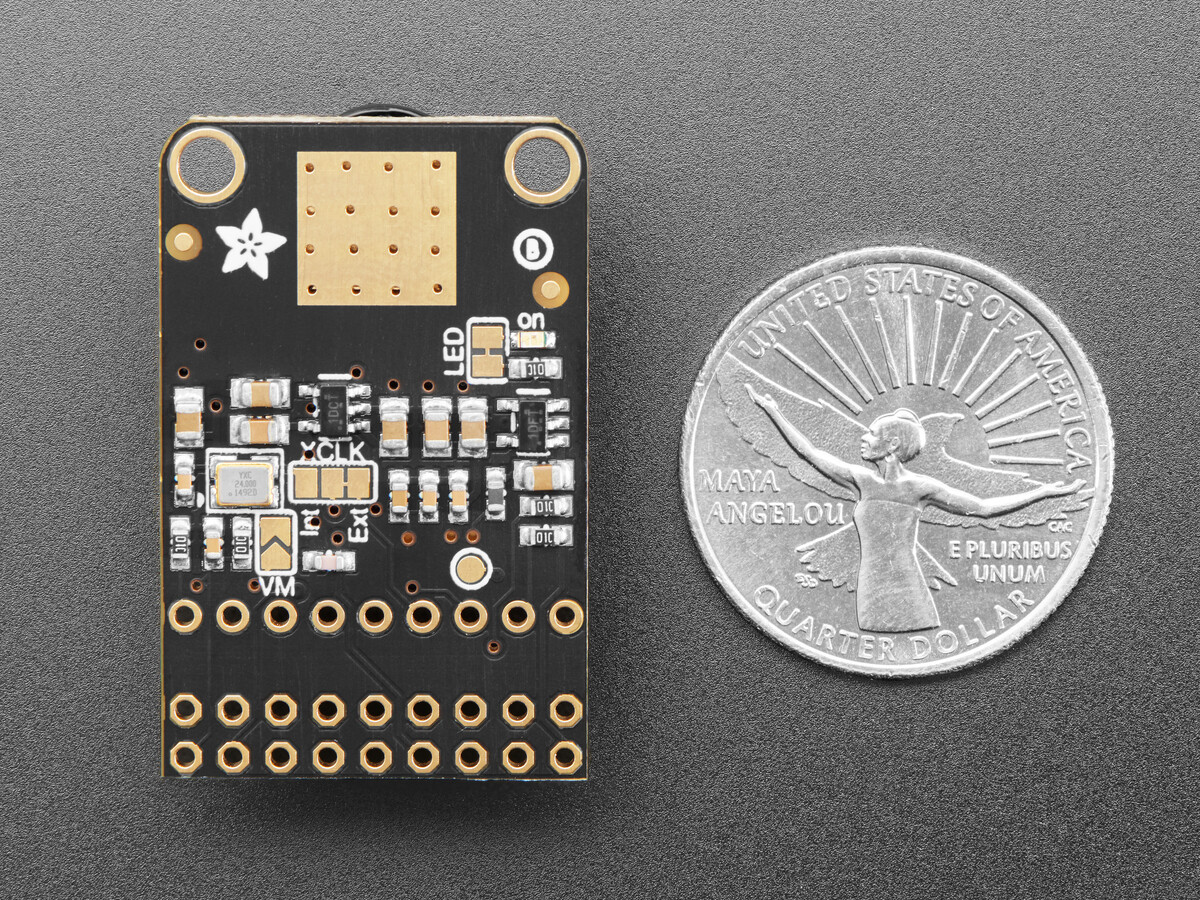

• Heatdissipierende Kameraområde med eksponeret jordpad og mange gennemforbindelser for god varmeoverførsel. Hjælpsomt ved kontinuerlig kodning og reduktion af termisk billedstøj.
• Valgfri VMotor 3,3-V strømstummel med jumper på DATA1 for autofokuskamera moduler
• 3,3-V-Power-Good-LED på bagsiden, som kan slås fra

Tekniske detaljer

Produktmål: 35,7 mm x 23,0 mm x 17,5 mm / 1,4″ x 0,9″ x 0,7″
