Adafruit NeoPixel LED Strip med 3-ben JST-stik – 1 meter – 30 lys / meter 4801

BESKRIVELSE

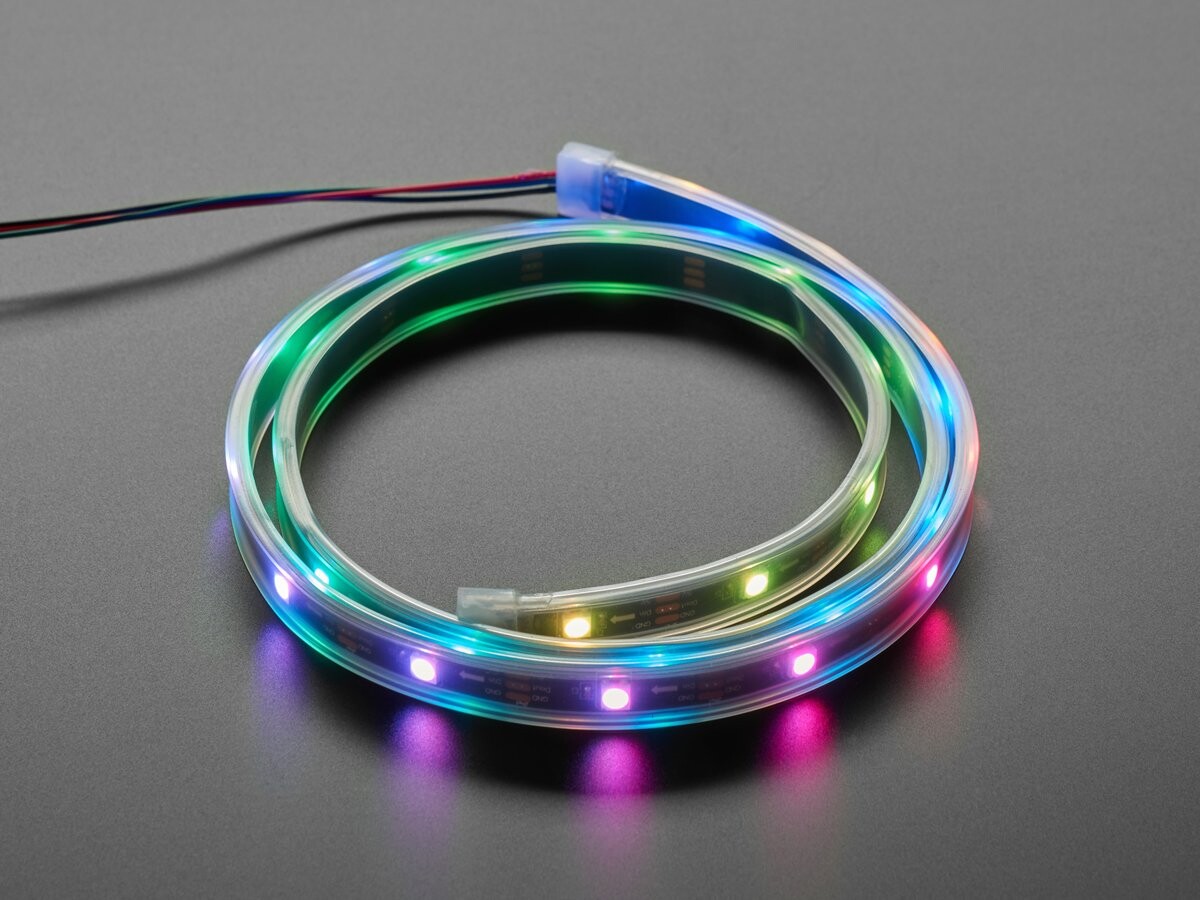

Sæt i og lys op, dette Adafruit NeoPixel LED-stripe med JST PH-stik hue 30 stk. LED’er og er 1 meter lang, i elegant Adafruit-sort. Perfekt til brug sammen med Hallowing, PyPortal, BrainCraft HAT eller andre eksisterende eller kundespecifikke designs med en “STEMMA” 3-pin JST PH stik.

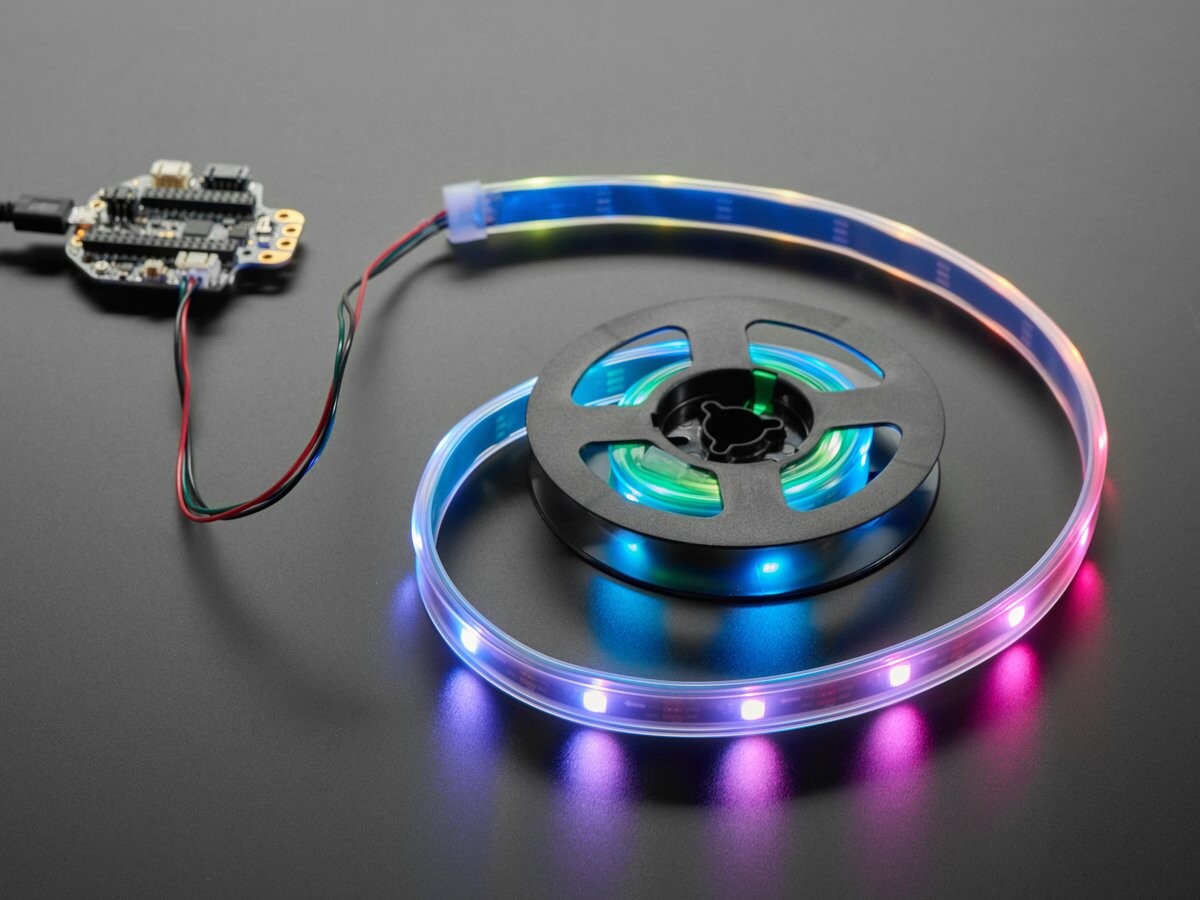

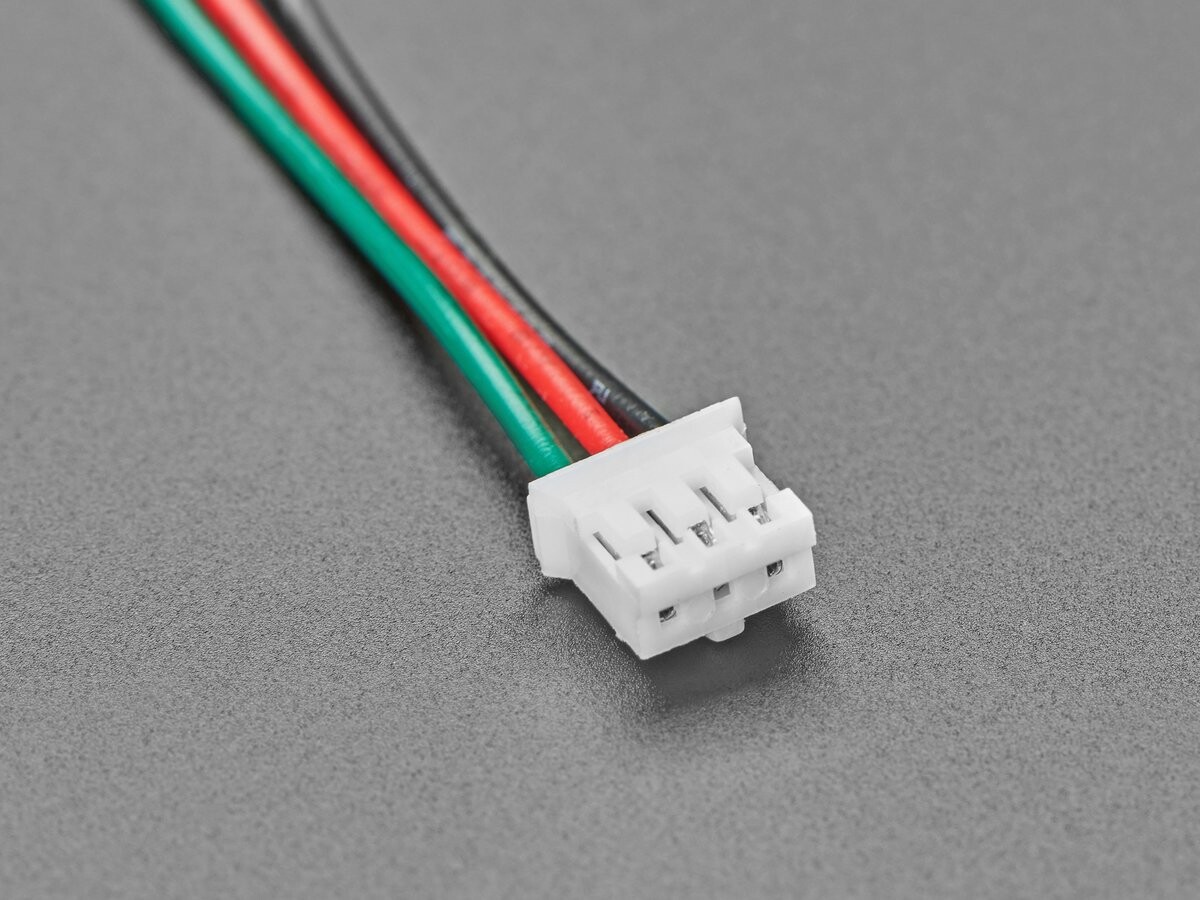

Strimler leveres i en 1-meter spole med tre 30 cm lange ledninger, der er forbundet med et JST PH 3-polig stik De to ender er forbundet. Den anden ende er forseglet. Ledningerne er endda farvekodet: sort til jord, grøn til signal, rød til 3-5VDC strøm. Vi bruger SK6812-LED’er på disse striber, så du ikke behøver en ekstern modstand, og de fungerer ned til 3V logik + strøm.

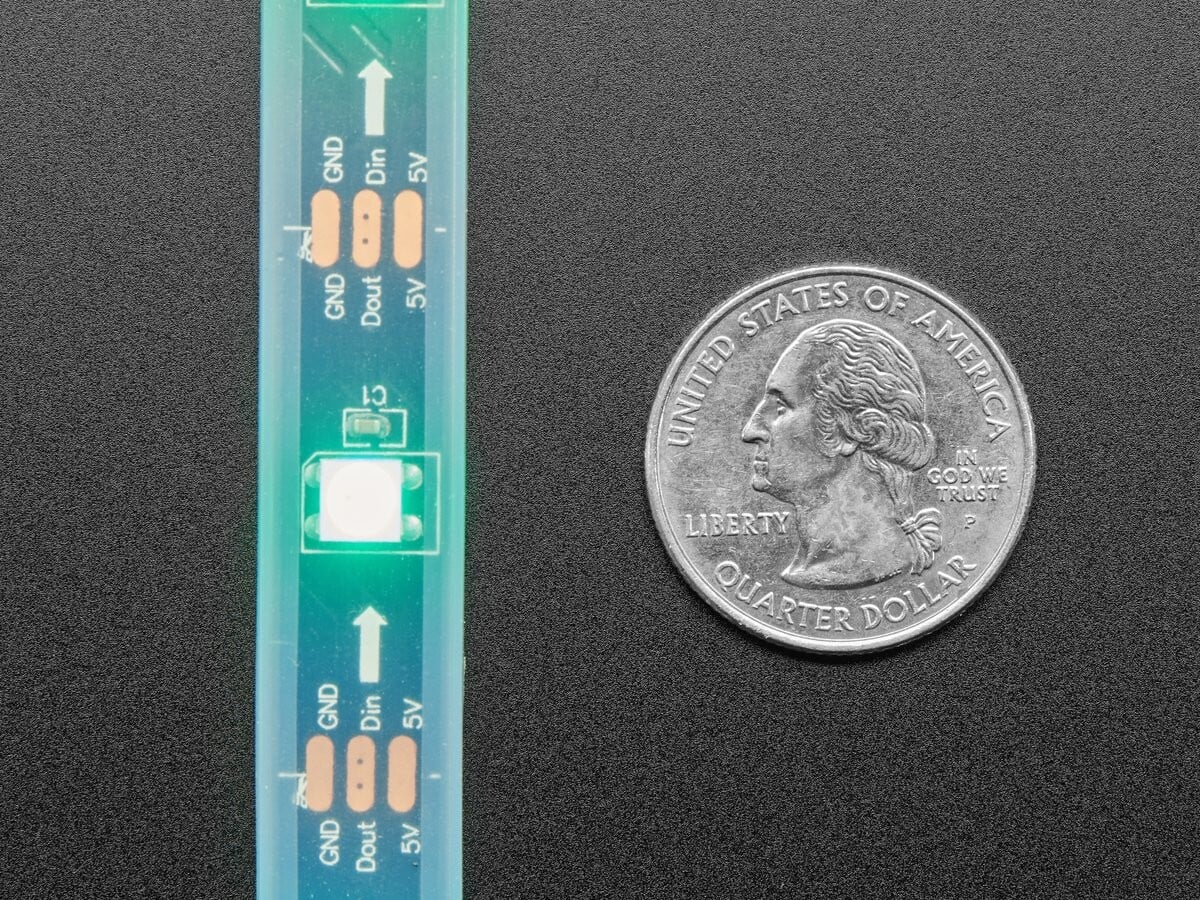

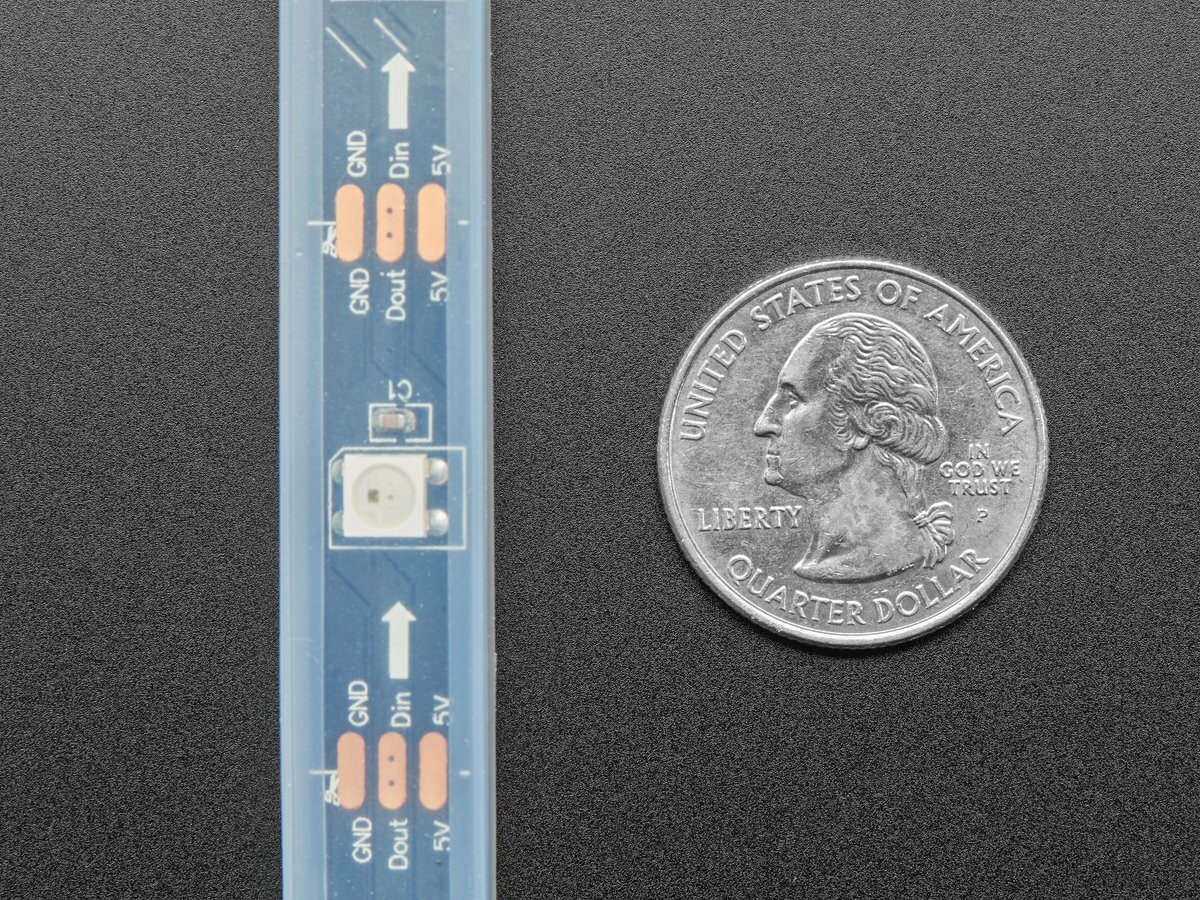

NeoPixel er adressérbare LED’er. Det betyder, at der er 30 RGB-LED’er pr. meter, og strippen er en hel meter lang, så du får 30 individuelt styrede RGB-LED’er! Du kan indstille farven på den røde, grønne og blå komponent i hver LED med 8-bit PWM-præcision (dvs. 24-bit farve pr. pixel). LED’erne styres af skiftere, der er forbundet ovenpå hinanden på strippen, så du kan klippe strippen, hvis du ønsker det. Kun ét digitalt udgangspindel kræves til at sende data nedad. PWM er indbygget i hver LED-chip, så snart du har indstillet farven, behøver du ikke længere at tale med strippen. PWM vil fortsat styre alle LED’erne for dig.

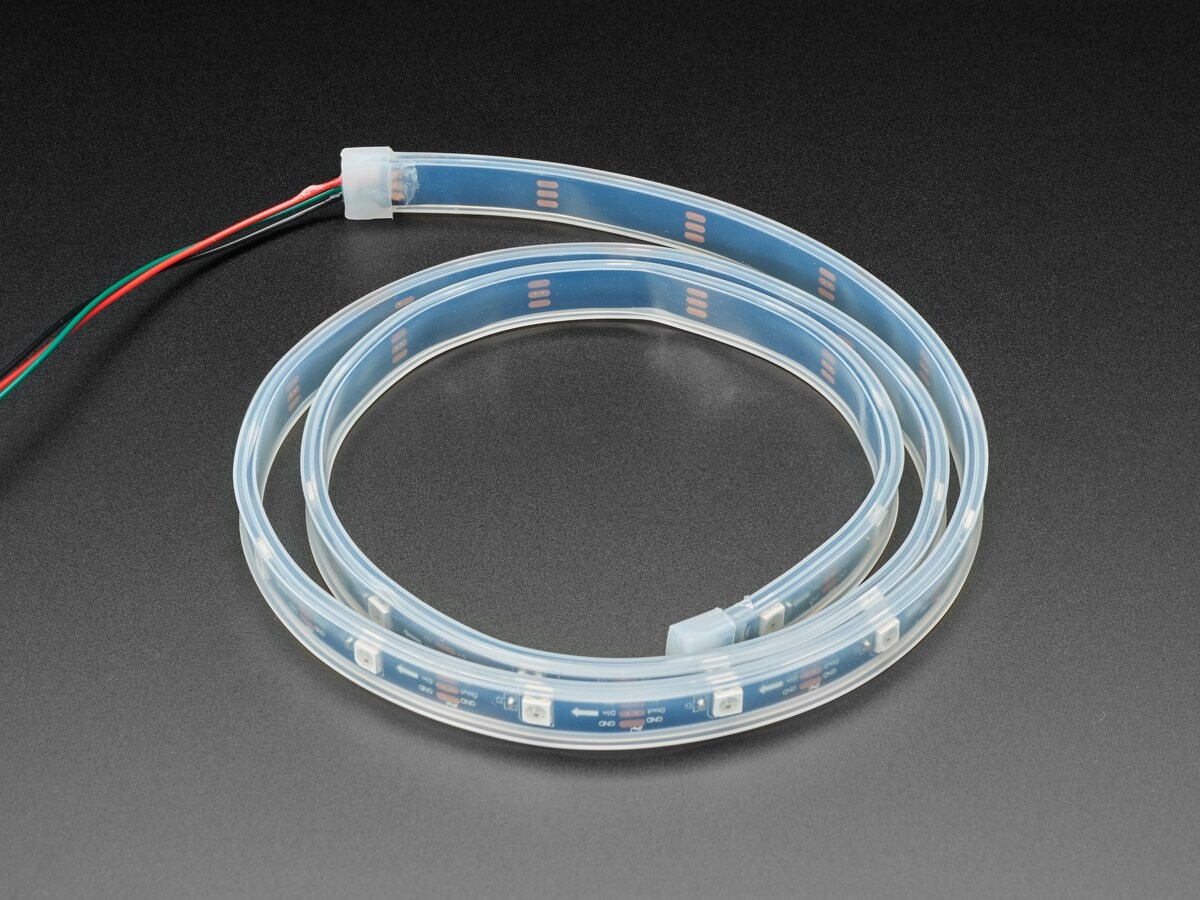

Stribben er lavet af fleksibel PCB-materiale og leveres i en vandtæt emballage. Du kan nemt klippe disse stribber med en skruemaskine. Selvfølgelig kan du også forbinde stribbene sammen for at gøre dem længere, men vær opmærksom på, hvor meget strøm du har brug for! Vi har et 5V/2A-netværk, der kan drive disse stribber, men det er sandsynligt, at du vil kunne forsyne disse korte stribbene direkte fra din mikrocontroller-plade. Du skal bruge et 3-5V DC-netværk til at forsyne disse stribbene, og brug ikke mere end 6V, da dette kan ødelægge hele stribben!

Disse LED’er forbruger maksimalt 4,8 Watt (~1 Ampere ved 5V) pr. meter. Den maksimale nominelle effekt forudsætter, at alle LED’er er fuldt hvide. I praksis vil den faktiske strøm for farvede designs typisk være mindre end 1/3 af den maksimale strøm. En god strømforsyning er afgørende!

Vores detaljerede NeoPixel guide indeholder alt, hvad du har brug for til at bruge NeoPixels i alle former og størrelser. Inkluderer klar bibliotek og eksempelkode til Arduino-kompatibilitet. Du kan også bruge disse strips med MakeCode eller CircuitPython, hvis du bruger NeoPixel software support.

TEKNISKE DETALJER

• Mål med belægning: 1000 x 14 x 6 mm
• 30 LED’er pr. meter, i alt 30 LED’er
• Afmonterbart, vejrbestandigt kabinet IP20/65
• Maximal 5 V @ 60 mA forbrug pr. LED (alle lys på fuld styrke)
• 5 VDC strømforbrug (ikke over 6 VDC) – ingen polaritetsbeskyttelse
• 1 integreret RGB-LED pr segment, individuelt styret
• LED-type: SK6812
• LED-bølgelængder: 630 nm/530 nm/475 nm
• Forbinder: 3-poligt JST PH-kabel med 30 cm lange led
