Adafruit ADXL345 Triple-Axis Beschleunigungssensor (+-2g 4g 8g 16g) med I2C SPI 1231

For at fuldføre vores udvalg af Beschleunigungssensor har vi nu det virkelig flotte digitale ADXL345 fra Analog Devices, en dreieksig accelerometer med digitalt I2C- og SPIInterface-Breakout. Vi har tilføjet en integreret 3,3 V regulatoren og et logisk spændingsniveau, hvilket gør det til det perfekte valg til at forbinde med enhver 3 V eller 5 V mikrocontroller som f.eks. Arduino.

Sensoren har tre måleaksen, X Y Z, og pins, der enten kan bruges som en I2C- eller SPI-digital grænseflade. De kan indstille følsomhedsniveauet til ±2 g, ±4 g, ±8 g eller ±16 g. Det lavere område giver mere opløsning for langsomme bevægelser, mens det højere område er godt til hurtig sporing. ADXL345 er den nyeste og bedste fra Analog Devices, som er kendt for sine MEMS-komponenter af ekstraordinær kvalitet. VCC tager op til 5 V og regulerer dem med en udgangspin til 3,3 V.

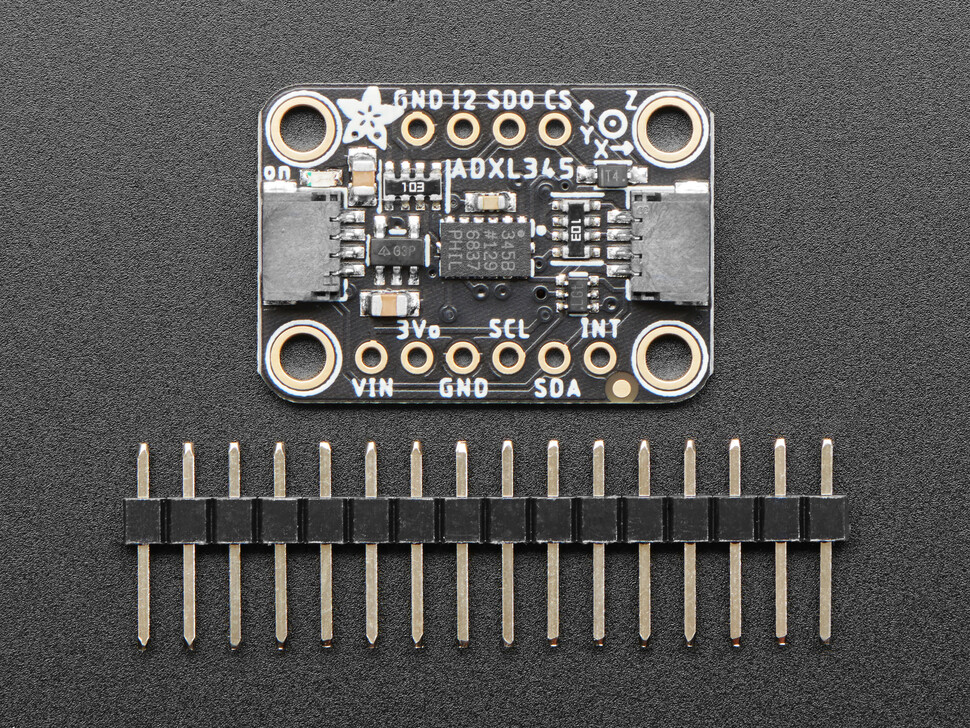

Fuldstændigt monteret og testet. Leveres med en 9-polig standardheader på 0,1 tommer, hvis du ønsker at bruge det med et breadboard eller perfboard. To 2,5 mm monteringshuller (0,1 tommer) for nem montering.

Mål (uden overskrift):

• Denne chip/kort bruger I2C-adressen med 7 bit: 0x53

Revisionshistorie:

• 13. juni 2022 – Dette breakout-board kan muligvis leveres med en anden driver end AP2112K på grund af mangel på komponenter. Driveren kan levere mindst 100mA.

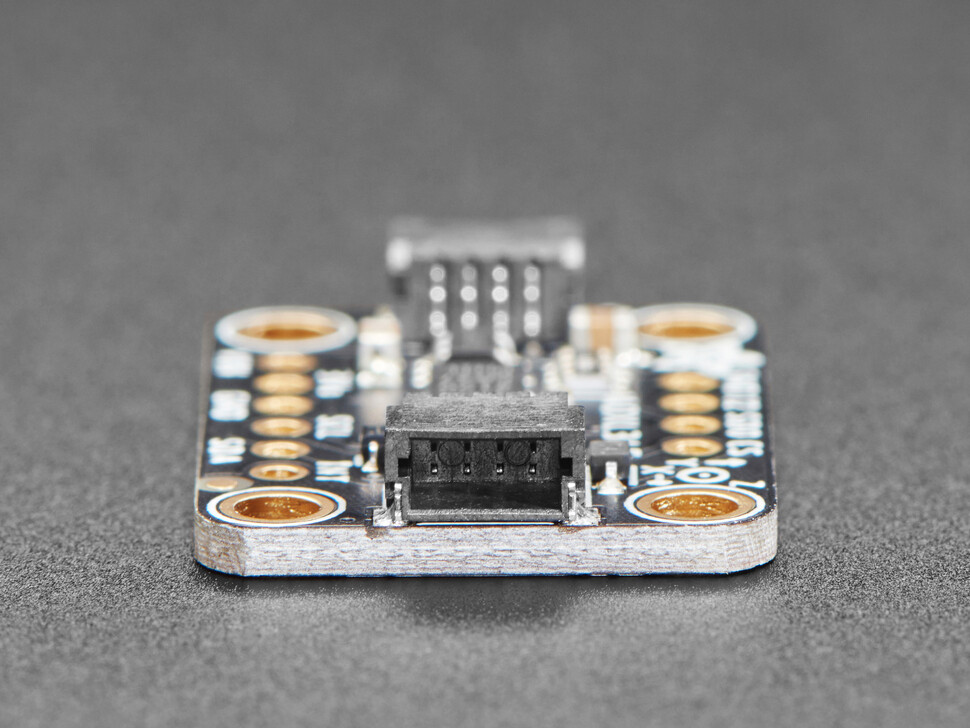

• 23. marts 2022 Wir hat dieser Breakout-Beschleunigungssensor aktualisiert, so dass er STEMMA QT-kompatibel ist – det betyder, at der nu er en nem måde at installere denne sensor uden lodning via Plug-and-Play! Den fysiske form og pinbelegningen har ændret sig, men funktionaliteten og kredsløbsdiagrammet er stadig identiske

Downloads

• WikiHersteller-Wiki
