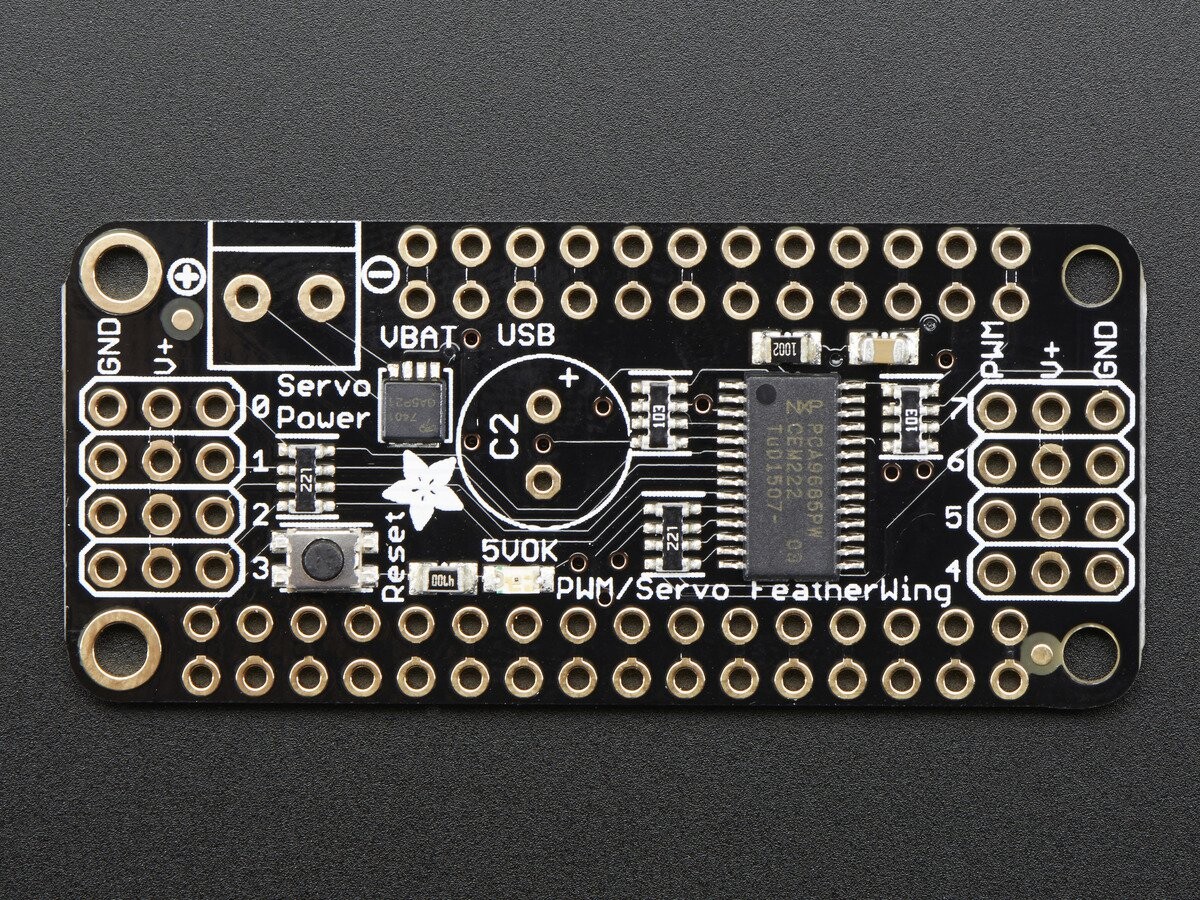

Adafruit 8-Kanal PWM eller Servopilot Add-on til alle Feather-kort 2928

BESKRIVELSE

Et Feather-board uden ambitioner er et Feather-board uden FeatherWings! Det er det 8-kanals PWM eller ServofingerDu kan udvide dit Featherboard med 8 x 12-bit PWM-udgange. Med vores Feather Stacking Header eller Feather Female Header kan du tilslutte en FeatherWing på toppen eller bunden af dit Featherboard og få det til at fungere!

Du vil gerne bygge en fed robot, måske en Hexapod Walker, eller måske bare et kunstværk med mange bevægelige dele. Eller måske ønsker du at drive en masse LED’er med præcis PWM-udgang. Hvad så? Du kan opgive DETTE ELLER du kan simpelthen købe vores praktiske PWM og Servo FeatherWing. Det er ligesom vores populære PWM/Servoshærd men med halvdelen af kanalerne og komprimeret i en pæn lille, bærbar størrelse og fungerer med alle vores Feather-kort.

Da FeatherWing kun bruger I2C (SDA & SCL pins), fungerer den med alle Feathers! Du kan bruge det sammen med ethvert andet FeatherWing eller stable dem oven på hinanden (sørg blot for, at hvert vinge har en unik I2C-adresse).

Specifikationer:

• Dette er en PWM-driver, der styres via I2C og har en indbygget clock. Det betyder, at du i modsætning til TLC5940-familien ikke behøver at sende et signal konstant, hvilket binder din mikrocontroller, men at den kan køre fuldstændigt frit!
• Det er kompatibelt med 5V, hvilket betyder, at du kan styre det fra en 3,3V-kilde og stadig sikkert drive udgange op til 6V (det er godt, hvis du vil styre hvide eller blå LED’er med en fremskæringsværdi på 3,4+).
• 6 Adressevalpins, så du kan stable op til 62 på en enkelt I2C-bus, i alt 992 udgange – det er mange servomotorer eller LED’er.
• Justerbar frekvens PWM op til ca. 1,6 kHz
• 12-bit opløsning for hver udgang – dette betyder ca. 4us opløsning ved en opdateringshastighed på 60 Hz for servomotorer
• Konfigurerbar Push-Pull- eller Open-Drain-udgang

Vi har pakket denne flotte chip ind i en FeatherWing med et par nyttige funktioner.:

• Terminalblok til måling af strøm (eller du kan bruge de laterale 0,1″-rum).
• Schutz gegen umgekehrte Polarität am Eingangs-Klemmenblock
• Grøn Power-Good-LED
• To grupper med henholdsvis 4 udgange på hver side, i alt 8.
• Stabelbar. De skal kunne monteres med stakstik og 3×4-stik i højre vinkel, så de kan stables oven på hinanden uden at forstyrre servoerne.
• En punkt til at placere en stor kondensator på V+-ledningen (hvis du har brug for det)
• 220 Ohm serowiderstande på alle udgangsledninger for at beskytte dem og gøre LED’erne nemme at styre.

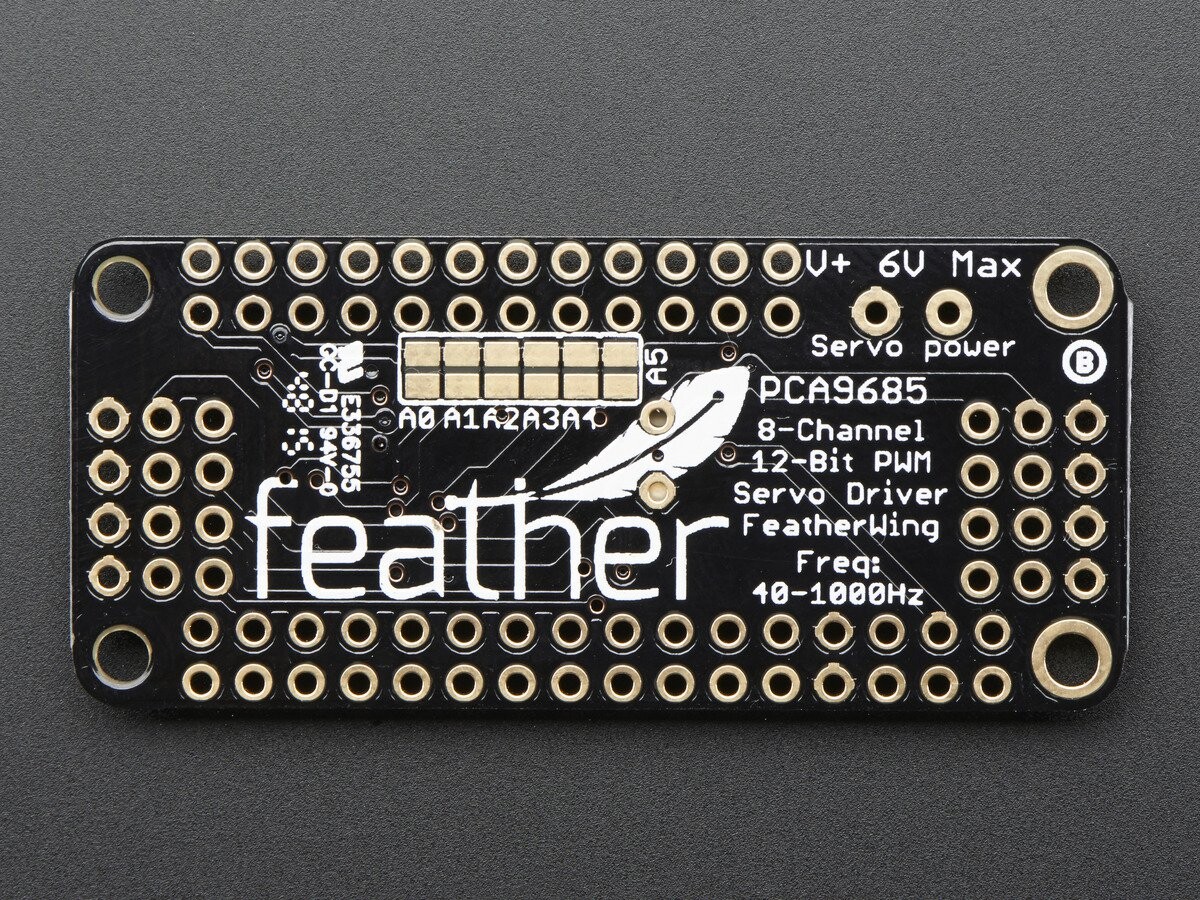

• Lødklemmer til de 6 adressevalgspins

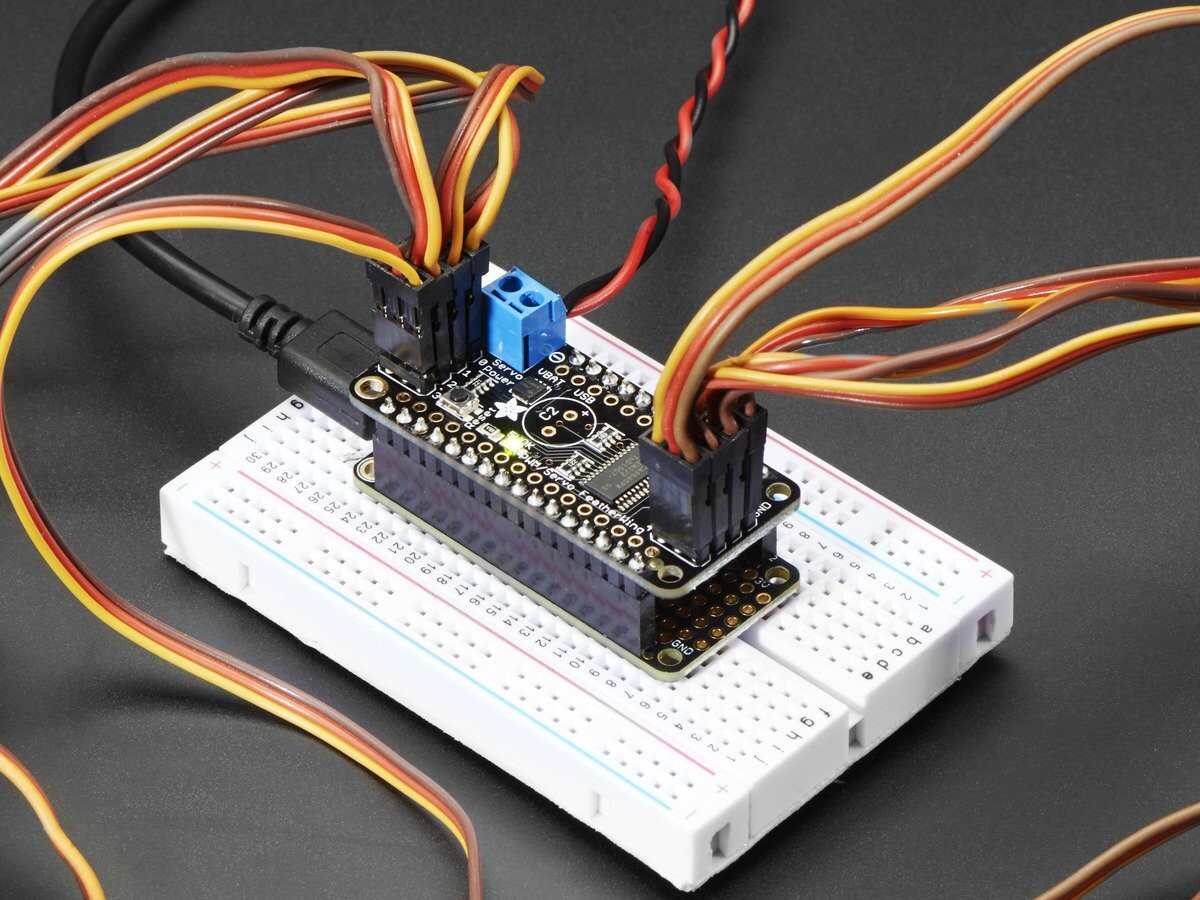

Dette produkt leveres med et fuldt testet og monteret vinge samt 2 stk. 3×4 lige stik (til servo-/LED-stik), en 2-punkts klemme (til strømforsyning) og et 0,1″-stift med 0,1″-stik, så du kan montere det i en Feather. Der kræves lidt let lodning for at montere kortet og fastgøre de ønskede stiklejer, men det er en opgave der tager omkring 15 minutter, som selv en nybegynder kan klare.

Hvis du ønsker at bruge 3×4-stik, har vi også et 4-packs i butikken. Servomotorer og fjeder er ikke inkluderet, men Vi har mange servomotorer i vores butik.

Bemærk: De klemmeblokke, der følger med dit produkt, kan være blå eller sorte.

Yderligere informationer finder du i vores tutorial, hvor du kan finde vores dokumenterede Arduino og CircuitPython bibliotek med PWM- og servoeksempler!

TEKNISKE DATA

• Dimensioner: 50,8 mm x 22,9 mm x 1,6 mm / 2″ x 0,9″ x 0,06″
• Vægt: 3,9g
