X-NUCLEO-6180XA Proximity and Ambient Light Sensor Udvidelsesmodul

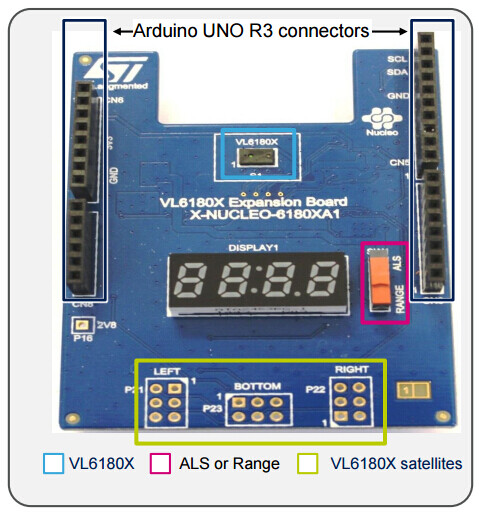

De X-NUCLEO-6180XA -udvidelseskort Har en afstand-, gestus- og ALS-sensor (VL6180X), der er baseret på FlightSense™-teknologien fra ST. Det er et evalueringskort, der giver en introduktion til de funktioner for afstandsmåling, nærhedsanalyse og lysdetektion, som VL6180X-modulet tilbyder.

Det er kompatibelt med STM32 Nucleo-kort-Familie og med det Arduino UNO R3-Anslutningsschema. Flera ST-utvidgningskort kan placeres oven på hinanden via Arduino-anslutningarna, vilket möjliggör till exempel utveckling av VL6180X-applikationer med Bluetooth- eller WiFi-gränssnitt.

• VL6180X Sensor til afstand, gestus og miljødetektion (ALS).
• Skiftkontakt til styring af 2 funktioner:
  • Måling over 400 mm.
  • Lyssensor, op til 100 kLux
• 4-cifret display, der enten viser afstanden fra et mål til nærmelsesensoren eller lysstyrkeniveauet fra miljøsensoren (ALS).
• Fremragende afstandsmålingsnøjagtighed, uafhængigt af målets refleksionsgrad.

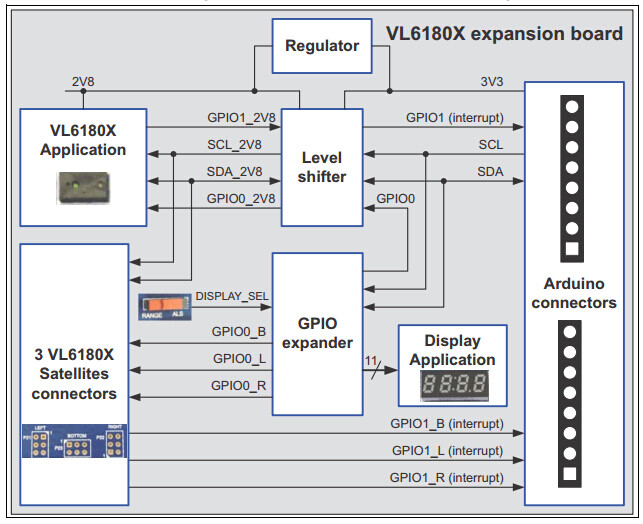

• For at muliggøre problemfri integration af flere VL6180X-sensorer i kundernes enheder kan der tilsluttes op til 3 eksterne satellit-VL6180X-kort til udvidelseskortet.
• Satellitkort kan bestilles på http://www.st.com/web/en/catalog/tools/PF261466 under reference VL6180X-SATEL.
• Enkel gesteserkenningsapplikation kan udvikles med et eller flere VL6180X-moduler.
• Kompatibel med STM32 Nucleo-board-familien.
• Udstyret med Arduino™UNO R3-tilslutning.
• Overholder RoHS-normen.
• Komplettes System-Software inklusiv. Download under www.st.com/vl6180x.

Wiki: www.waveshare.com/wiki/X-NUCLEO-6180XA1

Leveringsomfang

• X-NUCLEO-6180XA1 × 1

Downloads

• WikiHersteller-Wiki
