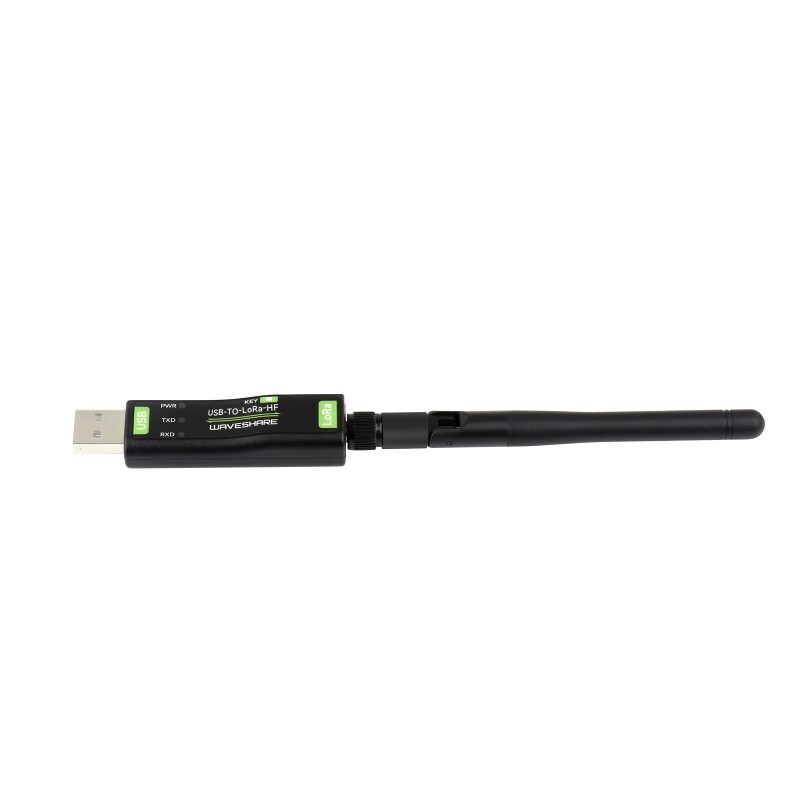

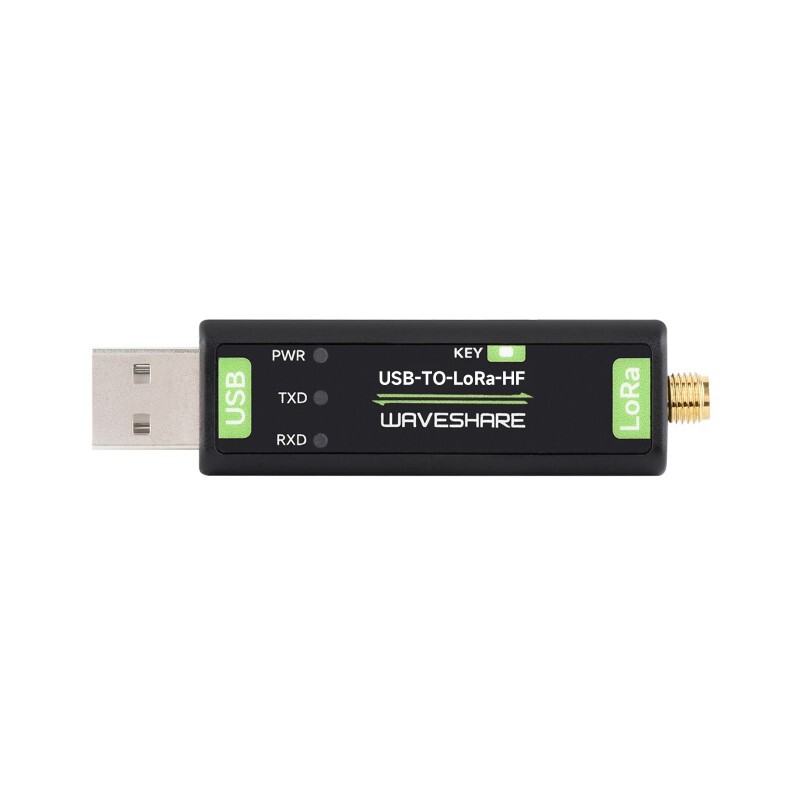

WaveShare USB til LoRa-datatransmissionsmodul, HF-version med TCXO-krystaloscillator

Det USB-til-LoRa-xF En trådlø dataoverføringsenhed med USB-grænseflader baseret på SX1262-modulet. Bruger LoRa modulering og demoduleringsteknologi med fordelene ved anti-interferens og fjernkommunikation (op til 5 km). Understøtter punkt-til-punkt, punkt-til-multi-punkt, relænetværk, AES osv. Kompakt størrelse og nem at installere, egnet til trådlø dataoverførsel og styring af industrielle eller ikke-standard brugerprotokoller

Versionsmulighed

• USB-til-LoRa-HF
• USB-til-LoRa-LF
• USB-TIL-LoRa-HF-B
• USB-til-LoRa-LF

*Den HF-version har en frekvens på 850–930 MHz for Europa, Amerika og Oceanien, og den LF-version har en frekvens på 410–510 MHz for Asien og Europa. Vælg venligst frekvensversionen i henhold til det lokale radio. Bemærk bestemmelserne, før du afgiver en ordre.

*USB-TO-LoRa-xF-B bruger en XTAL-krystaloscillator og anbefales til brug ved temperaturer fra 0 til 50 °C, mens USB-TO-LoRa-xF bruger en TCXO-krystaloscillator og anbefales til brug ved temperaturer fra 0~85?

Funktioner

• Implementerer LoRa-modulerings- og -demoduleringsteknologi, anti-interferens og fjernkommunikation
• Bruger original SX1262-chip med en modtagelsesfølsomhed på -148 dBm og en sendeeffekt på 22 dBm
• Unterstütter Præambeldetektion med CRC, automatisk pakning og funktioner med en 960-byte cache.
• Unterstützer LBT-sendning, RSSI-udgang, AT-kommando konfiguration
• AES-Kommunikation for at sikre datatransmission
• Støtter multi-level relænetheder for at øge den trådløse kommunikationsafstand
• Unterstütter Host-Konfiguration og Firmware-opgradering (understøtter Firmware-tilpasning til masseproduktion)

Specifikationer

• Grænseflader:
  • USB: Type A
  • SMA-KE-stik: 6 dBi omnidirektionel antenne x 1
• Kabinet: ABS-kabinet

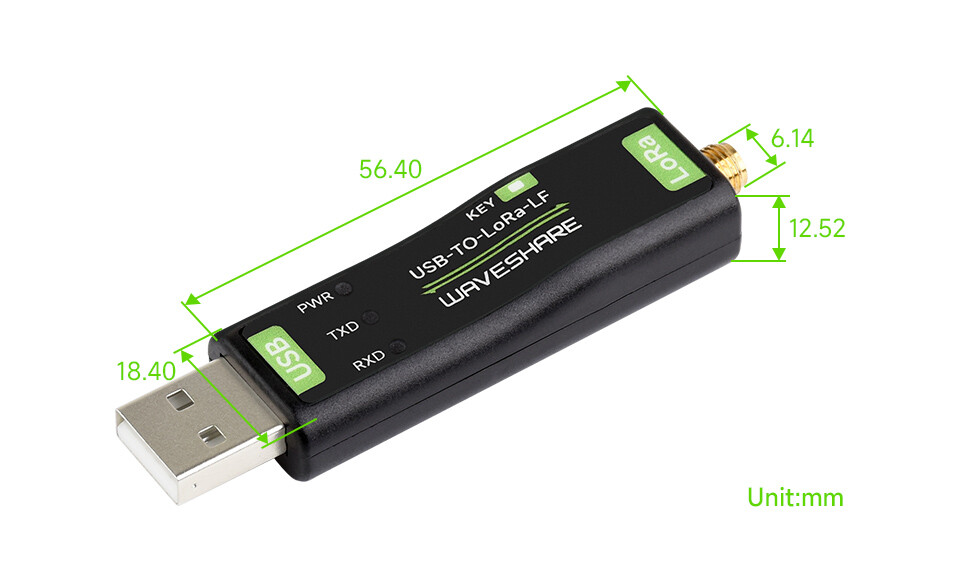

• Mål: 56,40 x 18,40 x 12,52 mm

Trådløse parametre

• Frekvensområde: Sub-GHz (410–510 MHz, 850–930 MHz)
• Signalmodulation: LoRa
• Krypteringstype: AES128
• Sendeeffekt: +22 dBm Max
• Modtagelsesfølsomhed: -148 dBm

SERIELLE parametre

• Baudhastighed: 1200 ~ 115200 bps
• Paritetsbit: Ingen, ulige, lige
• Data: 8 ~ 9 Bit
• Flowkontrol: Ikke relevant

Miljøkrav

• Driftstemperatur:
  • TCXO-version: 0 ~ 85?
  • XTAL-version: 0 ~ 50?
• Luftfugtighedsområde: 5 % til 95 % relativ luftfugtighed

Hovedfunktion – Understøtter USB til LoRa

• LoRa-Spredningsspektrum-teknologien
• Sammenlignet med traditionel kommunikation forbedrer LoRa Chirp Spread Spectrum (CSS) og Frequency Hopping Spread Spectrum (FHSS) ydeevnen af ​​fjernkommunikation og reducerer interferens betydeligt, hvilket er meget udbredt i militære og industrielle kommunikationsområder.

Relænetværk

• Denne radio kan realisere en flerlagsrelæ-netværkskonfiguration, som er velegnet til netværkskommunikation over lange afstande eller i komplekse miljøer og muliggør flere netværk i samme område.

AT-kommando-tilstand

• Brugere kan hente den aktuelle status af modulet eller indstille parametre ved at sende AT-kommandoer

AES-kommunikation

• Den hemmelige nøgle er beskrivbar, men ikke læsbar. Enheder med aktiveret krypteret transmission og samme nøgle kan normalt kommunikere med hinanden for øget sikkerhed.

Lyt før du taler (LBT)

• Modulet overvåger aktiv baggrundsstøjen i kanalen, før den sendes. Hvis støjen overstiger grænsen, forsinkes sendingen. Denne funktion kan forbedre kommunikationssuccesraten for modulet i barske miljøer og er velegnet til netværkskommunikation og kollisionsbehandling.

Visning af signalstyrke (RSSI)

• Understøtter udskillelsen af signalstyrken for datapakker via den seriële interface og kan bruges til at vurdere signalkvaliteten, forbedre kommunikationsnetværket og måle afstand. Understøtter udskillelsen af signalstyrken for miljøstøj via den seriële interface og kan bruges til manuel implementering af LBT-funktionen.

Højkvalitetskomponenter

• For en stabil ydeevne af kommunikationsmodulet
• Originalchip SX1262
• Kvartsoctuner i industriel kvalitet -40 ~ 85? (TCXO-version)

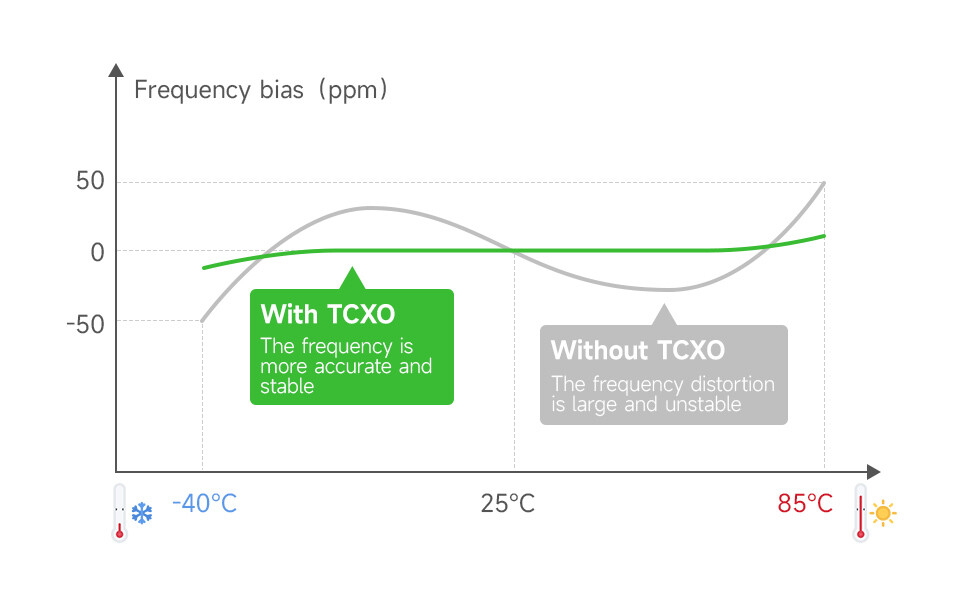

Temperaturkompenseret kvartskrystal-oscillator

• Sørg for, at modulet fungerer over en længere periode uden frekvensændringer i de ekstreme temperaturforhold, der findes i industrien.

(Denne funktion er kun tilgængelig i TCXO-quarzosillatorversionen)

Wiki:www.waveshare.com/wiki/USB-TO-LoRa-xF

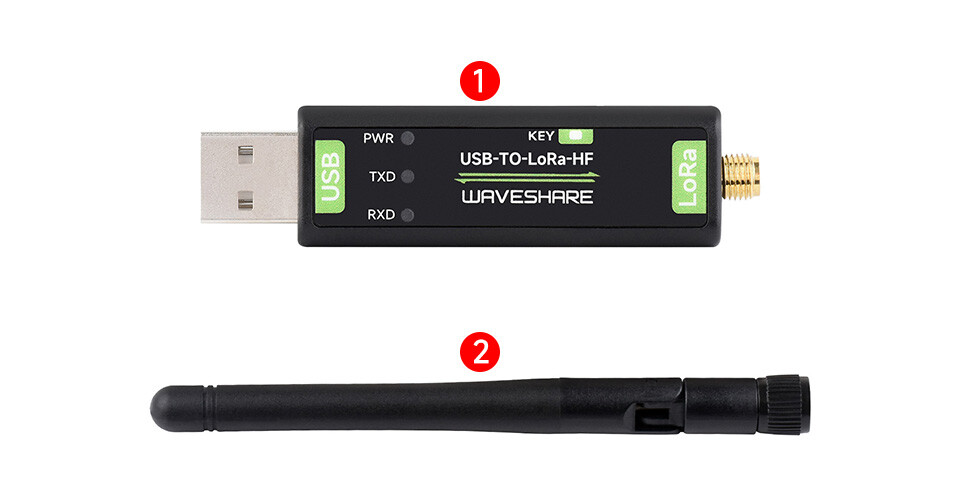

Leveringsomfang

1. USB-TIL-LoRa-HF x1
2. Antenne (850–930 MHz) x1

Downloads

• WikiHersteller-Wiki
