WaveShare Transparent Akrylæske til Raspberry Pi 5 Understøtter Officiel Aktiv Køler

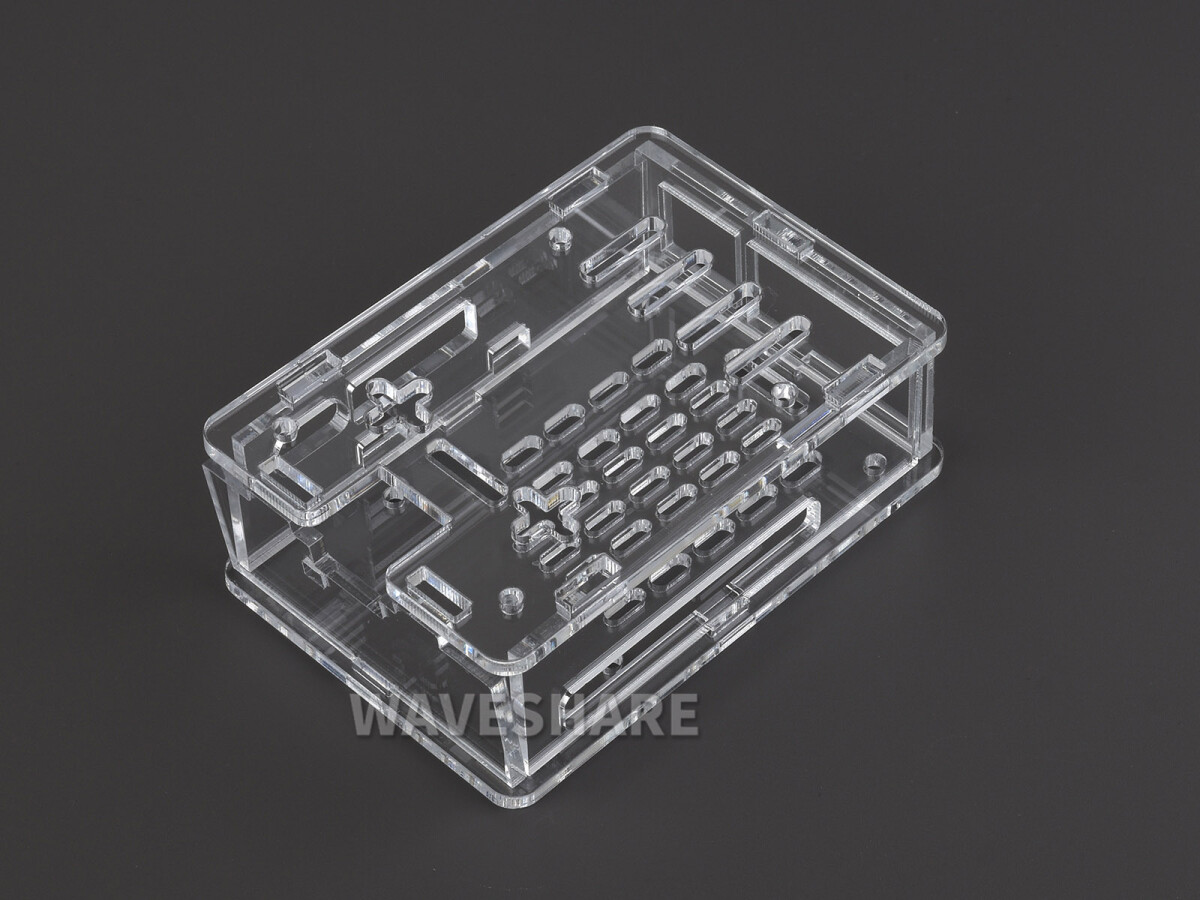

Klar akrylkabinet til Raspberry Pi 5, understøtter installationen af den officielle aktive køler.

Præcise åbninger til forskellige stik, understøtter installation af den officielle køleplade (ikke inkluderet).

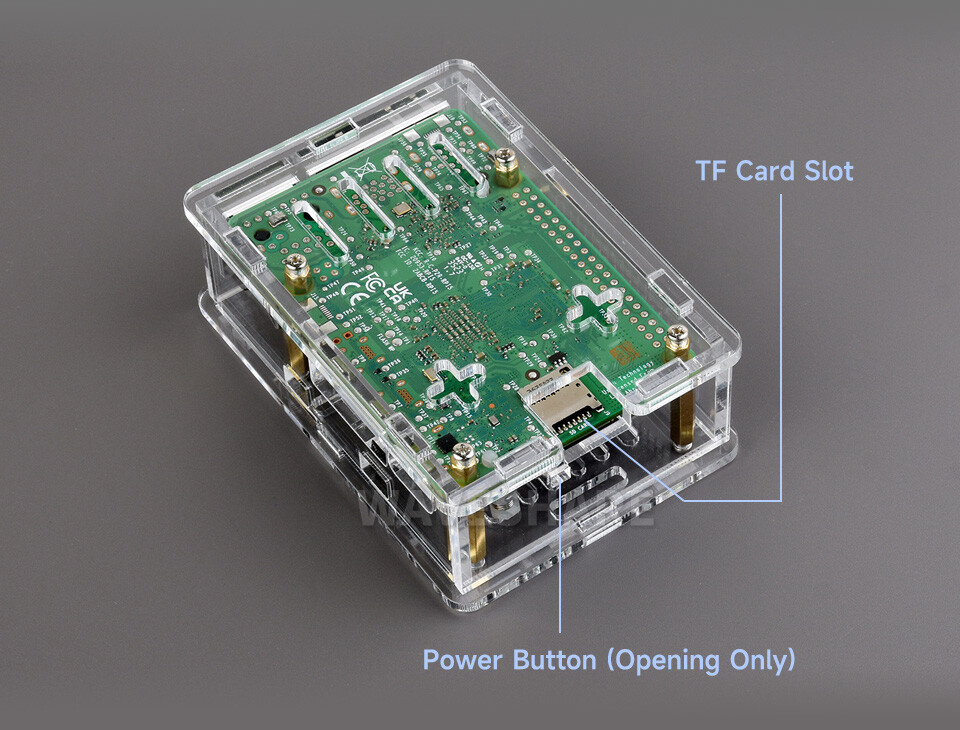

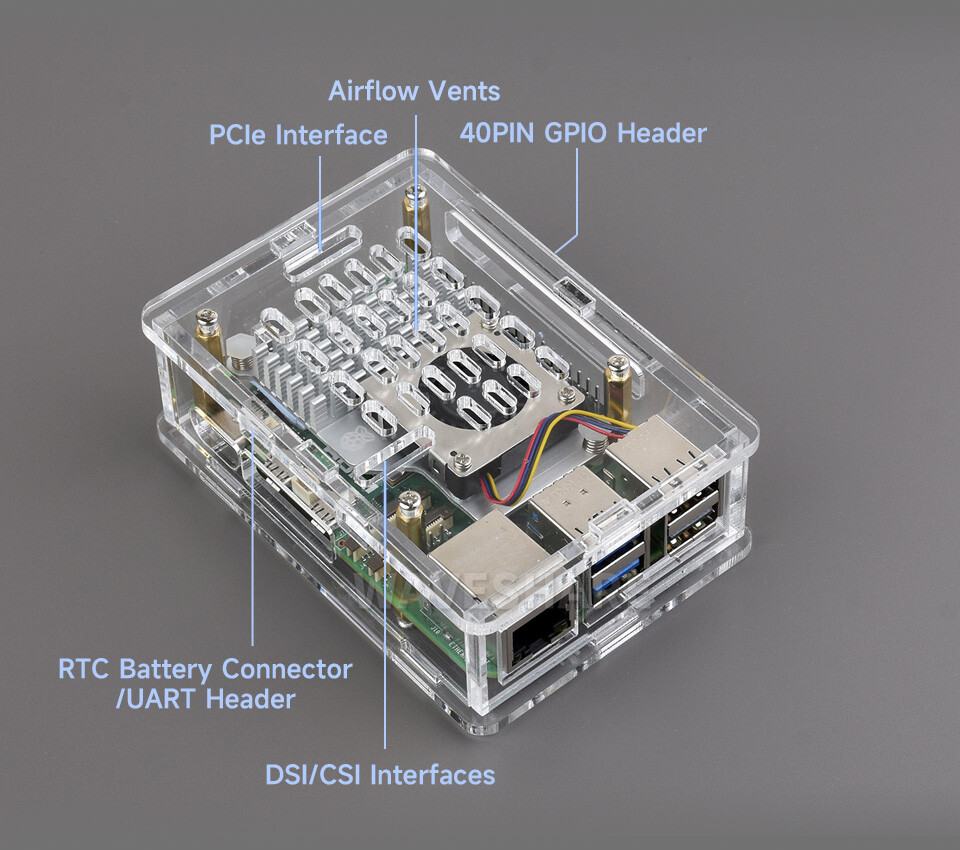

Åbninger til 40PIN GPIO-, PCIe-, DSI/CSI-grænseflader og luftstrømshul på toppen samt for RTC-batteritilkobling/UART-header på siden, med tænd-/sluk-knap. Let at trække ud og fastgøre. Sæt TF-kortet i bunden.

Sådan installeres det

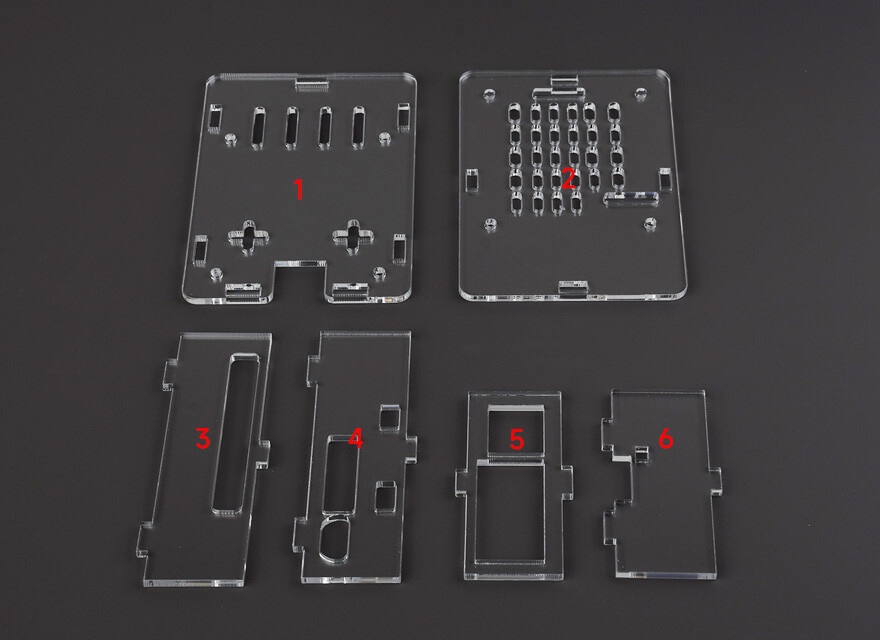

Kabinet består af 6 lag akrylplader. Vær venlig at installere det i henhold til følgende trin

1. Monter de korte afstandsstykker og skruer på den første akrylplade. Vær opmærksom på justeringen.
2. Monter den femte akrylplade på USB-portene og Ethernet-porten på Raspberry Pi 5, og monter derefter Raspberry Pi 5 som vist med de korte afstandsstykker.
3. Monter Raspberry Pi 5 med lange afstandsstykker og monter derefter de 3., 4. og 6. akrylplader.

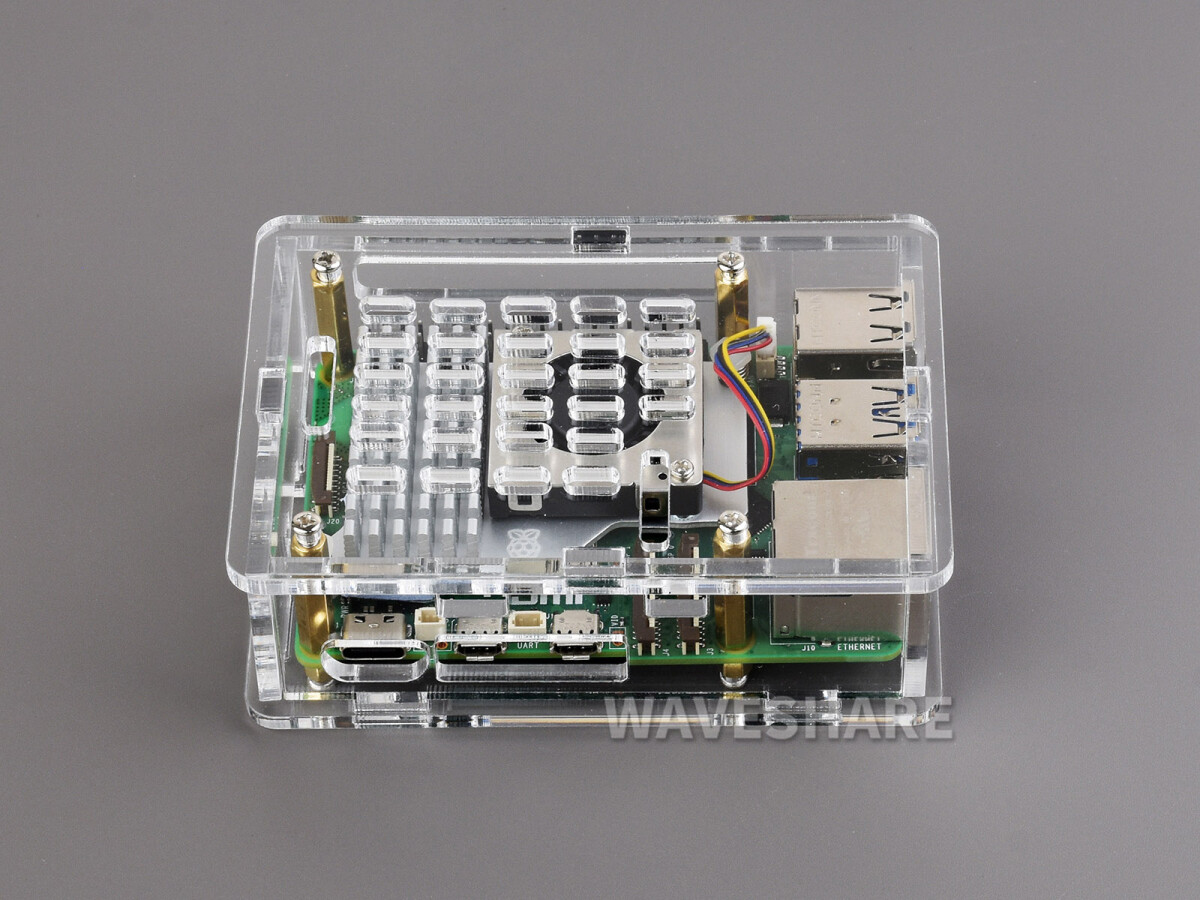

4. Monter den aktive køler på Raspberry Pi 5, monter derefter det 2. akrylplade øverst og fastgør dem med skruer.

* Raspberry Pi 5 og den aktive køleplade er NICHT Inkluderet i leveringen. Hvis du skal installere periferiudstyr som et kamera og et DSI-display, bedes du først tilslutte perifert udstyret, før du installerer det andet. Acrydpude.

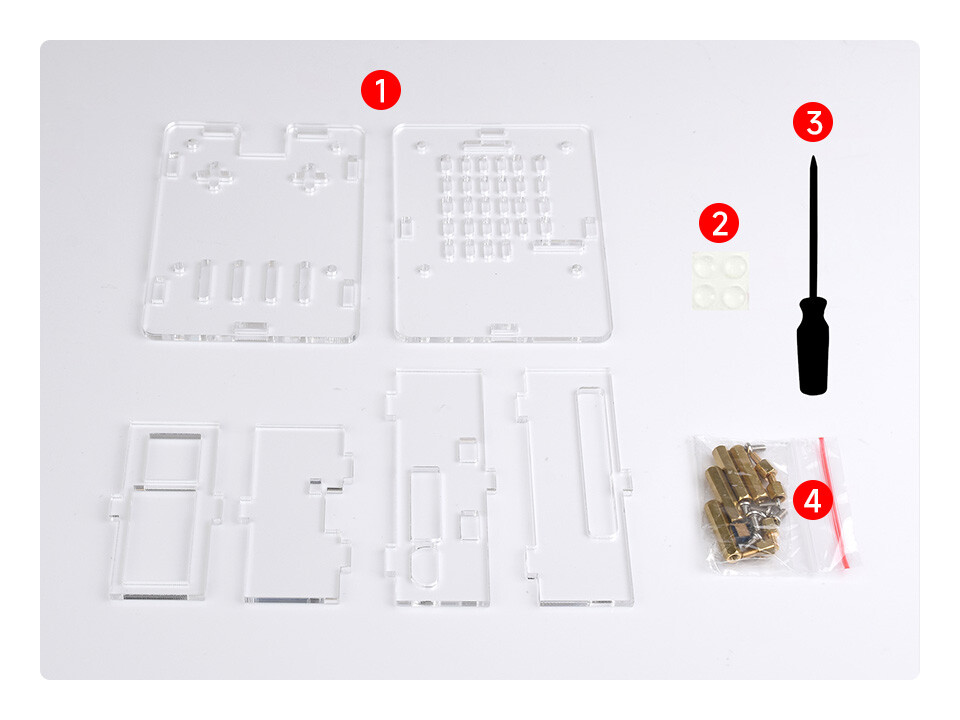

Leveringsomfang

1. PI5-CASE-F x1
2. Gummifodder med skridsikker overflade (4 stykker) x1
3. Skruetrækker x1
4. Skruer- og afstandsstykke-pakke x1
