Waveshare Trådløst LPT100 WiFi-modul Evaluering Kit Modermaske Antenne

Oversigt

WIFI-LPT100 Eval Kit et evalueringssæt til WiFi-moduler, bestående af WiFi-modulet WIFI-LPT100 og bundkortet WIFI400.

Tekniske detaljer for WIFI-LPT100 Eval Kit

• Onboard: USB-zu-UART-anslutning, RELOAD-knap, LED-indikationer, RESET-knap
• Indikatorerne: POWER, READY, LINK, RXD, TXD, WPS
• Fungerer også som et USB-til-UART-modul via konfiguration
• RESET-knap: Tænd, tryk og hold (>=3 s), slip derefter for at nulstille modulet til fabriksindstillingerne øjeblikkeligt.
• STATUS-indikator: lyser op, når WiFi-modulet er startet korrekt.

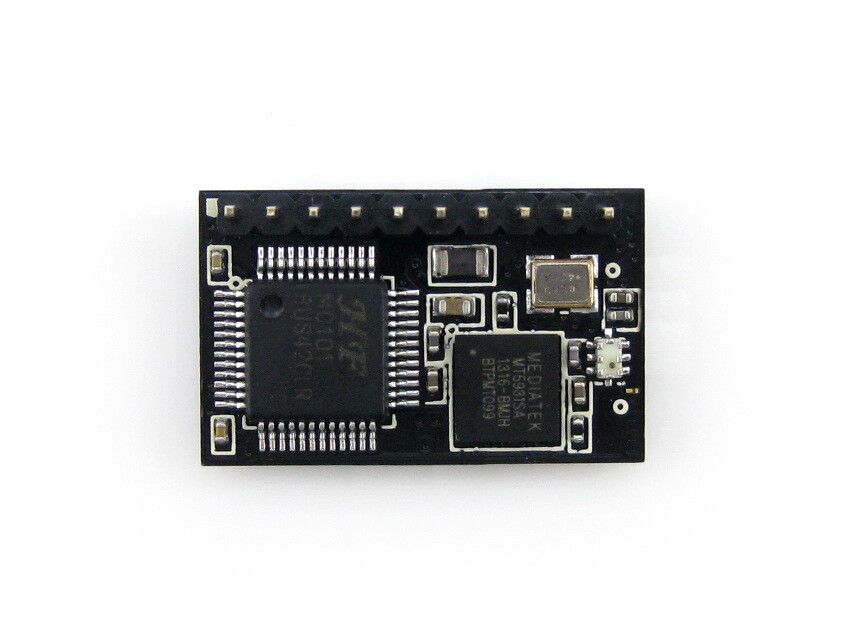

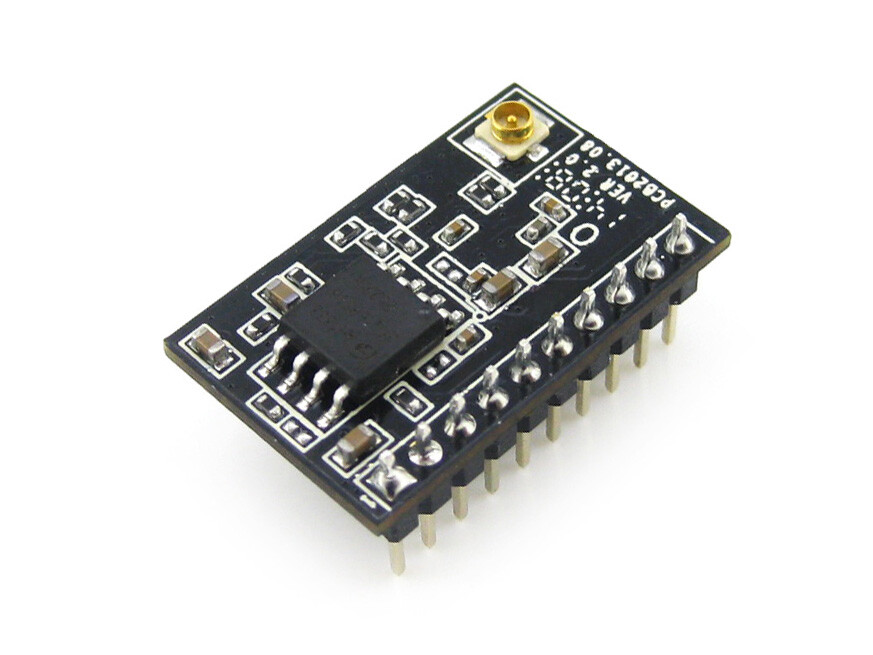

Tekniske detaljer for WIFI-LPT100

• Unterstütter IEEE802.11b/g/n trådløse standarder
• Baseret på selvudviklet high performance MCU
• Ultra-niedriger Energieverbrauch für batteriebetriebene Anwendungen mit hervorragendem Strømstyring
• Understøtter UART/PWM/GPIO-data kommunikationsinterface
• Støtte for STA/AP/AP+-tilstand
• Support for Smart-Link-funktionen (udvikling af APP-program)
• Støtte for funktionen til trådligt opgradering
• Støtte for WPS-funktionen
• Støtte for Multi-TCP-link (5-kanal) applikation
• Støtte for interne/eksterne (I-PEX/SMA) antenneoptioner
• Enkel +3,3-V strømforsyning
• Mindste størrelse:

Pakkeliste:

• WIFI-LPT 1x 100
• WIFI 400 x 1
• Ekstern antenne × 1
• USB-stik, Type A til Mini-B-stik kabel x 1

Downloads

• WIFI400-LPT100
• User Manual WIFI-LPT100
• Schematic WIFI400
• Wiki WIFI-LPT100Hersteller-Wiki

Yderligere information
