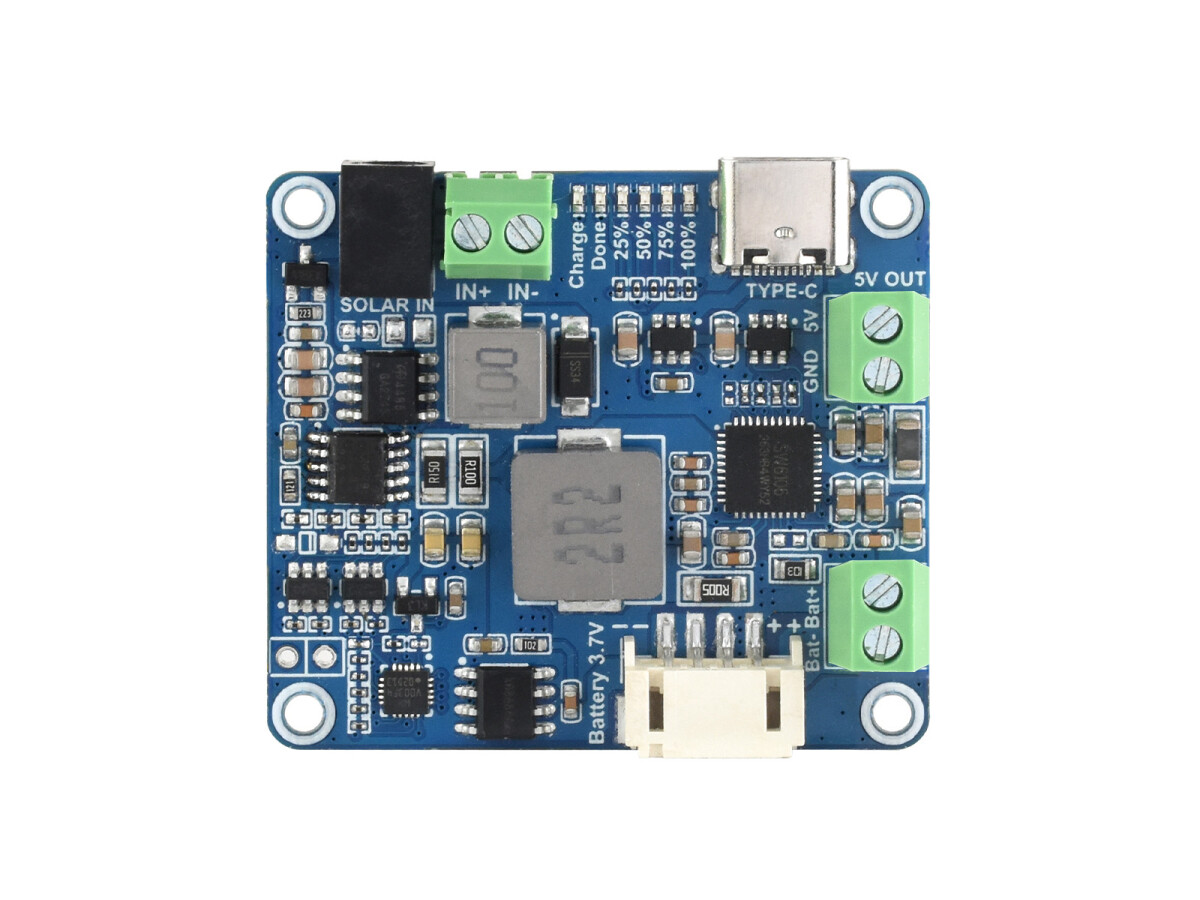

WaveShare Solar Power Manager Modul (D) med batteriholder Understøtter Type-C strømadapter og 6V~24V solcellepanel 5V/3A reguleret udgang

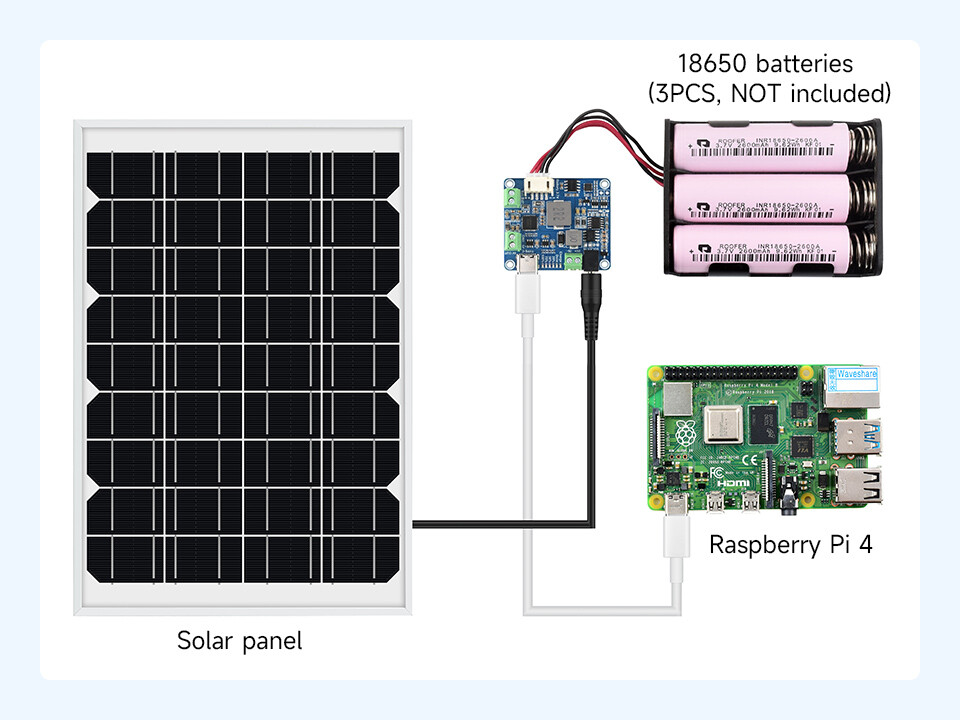

Det Solenergi-styremodul (D) Er er designet til solmoduler med 6 V–24 V. Det kan oplade det genopladelige 3,7 V Li-batteri via et solpanel eller en Type-C-forbindelse og leverer 5 V/3 A reguleret udgang (understøtter flere protokoller som PD/QC/FCP/PE/SFCP). Modulet har MPPT-funktionen (Maximum Power Point Tracking) samt flere beskyttelseskredsløb, hvilket gør det i stand til at fungere med høj effektivitet, stabilitet og sikkerhed. Det er velegnet til soldrevede IoT- og andre miljøbeskyttelsesprojekter med lavt strømforbrug.

• Understøtter MPPT-funktionen (Maximum Power Point Tracking) og maksimerer dermed effektiviteten af solpanelet.
• Unterstütter Solcellepanel/Type-C strømforsyning til opladning af batteriet
• Til 6V-24V solomoduler, understøtter automatisk justerbar indgangsspænding via DC-002 stik eller skrueterminal, med indgangsbeskyttelse mod omvendt polaritet
• Flere LED-indikatorer til overvågning af status for solpaneler og batterier
• Mehrfachschutzschaltungen: Überladung / Tiefentladung / Überhitzung / Überschwing, stabil og sikkert i brug.

Versionsvalg

• Solenergi-styring (D): Enkel modul
• Solenergi-styring (D) Tilbehør: enkeltmodul + batteriholder

Specifikation

• Solenergi-styringsenhed (D)
• SOLAR IN: 6V ~ 24V
• Opladning: Solcellepanel, strømforsyning, USB
• Batteri: 3x 18650 Li-Ion-batterier (IKKE inkluderet i leveringen)
• USB-indgang: 5 V (TYPE-C, med understøttelse af hurtigopladning)
• 5V udgang: 5V / 3A (TYPE-C, skrueklemme)
• Afstrømningsspænding ved opladning: 4,2 V ± 1 %
• Overladningsbeskyttelsesspænding: 3,0 V ± 1 %
• Effektivitet af solpanel: ≈78 %.
• USB-ladeeffektivitet: ≈93 %
• Batterier øger udgangseffektiviteten: ≈90 %.
• Maksimalt strømforbrug i hviletilstand: <2 mA
• N/A
• Driftstemperatur: -40? ~ 85?

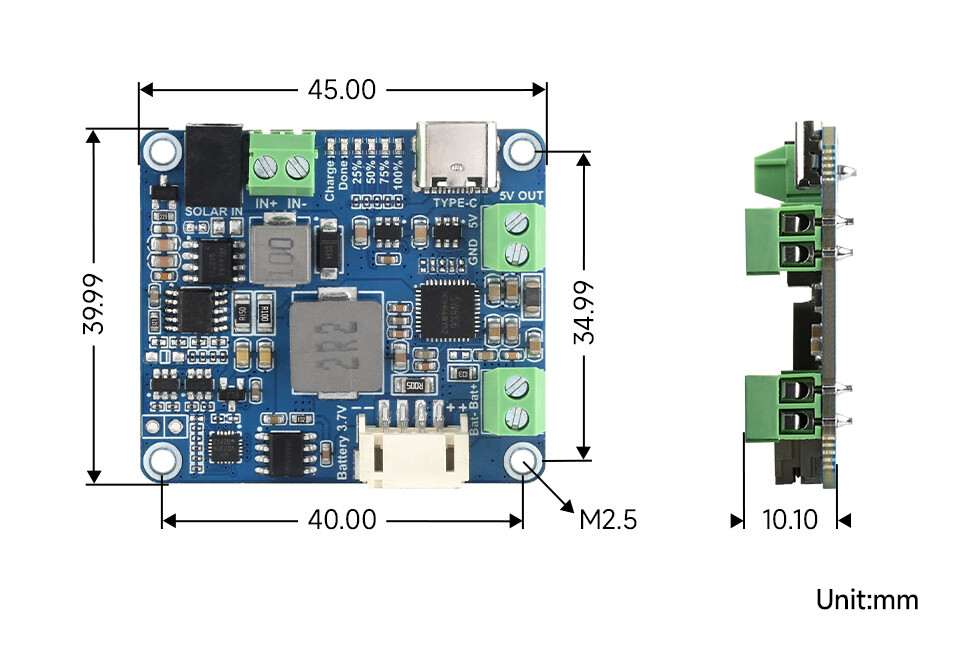

• Dimensioner (mm): 45,0 x 40,0 x 10,1

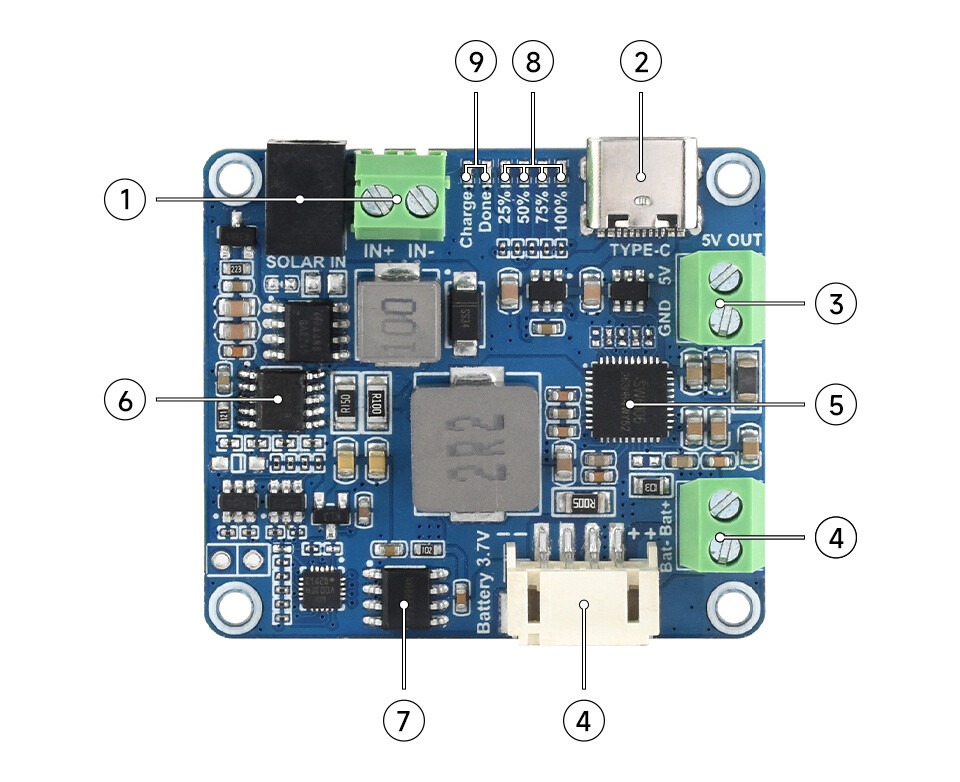

Hvad er ombord?

1. Solcellepanel-ladetilgang: Opladning via solcellepanel med DC-002-stik eller skrueklemme, automatisk justerbar indgangsspænding
2. Type-C opladningsindgang: Kan oplades via et 5V strømforsyning via Type-C-porten eller leverer 5V til en ekstern enhed.
3. Strømafgang: Skrueklemme: 5V/3A-udgang
4. Batteritilkoblinger: Tilslutning af et genopladeligt 3,7 V Li-batteri via skrueklemmer eller en 4P PH2.0-stik.
5. SW6106: USB-energiadministrasjonsschip for USB-lading og 5V/3A-boost-utgang
6. CN3791: Solarstrøm-styringchip, til opladning af solpaneler og Buck-indgang
7. XB8886A: Beskyttelse mod overopladning/dyb opladning af Li-batteri
8. Batteriniveauindikator: lyser ved opladning eller tilslutning af en belastning og slukker efter 30 sekunder, hvis der ikke er nogen belastning tilsluttet.
9. Solpaneler-ladetilstandsvisning: Indikerer opladning: lyser, når solpanelet oplades. Fuld: lyser, når batteriet er fuldt opladet via solpanelet

Wiki:www.waveshare.com/wiki/Solar_Power_Manager

Leveringsomfang

Bemærk: 18650-batterierne er IKKE inkluderet i leveringsomfanget.

• Solar Power Manager (D) x1

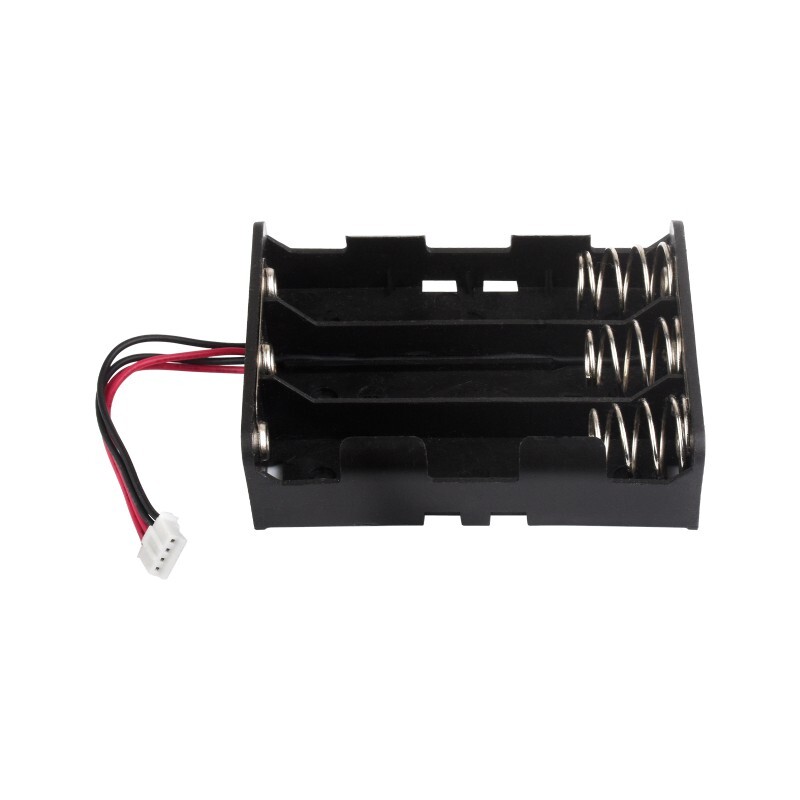

• Batteriholder x1
• Skruespak x1

Sikkerhedsanvisninger

• Li-Ion- og Li-Po-batterier er ret ustabile. De kan forårsage brand, personskader eller materielle skader, hvis de ikke oplades eller bruges korrekt.
• Vend ikke polariteten, når du oplader eller aflader batteriet. Brug ikke et dårligt opladnings-/ladepad til at oplade batteriet.
• Brug ikke gamle batterier sammen med nye og undgå at bruge batterier fra forskellige mærker.
• Sørg altid for, at batteriets specifikation er kompatibel med expansionspladen, når du køber en lithiumbatteri. Vælg batterier fra officielle producenter og sørg for, at batterierne fungerer stabilt og sikkert ved hjælp af en aldringstest.
• Lithium-batterier har en begrænset levetid og forringes med tiden. De bør udskiftes, når de er slidt op eller har fungeret i mere end to år, afhængigt af hvad der sker først.
• Bør placeres omhyggeligt og korrekt. Hold det væk fra brændbare og eksplosive genstande samt børn, og undgå sikkerhedsskader forårsaget af uforsigtig opbevaring.
