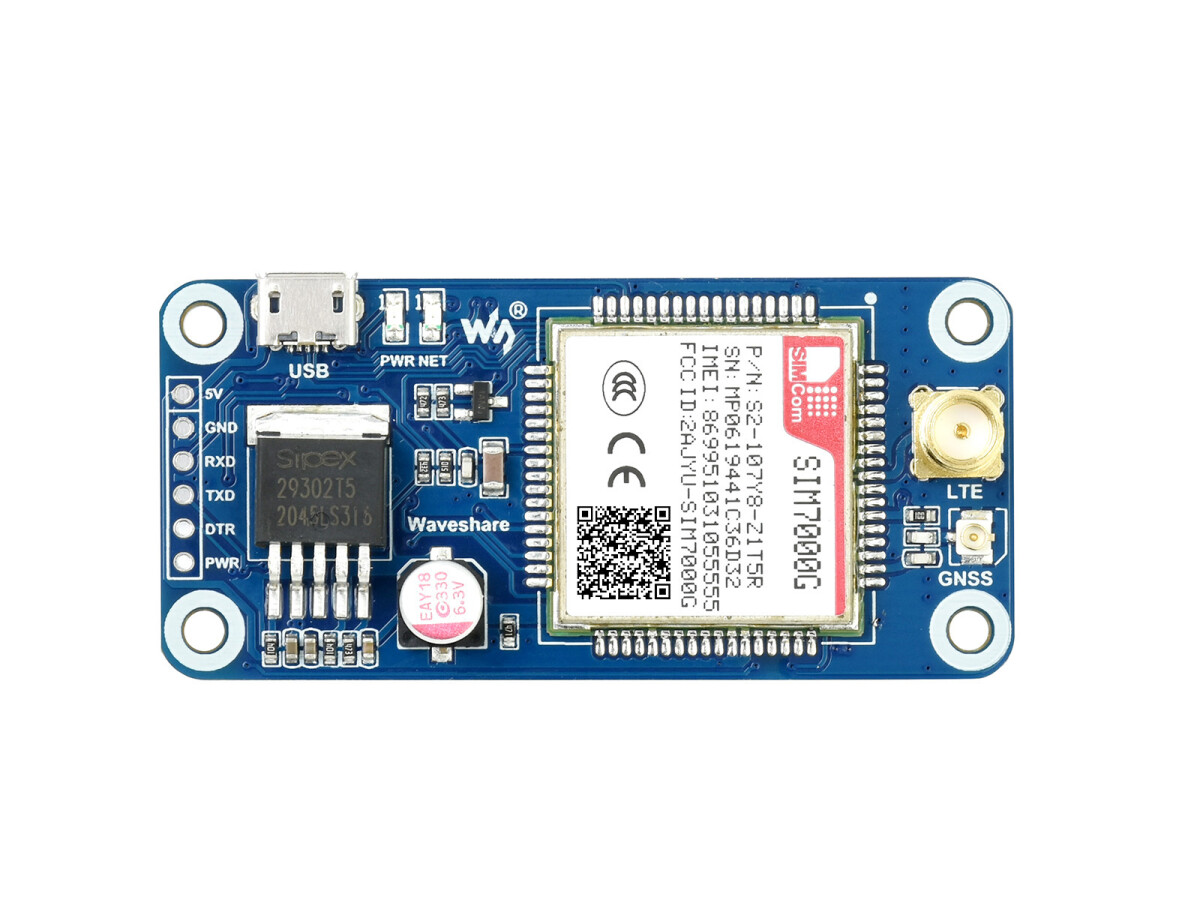

WaveShare SIM7000G NB-IoT Cat-M EDGE GPRS HAT til Raspberry Pi, GNSS, globalt båndstøtte

Dette er et Kommunikation HAT til Raspberry Pi, de globale båndene NB-IoT, Kat-M og GPRS samt GNSS-positioneringFunktion understøttet. På grund af dets fordele som lille størrelse, lav latenstid og bred dækning er det det ideelle valg til IoT-applikationer såsom intelligente instrumenter, aktivering, fjernovervågning, e-health osv.

Funktioner på ét blik

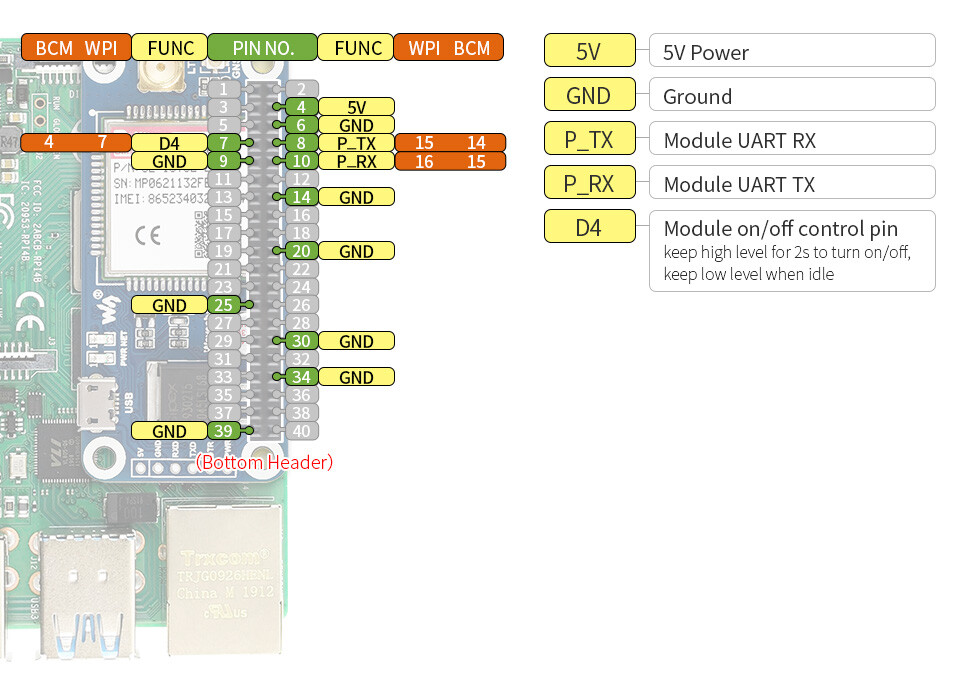

• Standard Raspberry Pi 40-ben GPIO udvidelsesheader, understøtter Raspberry Pi serie boards
• Støtter TCP, UDP, PPP, HTTP, FTP, MQTT, SMS, e-mail osv.
• Understøtter GNSS-positionering (GPS, BeiDou, GLONASS)
• Indbygget USB-interface til at teste AT-kommandoer, for at få GPS-positionsdata osv.
• Udlad UART-styringspins for at forbinde med værtskort som Arduino / STM32
• Intern spændingsovervågning, som standard 3,3 V, muliggør skift til 5 V via 0 Ω modstand.
• SIM-kortstik, kompatibelt med normale SIM-kort og NB-IoT-specifikke kort
• 2x LED-displays, nemt at overvåge arbejdsstatus
• Baudhastighed: 300 bps ~ 3686400 bps (standard er 115200 bps)
• Styring via AT-kommandoer (3GPP TS 27.007, 27.005 og SIMCOM udvidede AT-kommandoer)
• Unterstütter SIM-Applikations-Toolkit: SAT Klasse 3, GSM 11.14 Release 98, USAT
• Leveres med udviklingsressourcer og manual (eksempler for Raspberry Pi / Arduino / STM32)

NB-IoT / Cat-M / 2G

Frekvensbånd

• NB-IoT: B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28
• Cat-M: B1, B2, B3, B4, B5, B8, B12, B13, B17, B18, B19, B20, B25, B26, B28, B39
• GPRS/EDGE: 850, 900, 1800, 1900 MHz

Datatransmissionshastighed

• NB-IoT: 34(DL)/66(UL)
• Kat-M: 300 (DL) / 375 (UL)
• EDGE: 236,8 (DL) / 236,8 (UL)
• GPRS: 85,6 (DL) / 85,6 (UL)

Støtte for SIM-kort

• NB-IoT: NB-specifikt (inte inkluderet)
• Cat-M / GPRS / EDGE: Standard SIM-kort (ikke inkluderet)

Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.

GNSS

• Satellitsystemer: GPS, BeiDou, GLONASS
• Modtagertype: 16-kanal, C/A-kode
• Sensitivitet: Sporing: -162 dBm (GPS) / -157 dBm (GLONASS) / Ukendt (BD), Koldstart: -148 dBm

<ul>Starttid til første fejlrettelse: Koldstart: &lt;35s, Varmstart: &lt;1s</li><ul>Nøjagtighed: Position: &lt;2,5 m CEP</ul>

Diverse

• Strømforsyning: 5V
• Driftsspænding: 5V / 3.3V (3.3V som standard)
• Strøm i dvale: 1,2 mA (@DRX=2,56 s)
• Strømsparemodus aktuelt: 9uA
• Driftstemperatur: -40°C ~ 85°C
• Opbevaringstemperatur: -45°C ~ 90°C

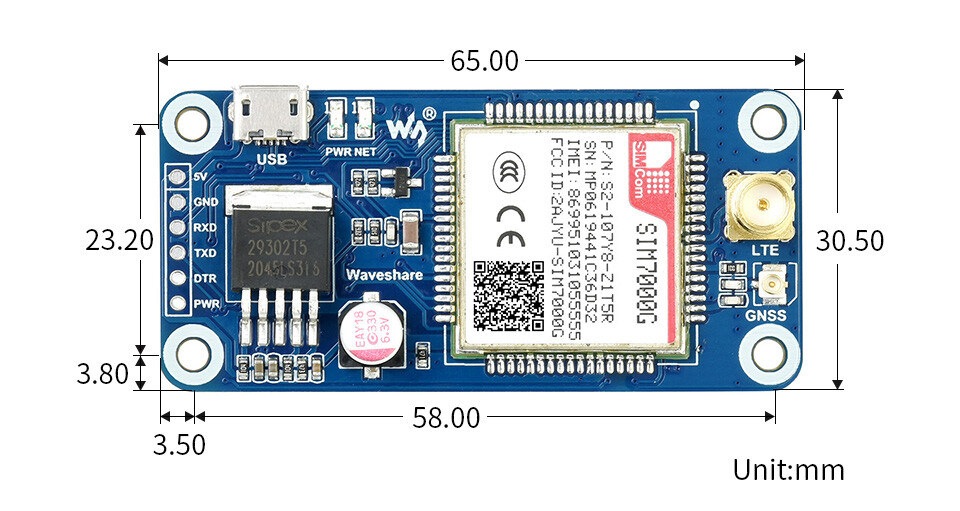

• Mål: 30,2 mm x 65 mm

WIKI: www.waveshare.com/wiki/SIM7000G_NB-IoT_HAT

Leveringsomfang

• SIM7000G NB-IoT HAT x1
• GSM-antenne x1
• EKSTERN ANTENNE (B) x1
• USB-A-til-Micro-B-kabel x1
• Standoffs pakke x1

Downloads

• WikiHersteller-Wiki
