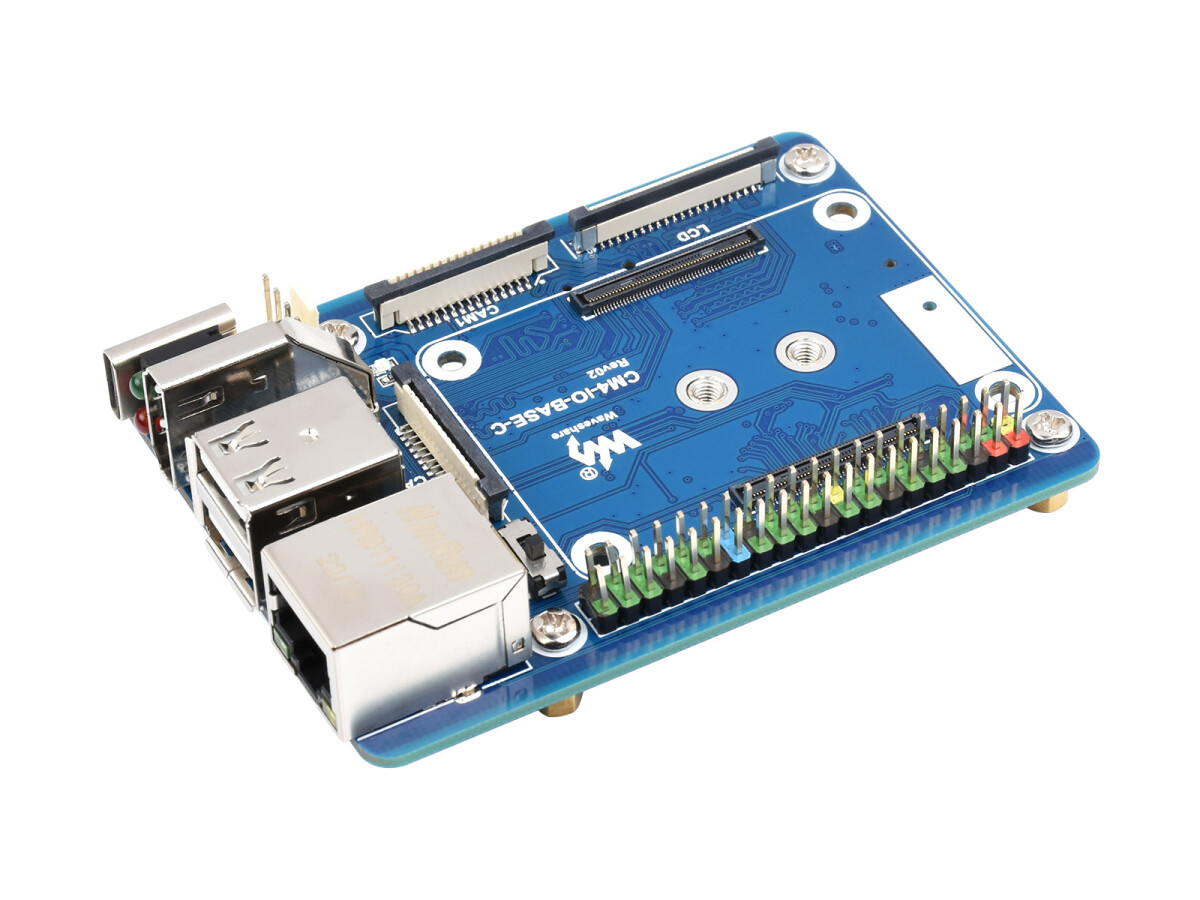

WaveShare Mini Base Board (C) til Raspberry Pi Compute Module 4

Mini-basistavle til Raspberry Pi Compute Module 4. Waveshare CM4-IO-BASE-C (Avanceret version), hurtig og nem måde at bygge en mini-computer på

• CM4-socket: kompatibel med alle varianter af Compute Module 4
• Netværk: Gigabit-Ethernet-RJ45-stik
• Tilslutning:
  • M.2 M KEY, understøtter kommunikationsmoduler eller NVME Solid State Drives
  • Raspberry Pi 40PIN GPIO-header
• USB: USB 2.0 Type A x 2
• Display: LCD-anslutning (40-stifts 0,5-mm FPC-anslutning)
• Kamera: MIPI CSI-2-kameraforbindelse x 2 (15-poletig 1,0-mm FPC-forbindelse)
• Video: HDMI-anschluss, understøtter 4K-udgang med 30 billeder pr. sekund
• RTC: Real Time Clock med batteriholder og mulighed for at vække Compute Module 4
• Lagring: TF-kortstik for Compute Module 4 Lite-varianter (uden eMMC)
• Blæser-header: muliggør hastighedsstyring, 5 V
• Strømindgang: 5 V

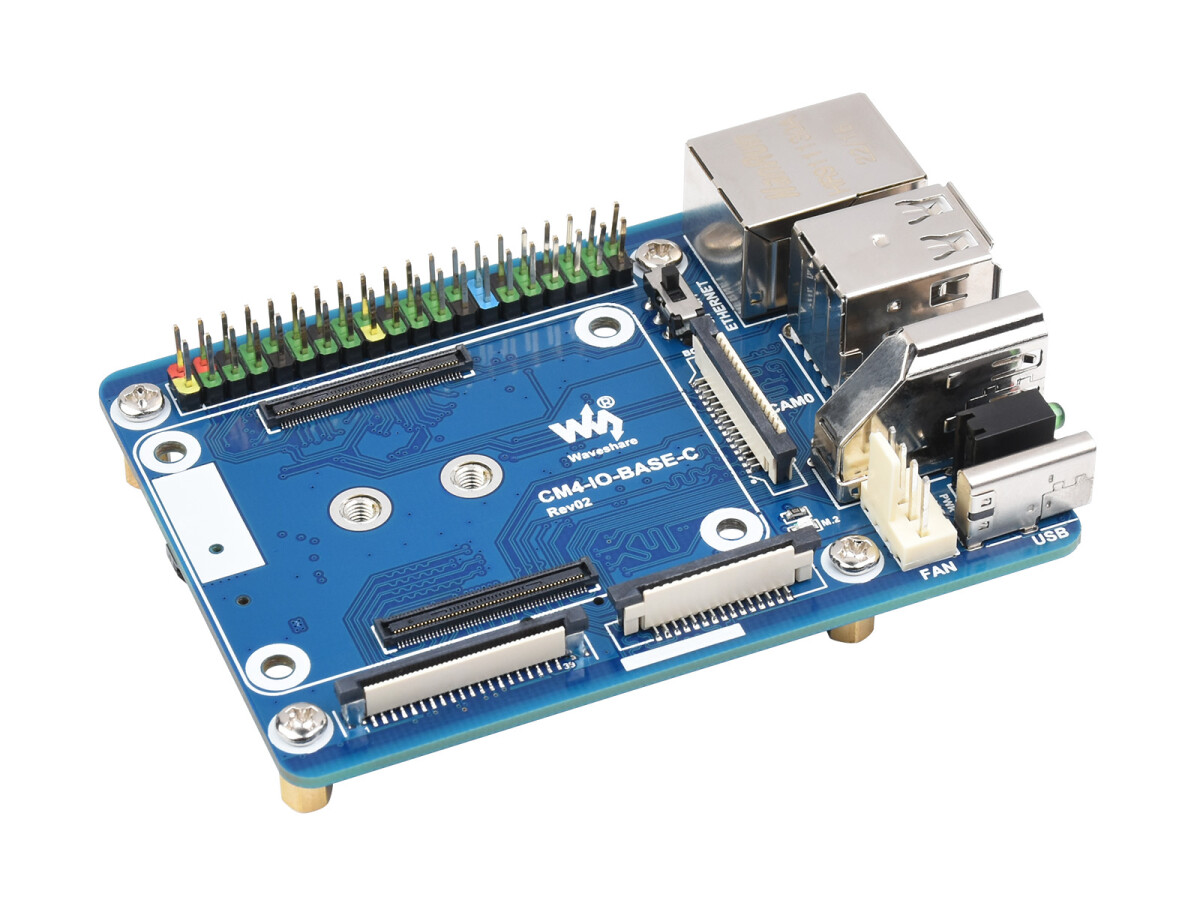

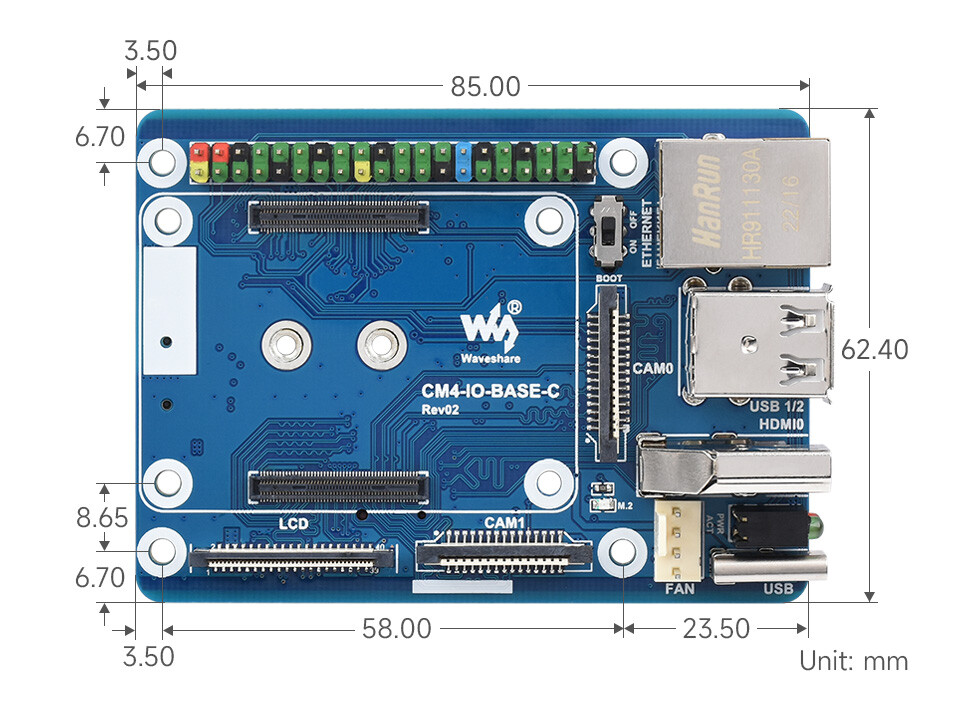

• Mål 85 x 56 mm

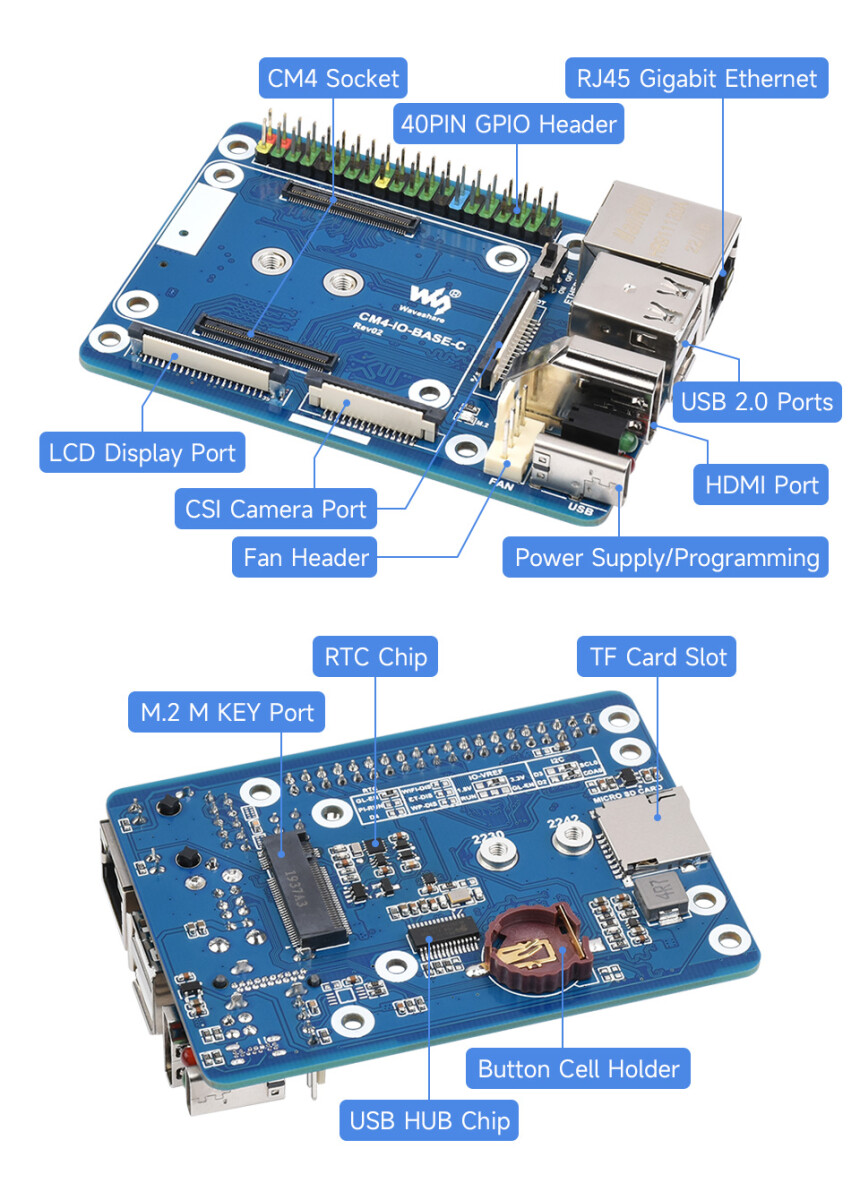

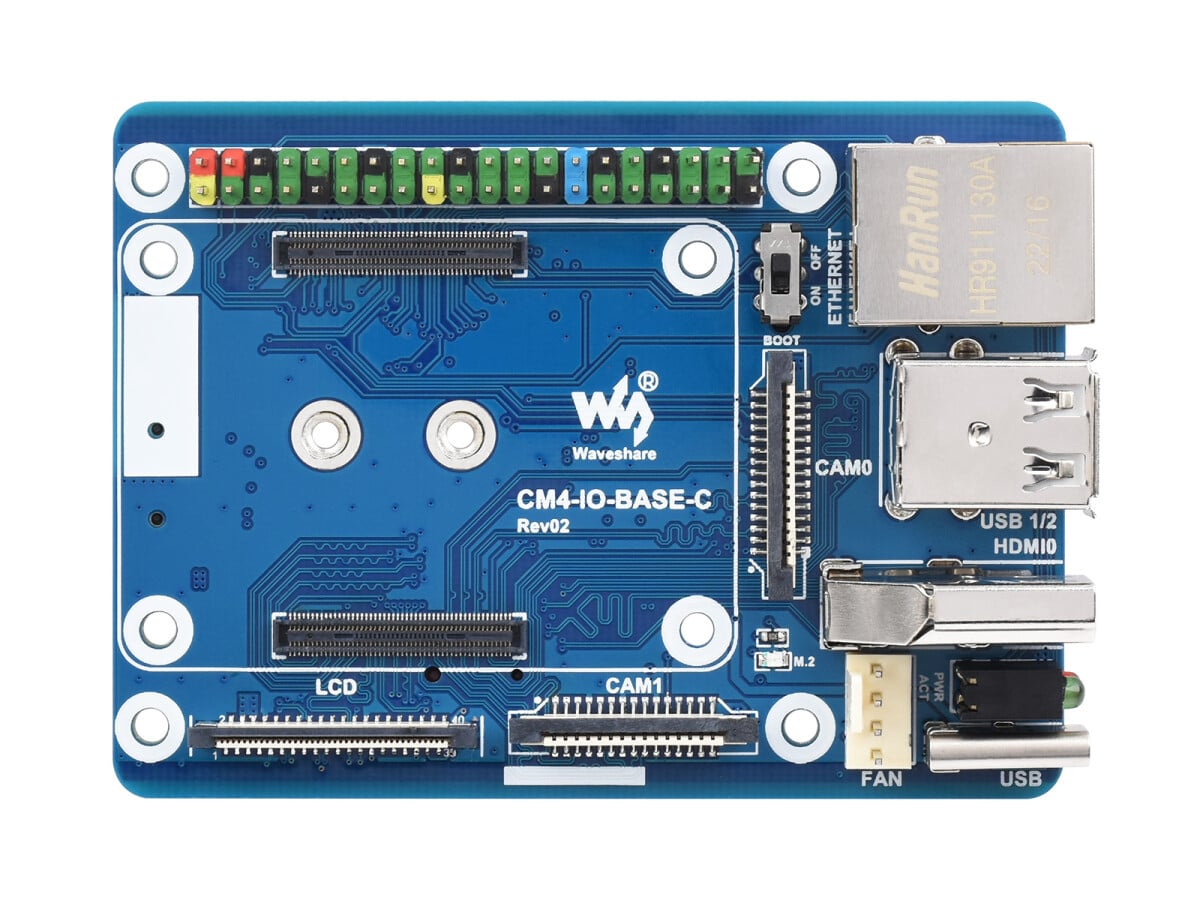

Hvad er ombord?

• CM4-stik kompatibel med alle varianter af Compute Module 4
• Strømindgang/programmering 5V/2,5A strømforsyning eller til brug ved programmering af eMMC
• LCD-tilslutning 40-polig LCD-displaystik, til direkte tilslutning af displayet fra serie 70H-1024600
• BLÆSER tilslutning af en køleblæser, muliggør hastighedsstyring via IO-porte
• CNC 2x MIPI CSI-kameraforbindelser
• HDMI0-port HDMI0-port, understøtter 4K 30fps-udgang
• USB 2.0-porte 2x USB 2.0-porte til tilslutning af forskellige USB-enheder
• Gigabit-Ethernet-anslutning Gigabit-Ethernet-RJ45-anslutning med 10/100/1000M-nethværksunderstøttelse
• M.2-display Viser status for M.2-grænsefladen
• Raspberry Pi-displays Grøn LED: PWR, viser status for strømforsyningen af Raspberry Pi. Rød LED: ACT, viser driftsstatus for Raspberry Pi.
• Opstartsknap EIN: CM4 bootet fra USB-C-grænsefladen. AUS: CM4 booter fra eMMC eller SD-kort.
• 40PIN GPIO-header til tilslutning af forskellige HAT-typer
• TF-kortstik for at forbinde et SD-kort med forudindlæst billede (KUN Lite-varianten)
• FE1.1S USB-HUB-chip, understøtter udvidelse af USB-porten

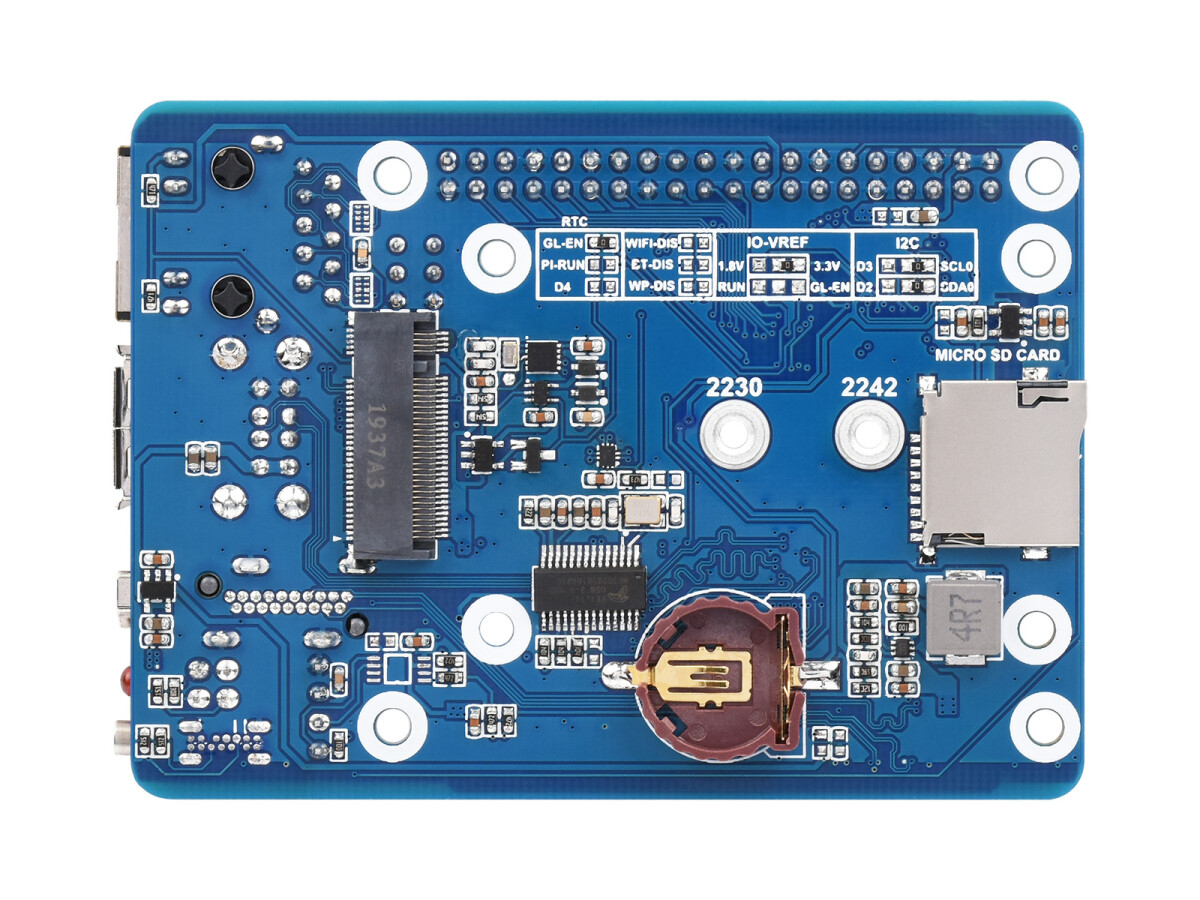

• M.2-slot Unterstützer forskellige NVMe-Solid State-drev eller kommunikationsmoduler med PCIE M.2 KEY-M-interface
• RTC-chip muliggør RTC-relaterede funktioner som opvågning, lukning, genstart og mere
• Valg af RTC-interruption GN-EN: CM4-afbrydning (som standard) ved RTC-afbrydelse
  PI-RUN: CM4-genstart ved RTC-afbrydelse
  D4: D4-pin aktiveres ved RTC-afbrydelse
• Batteriholder til RTC Unterstütter CR1220-knopcelle

Wiki:www.waveshare.com/wiki/CM4-IO-BASE-C

Leveringsomfang

• CM4-IO-BASE-C x1
• Festplademontering – skrue x1
