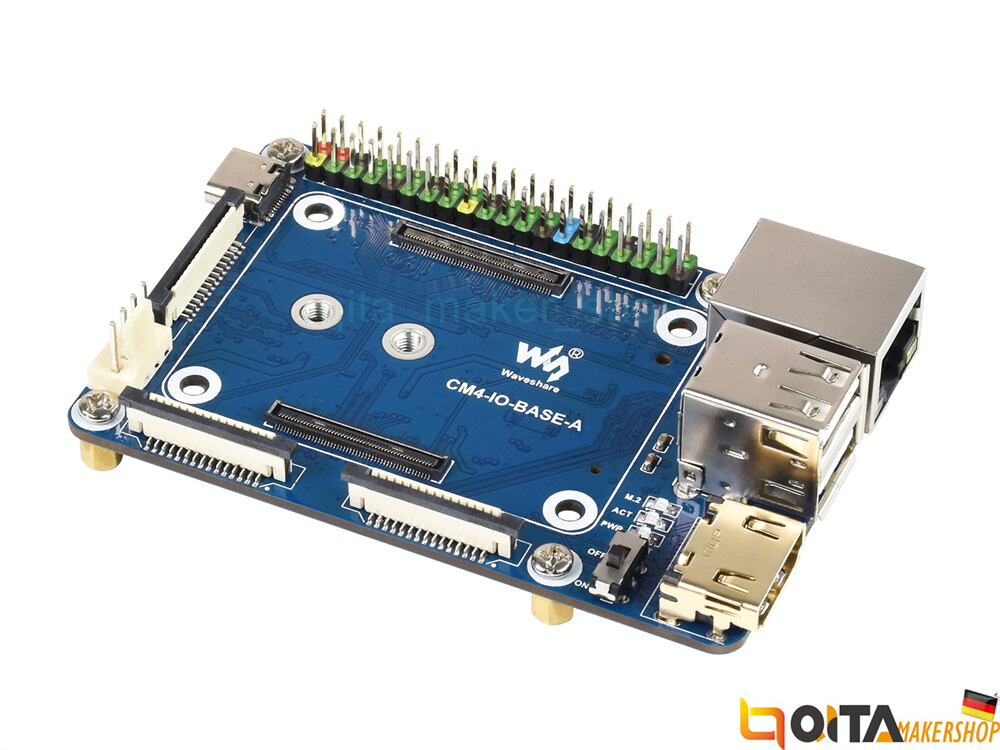

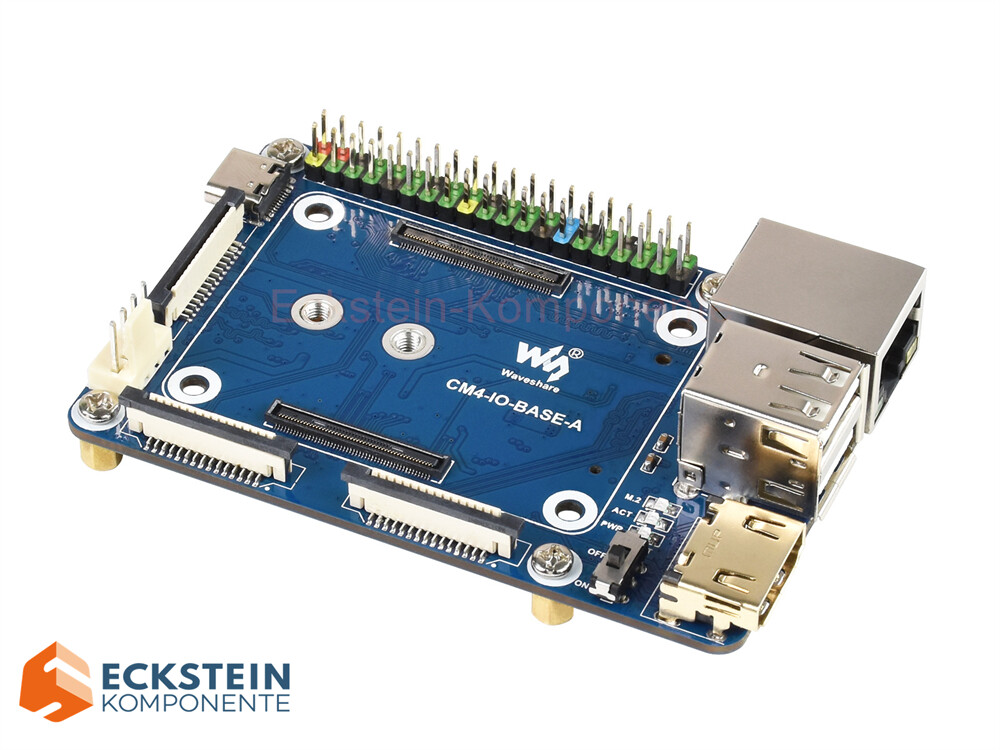

WaveShare Mini Base Board (A) Designet til Raspberry Pi Compute Module 4

Mini Base Board (A) udviklet til Raspberry Pi Compute Module 4, kraftfulde funktioner i et kreditkort-stort kabinet.

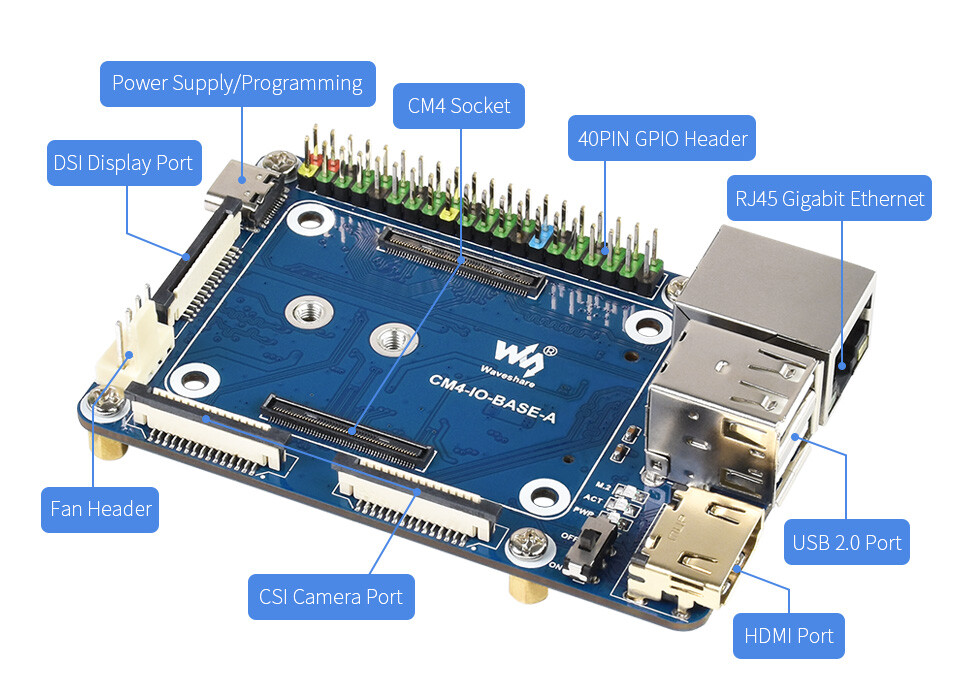

Hvad er på kortet

1. CM4-stik kompatibelt med alle varianter af Compute Module 4
2. Strømindgang/programmering 5V/2,5A Strømforsyning, eller til at brenne eMMCs
3. DISP MIPI DSI Display-tilslutning
4. Ventilatorsteuerung zur Verbindung eines Ventilators, ermöglicht Einstellung der Drehzahl und Messung
5. CAM 2x MIPI CSI Kameraforbindelser
6. HDMI0-anschluss, HDMI0-port, unterstützt 4K 30fps-Ausgabe
7. 2x USB 2.0-Anschlüsse, tilslutning af forskellige USB-enheder
8. Gigabit Ethernet-anslutning, Gigabit Ethernet RJ45-anslutning, med støtte til 10/100/1000M netværk
9. M.2-display, der angibt, ob M.2-grænsefladen er i drift
10. Display, der den Betriebstilstand af Raspberry Pi viser
11. Strømindikator, der viser status for Raspberry Pi’s strømforsyning
12. EIN: CM4 vil blive startet fra USB-C-grænsefladen. AUS: CM4 vil blive startet fra eMMC eller Micro-SD-kort.
13. 40PIN-GPIO-header
14. Micro SD-kortslot til at forbinde et Micro SD-kort med forudindlæst billede (kun Lite-variant).

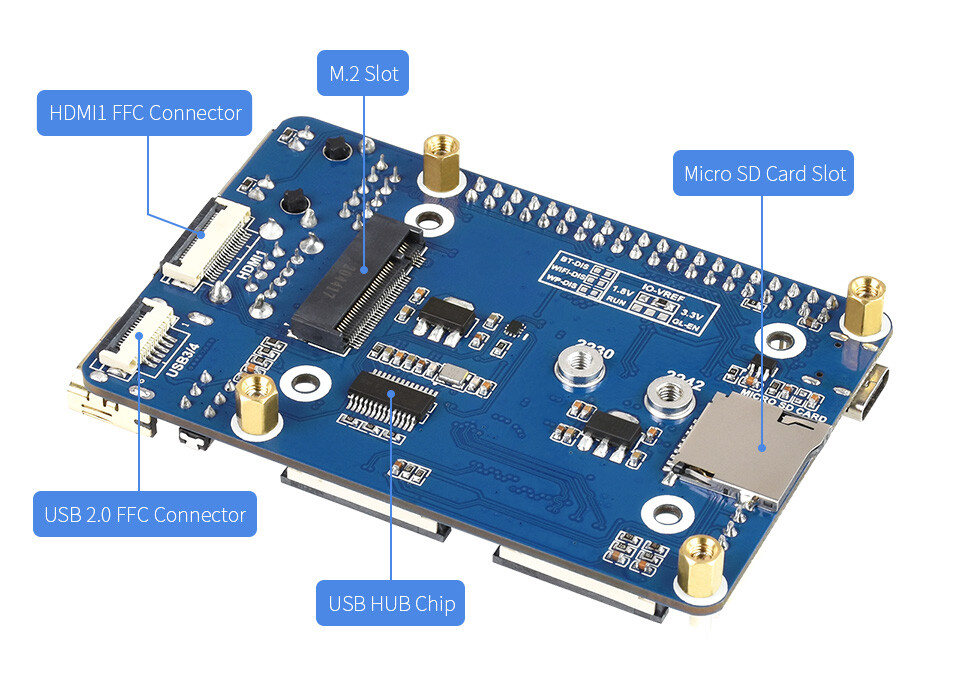

15. HDMI1 FFC-anslutning HDMI1, understøtter 4K 30fps-udgang
16. USB 2.0 FFC-anslutning kan anslutas med en adapter
17. FE1.1S USB-HUB-Chip, udvider et USB-stik til 4 stik
18. M.2-slot understøtter forskellige NVME-SSDs eller kommunikationsmoduler med PCIE M.2 KEY-M-interface

Wiki: www.waveshare.com/wiki/CM4-IO-BASE-A

Leveringsomfang

1. CM4-IO-BASE-A x1
2. SSD-monteringsskrue x1

Downloads

• WikiHersteller-Wiki
