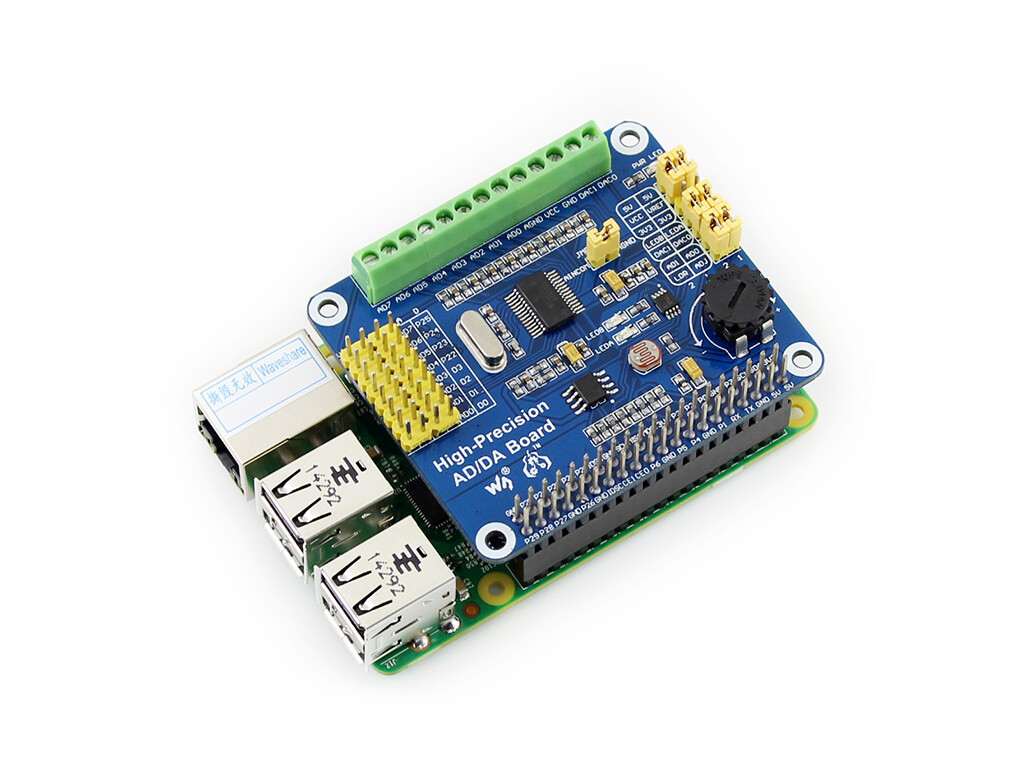

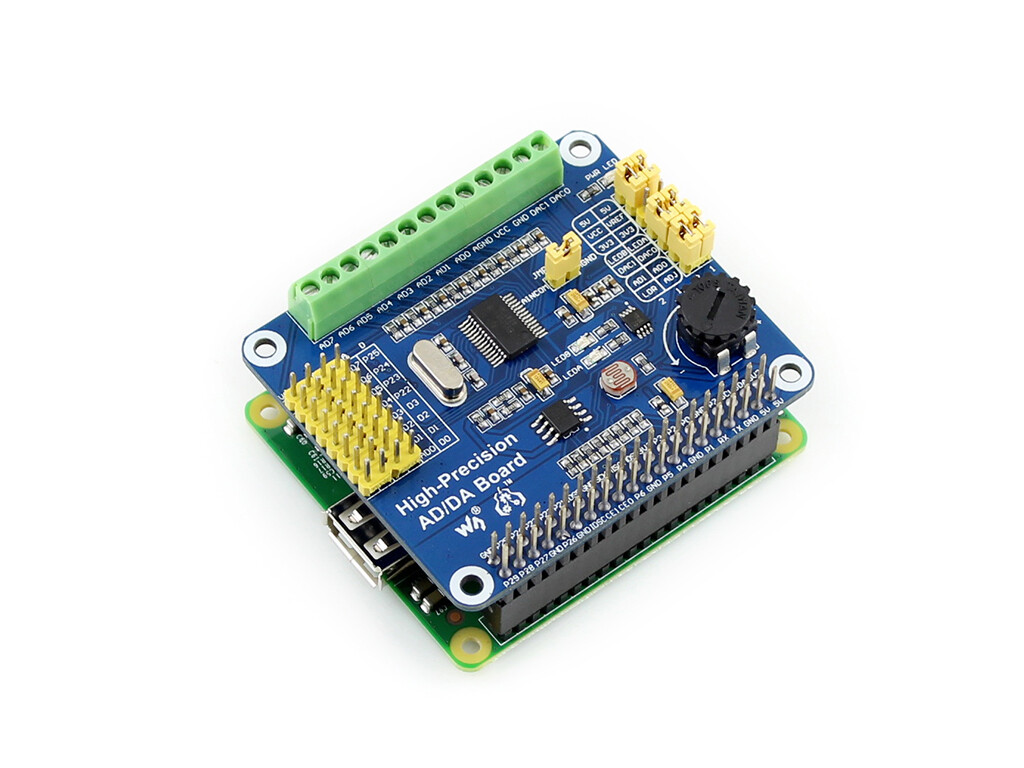

Waveshare Højkvalitets AD/DA-udvidelsesplade ADS1256 DAC8532 til Raspberry Pi

Raspberry Pi AD/DA-udvidelsespladeDer GPIO-Anschluss des Raspberry Pi verfügt nicht über eine AD/DA-Funktion, was möglicherweise Ihre Pi-Entwicklung stört. Dies wird jedoch kein Problem mehr sein. Mit der hochpräzisen AD/DA-Platine können Sie dem Raspberry Pi hochpräzise AD/DA-Funktionen hinzufügen.

Funktioner

• Standard Raspberry Pi 40PIN GPIO-erweiterungsheader, kompatibel med boards fra Raspberry Pi-serien, Jetson Nano
• Integrieret ADS1256, 8-kanal, 24-bit højpræcision ADC (4-kanal differensindgang), 30 ksps samplingfrekvens
• Indbygget DAC8552, 2-kanals 16-bit højpræcision DAC
• Intern input-interface via stiftsystemer til tilslutning af analoge signaler
  • Pinbevægelsen er kompatibel med Waveshare-sensorkonnektionsstandarden og muliggør nem tilslutning af forskellige analoge sensormoduler.
• Intern indgangs-/udgangsport med skrueterminaler til tilslutning af analoge/digitale signaler
• Med AD/DA-detektionskredsløb, simpel signaldemonstration

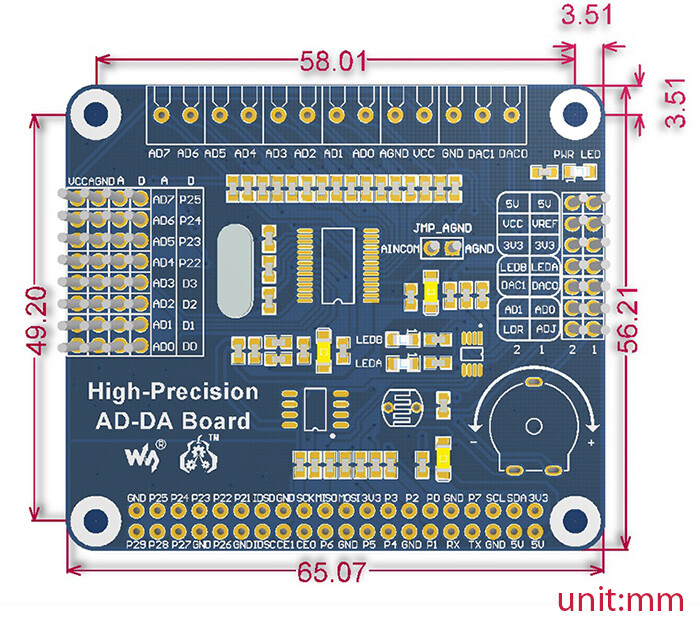

Hvad er ombord?

1. Raspberry Pi GPIO-interface: Tilslutning til Pi
2. AD/DA-indgang/udgang: Skrueklemme
3. AD-eingang: Pinheader, der Pinbelegung er kompatibel med Waveshare-sensorkonnectorstandarden, enkel forbindelse af forskellige analoge sensormoduler
4. 7,68 Mio. krystal
5. LM285-2.5: leverer referencen for ADC-chippen
6. Fotosensor
7. LED-udgangsindikator
8. 10K-potentiometer
9. DAC8552: 16-bit højpræcision DAC, 2 kanaler
10. Strømmåler
11. ADS1256: 24-bit højpræcision ADC, 8 kanaler (4 kanaler differensindgang)
12. ADC-testbro
13. DAC-testbro
14. Strømaflad – Jumper
15. Konfiguration af ADC-referenceniveau: Ved enkeltkanal-ADC er AINCOM referencen og kan tilsluttes til GND eller en ekstern spænding.

Wiki: www.waveshare.com/wiki/High-Precision_AD/DA-kort

PAKETHOLD

Vægt: 0,033 kg

1. Højpræcist AD/DA-kort x 1

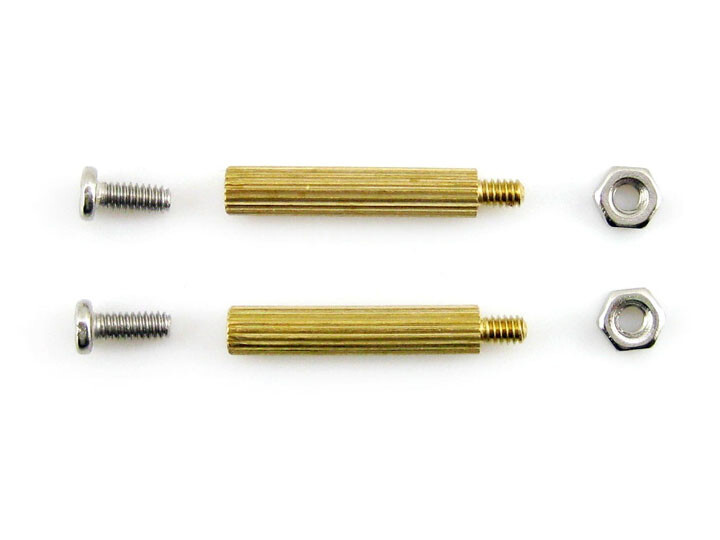

2. RPi-skruepakke (2 stk) x 1

Downloads

• WikiHersteller-Wiki
