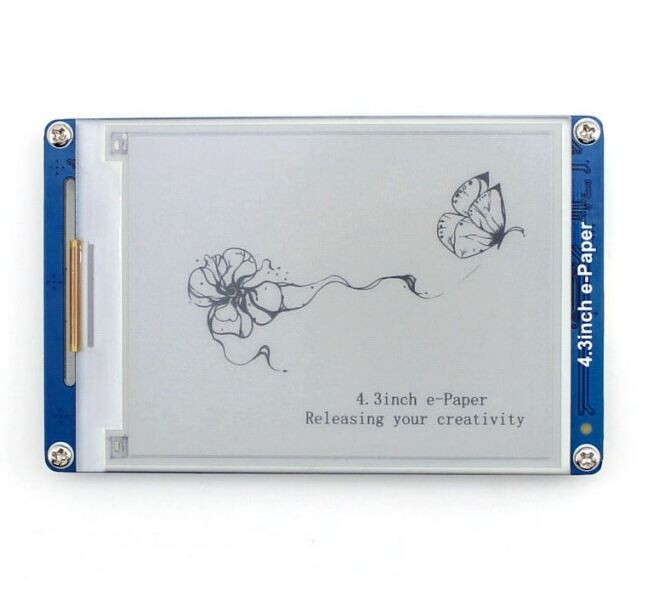

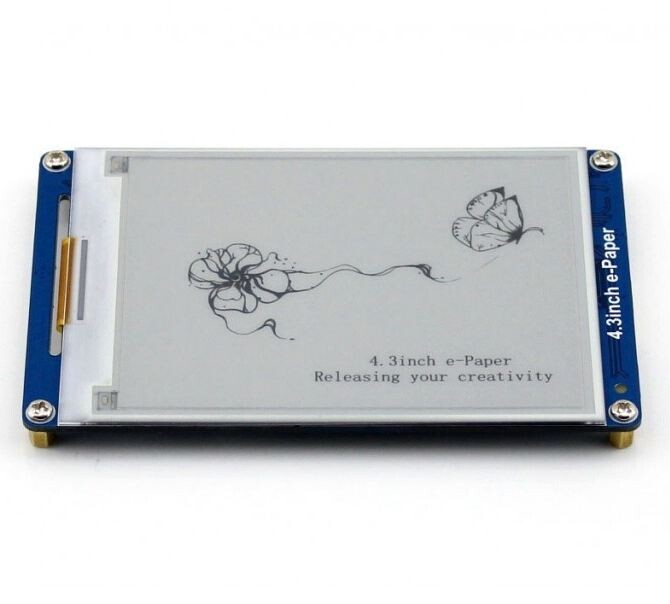

Waveshare 4,3 Zoll 800×600 E-Ink E-Paper Display LCD seriel interface Arduino

Oversigt

Dette produkt er et 4,3″ E-Ink display modul med seriell interface og en opløsning på 800×600. Font Libraries er allerede installeret. Displayet har en meget lavt strømforbrug, ligesom man kender det fra e-bogs læsere.

Grundlæggende viden om de komplekse detaljer omkring e-Papir er ikke nødvendig! I skal i stedet være fortrolige med de komplekse algoritmer, samt hvordan grafik og tekst vises. Displayet styres udelukkende via den serielle grænseflade.

Specifikation

• Let at bruge. Skærmen viser al indhold, f.eks. grafik, tekst og billeder via den serielle grænseflade.
• Indbyggede skrifttyper. Understøtter 32, 48 og 64 punktdisplay. Skærmen kan vise kinesiske og engelske tegn (Vær opmærksom: Ingen diakritiske tegn!).
• 128 MB indbygget NAND-flash, hvilket giver mulighed for at gemme skrifter eller billedfiler internt på NAND-flash eller på et eksternt SD-kort.
• 4-trin display, opløsning 800×600
• Justerbar baudrate (115200 er standard)
• Kan drives med 3,3 V til 5 V
• Meget lavt strømforbrug
• Medfølgende computersoftware. Kan styres direkte via en computer.

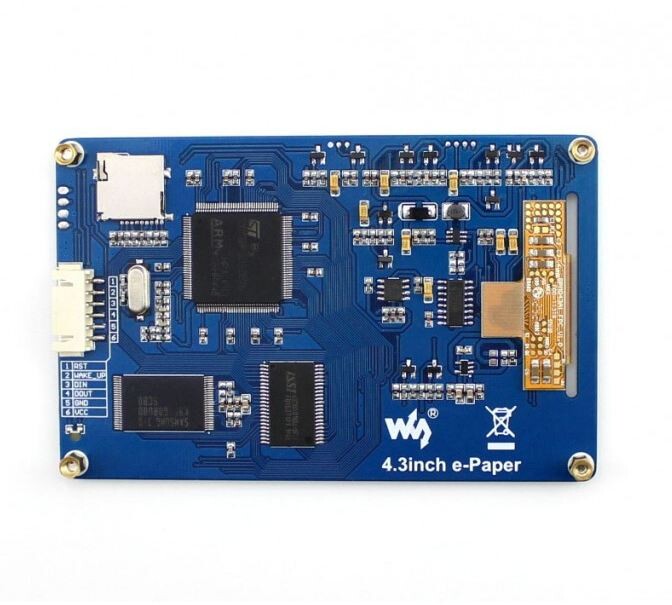

Pinlayout

• VCC: 3,3 V ~ 5,5 V
• GND: Jord
• Seriel datoudgang
• DIN: Seriell data
• VÆKNING: Ekstern vækning
• Ekstern reset

På grund af hardwareprocessen kan det tage op til 1,5 sekunder, før det nye billede indlæses. Derfor er denne e-paper ikke egnet til animationer.

Leveringsomfang

• 1x 4,3 Zoll e-Papir
• 1 x XH2.54 6-stifts kabel

Downloads

• WikiHersteller-Wiki
