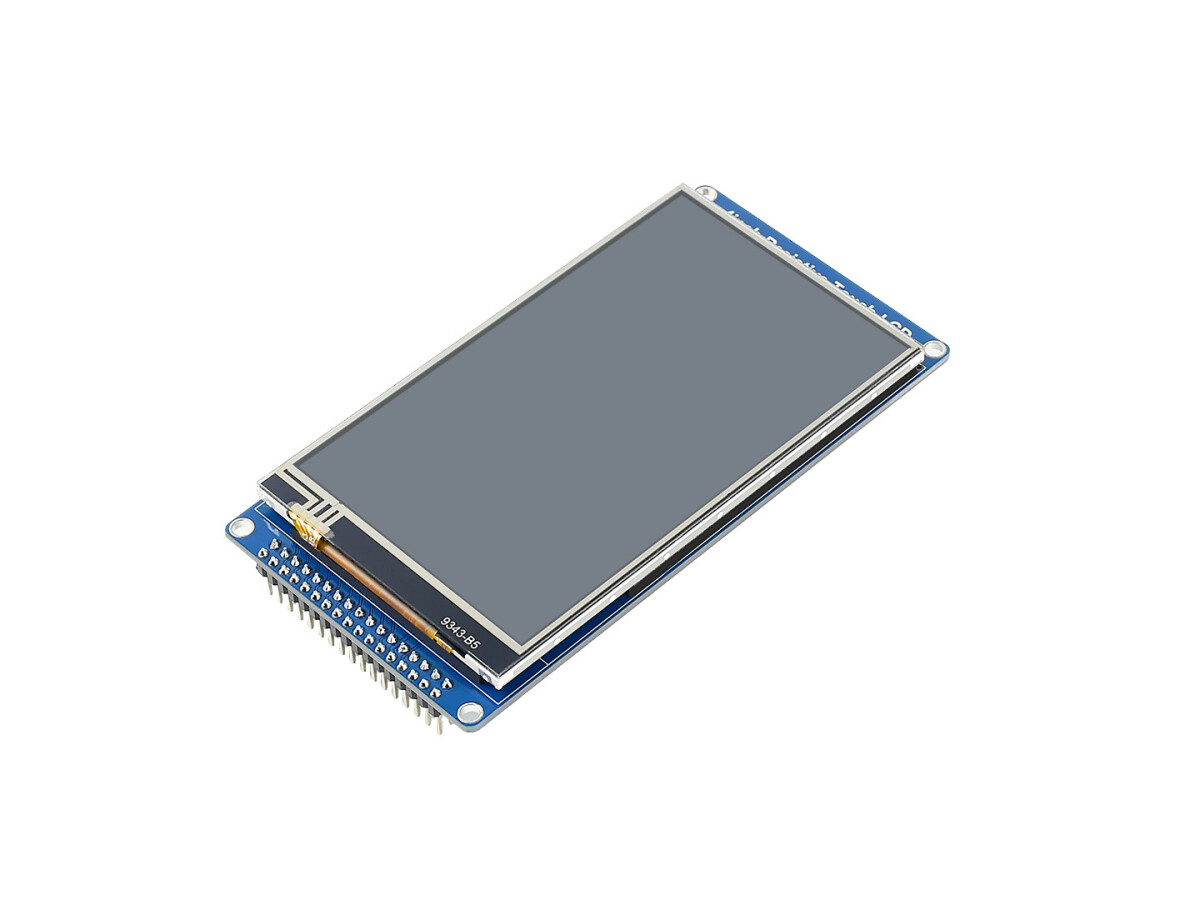

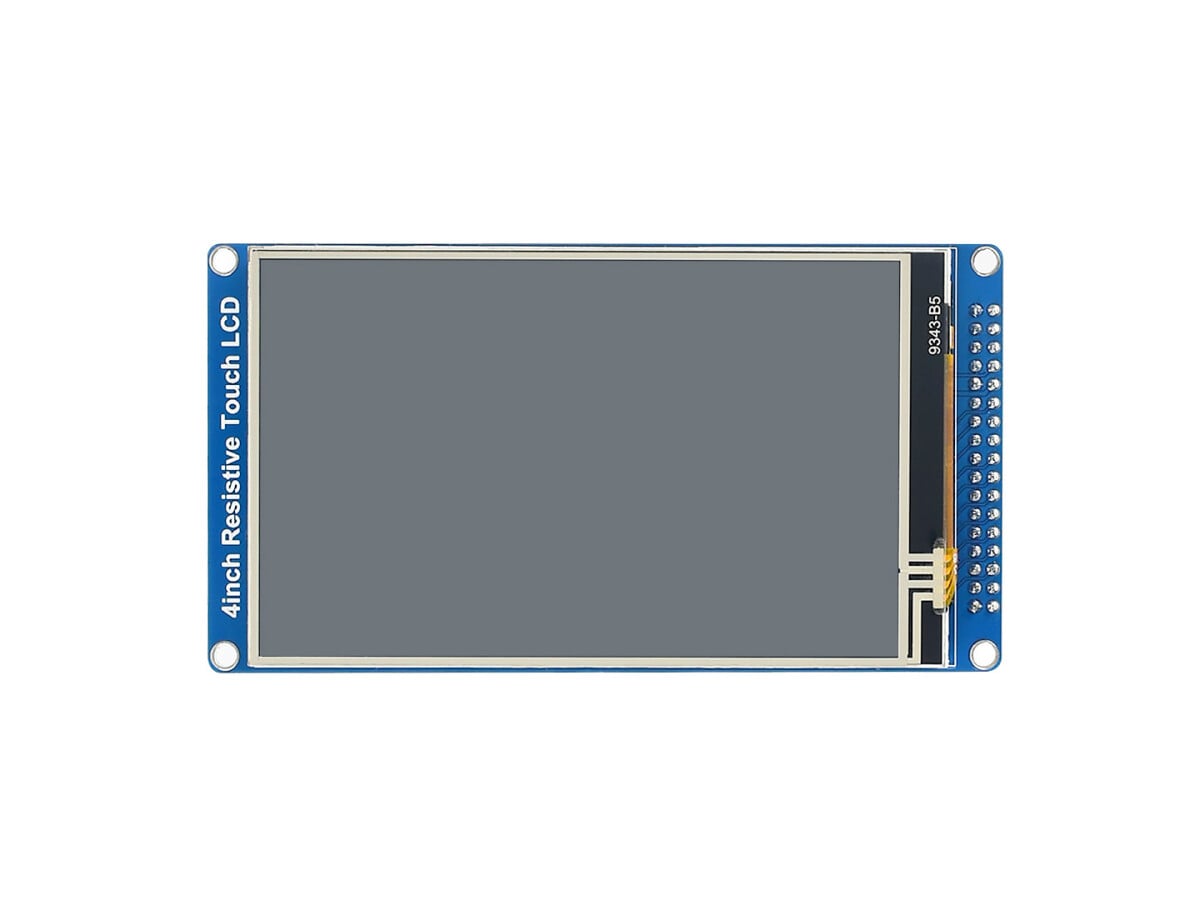

WaveShare 4-toms resistiv berøringslcd, 480×800, 8080 parallel interface

4-Zoll 480×800 Pixel IPS-LCD, resistivt touch, 8080 parallell interface

Oversigt

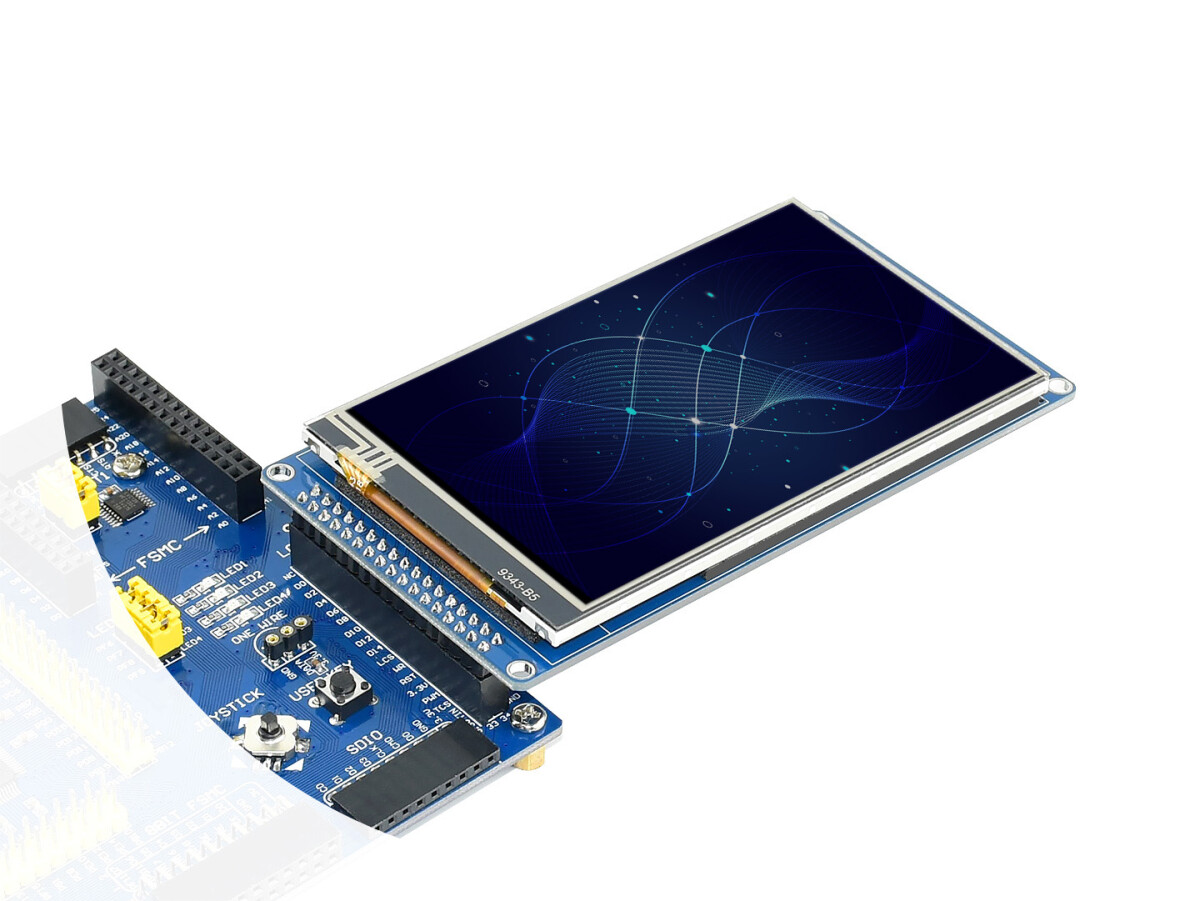

Dette er et flerfarvet grafisk IPS-LCD-display med en diagonal på 4 tommer, 480×800 pixels, med resistivt touchskærm. Det bruger den parallelle 8080-interface til LCD-kommunikation og understøtter værtskontrollere som STM32.

Funktioner

• 4-zoll 65K farvet skærm
• 480×800 opløsning, klar skærm
• Parallel übertragung mit 16-Bit-Bus, hohe Datenrate
• Indbygget touch-controller, mere behagelig berøringsoplevelse
• Programmerbar styring af baggrundsbelysning, energibesparende
• Leveres med udviklingsressourcer og manual (eksempler for STM32)

Vigtige parametre

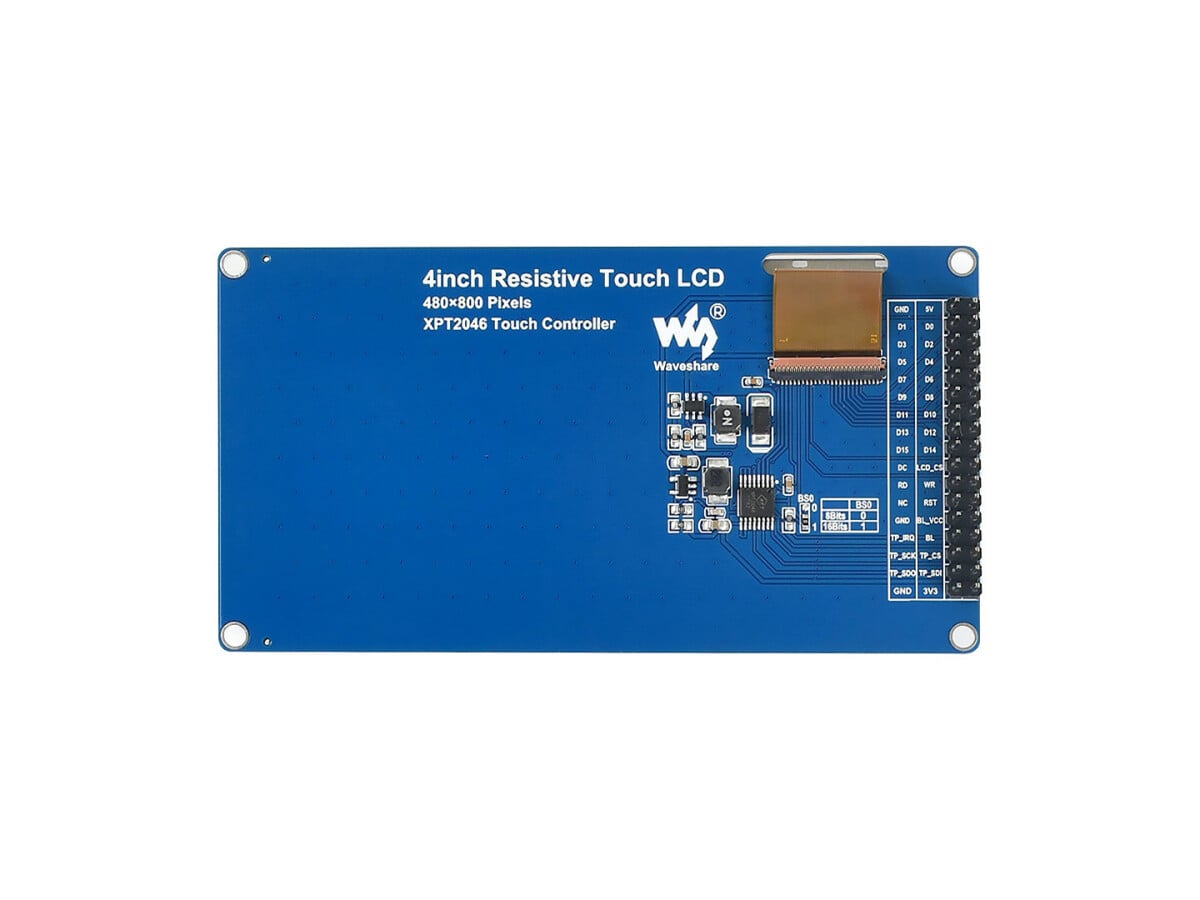

• Treiber: NT35510
• Touch-controller: XPT2046
• LCD-type: IPS
• Kommunikationsinterface: 16-bit parallelt
• Kontrolpanel: SPI
• Displayfarver: RGB, 65.000 farver
• Opløsning: 480×800
• Baggrundsbelysning: LED
• Skærmstørrelse (mm): 51,84mm x 86,40mm
• Ydre dimensioner: 59,0 mm x 111,0 mm
• Kontaktmetode: 4-leder resistiv
• Strømforsyningsspænding: 5V/3,3V
• Logikniveau: 3,3 V

Wiki: www.waveshare.com/wiki/4inch_Resistiv_touchskærm

Leveringsomfang

1. 4-zoll resistivt touch-LCD x1
