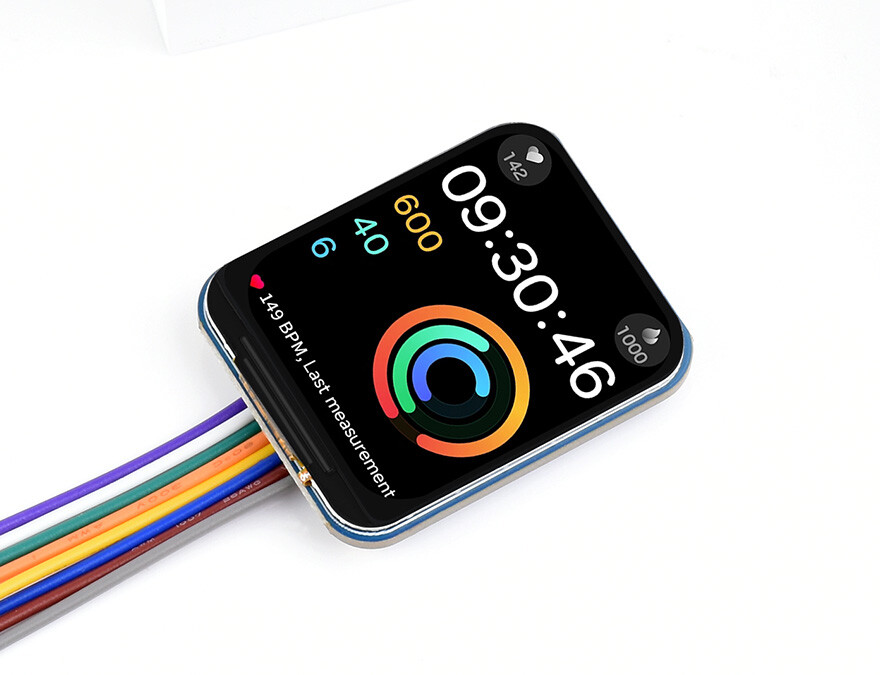

WaveShare 1,69 Zoll LCD-displaymodul 240×280 IPS SPI-interface 262K farver

1,69-tommers LCD-displaymodul, opløsning 240 x 280, SPI-interface, IPS, 262.000 farver. Integreret ST7789V2 driver chip.

• Størrelse: 1,69″
• Driftsspænding: 3,3V / 5V
• Opløsning 240 x 280 pixels
• Displayfarve: 262 K
• Kommunikationsinterface: 4-leder SPI
• Driver: ST7789V2
• SKÆRM: IPS
• PIXELSTØRRELSE: 0,11655 x 0,0,11655 mm
• Skærmstørrelse: 27,97 x 32,63 mm

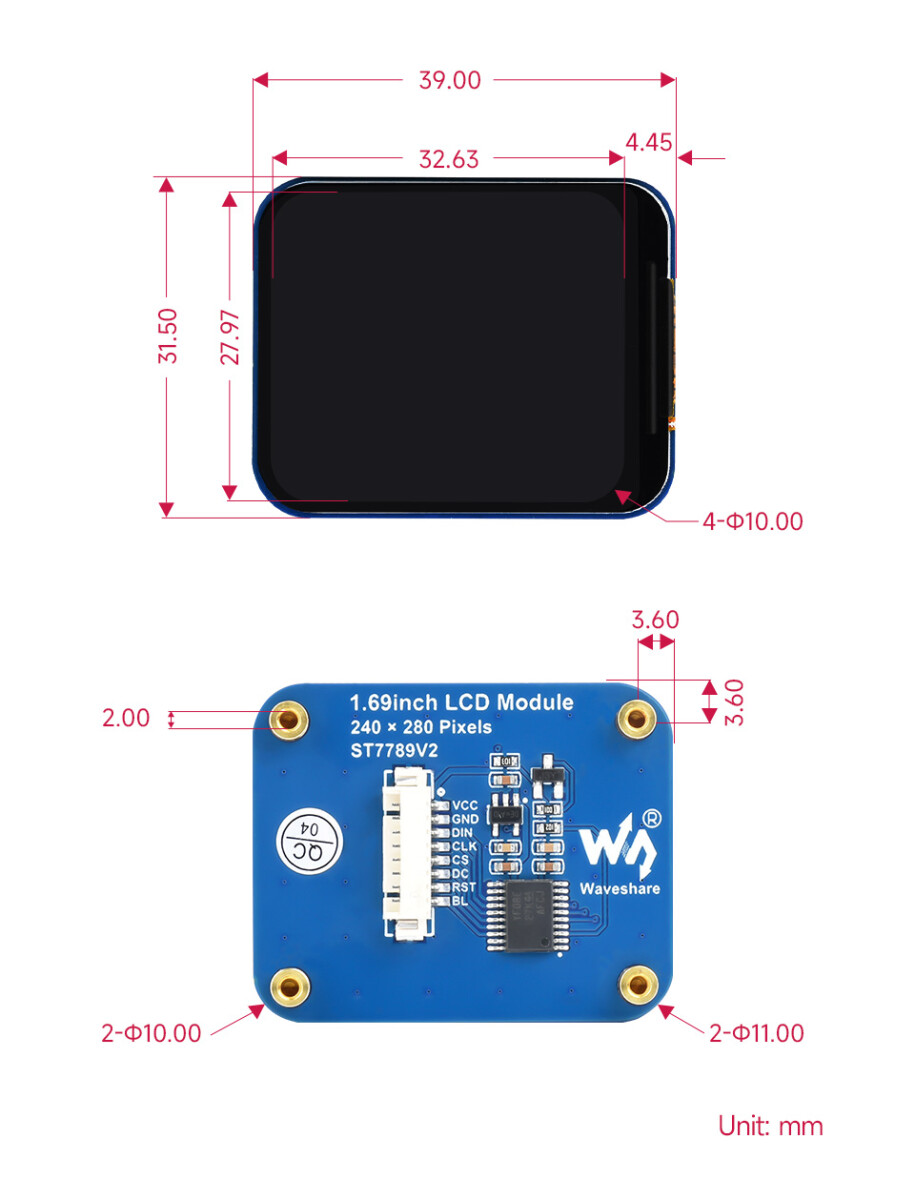

• Modulstørrelse: 31,50 x 39,00 mm

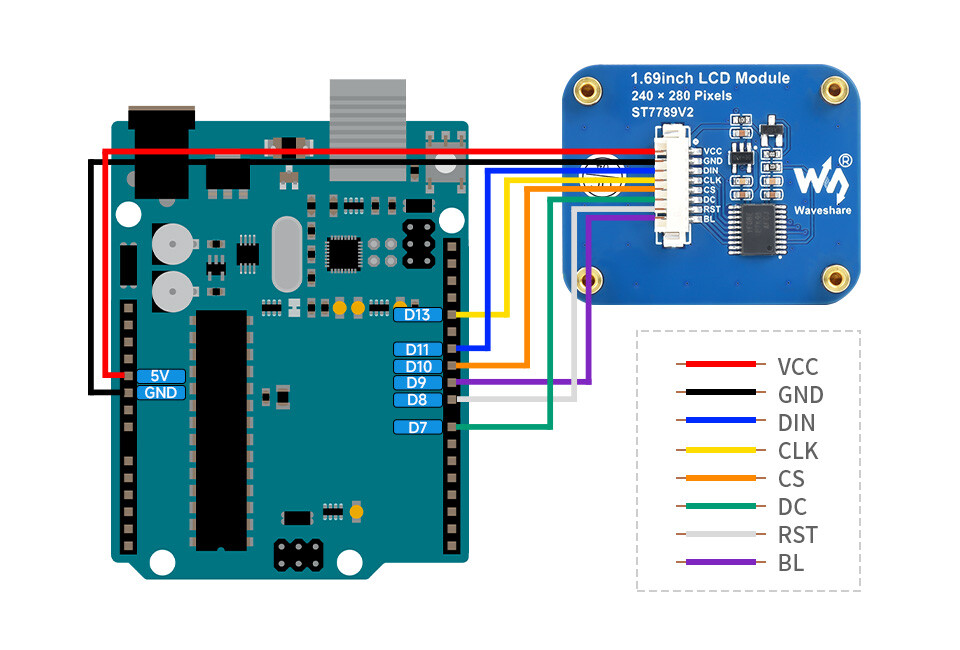

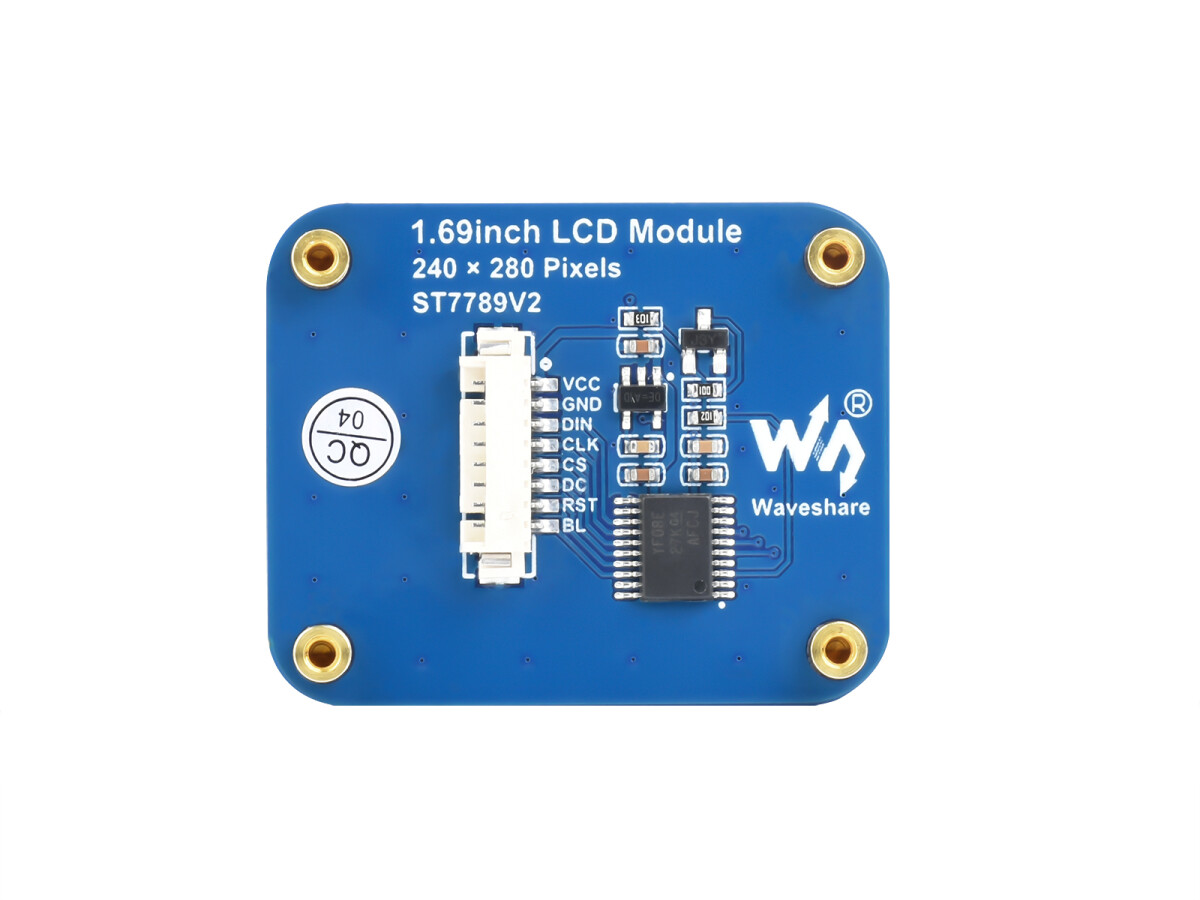

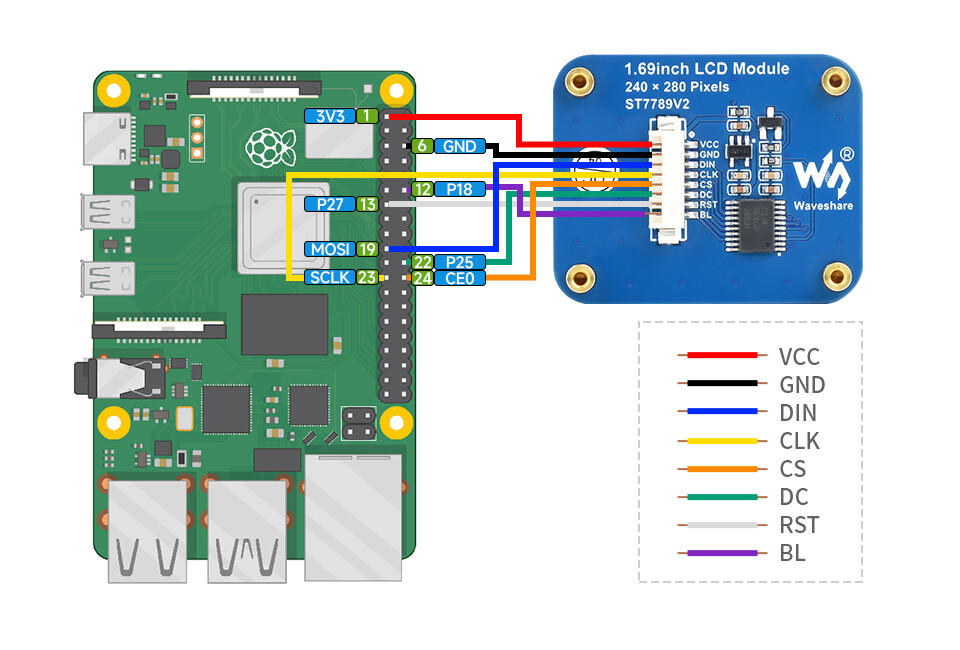

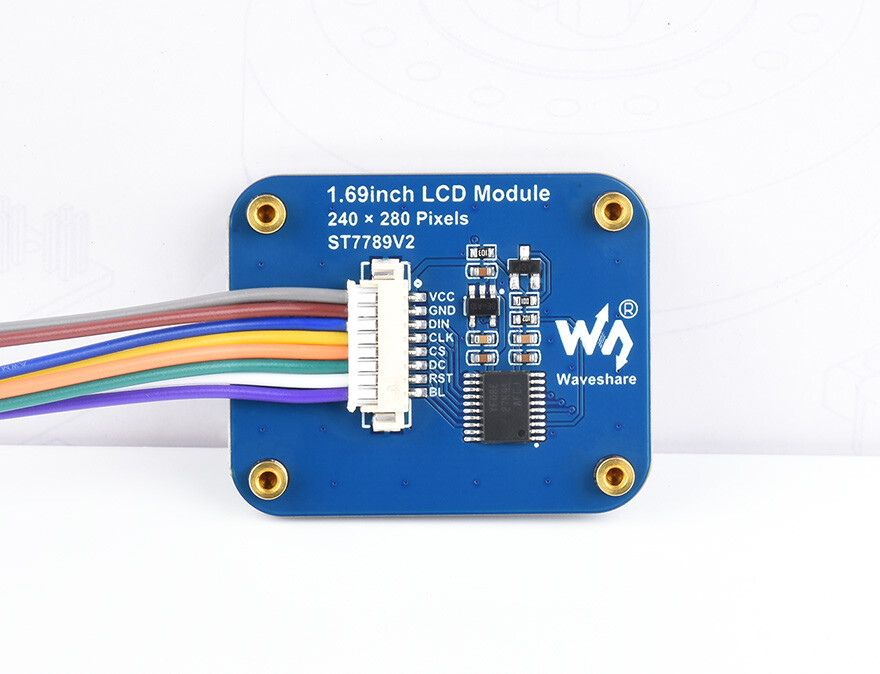

Pinlayout

• VCC: Strømforsyning (3,3 V / 5 V indgang)
• GND: Jord
• DIN: SPI-datainput
• CLK: SPI-ursinput
• CS: Chipvalg, Lav aktiv
• DC: Data-/Befehlsauswahl (höch für Daten, niedrig für Befehle)
• RST: Reset, lav aktiv
• BL: Baggrundsbelysning

Wiki: www.waveshare.com/wiki/1,69 Zoll LCD-Modul

Leveringsomfang

• 1,69-tommers LCD-modul x1

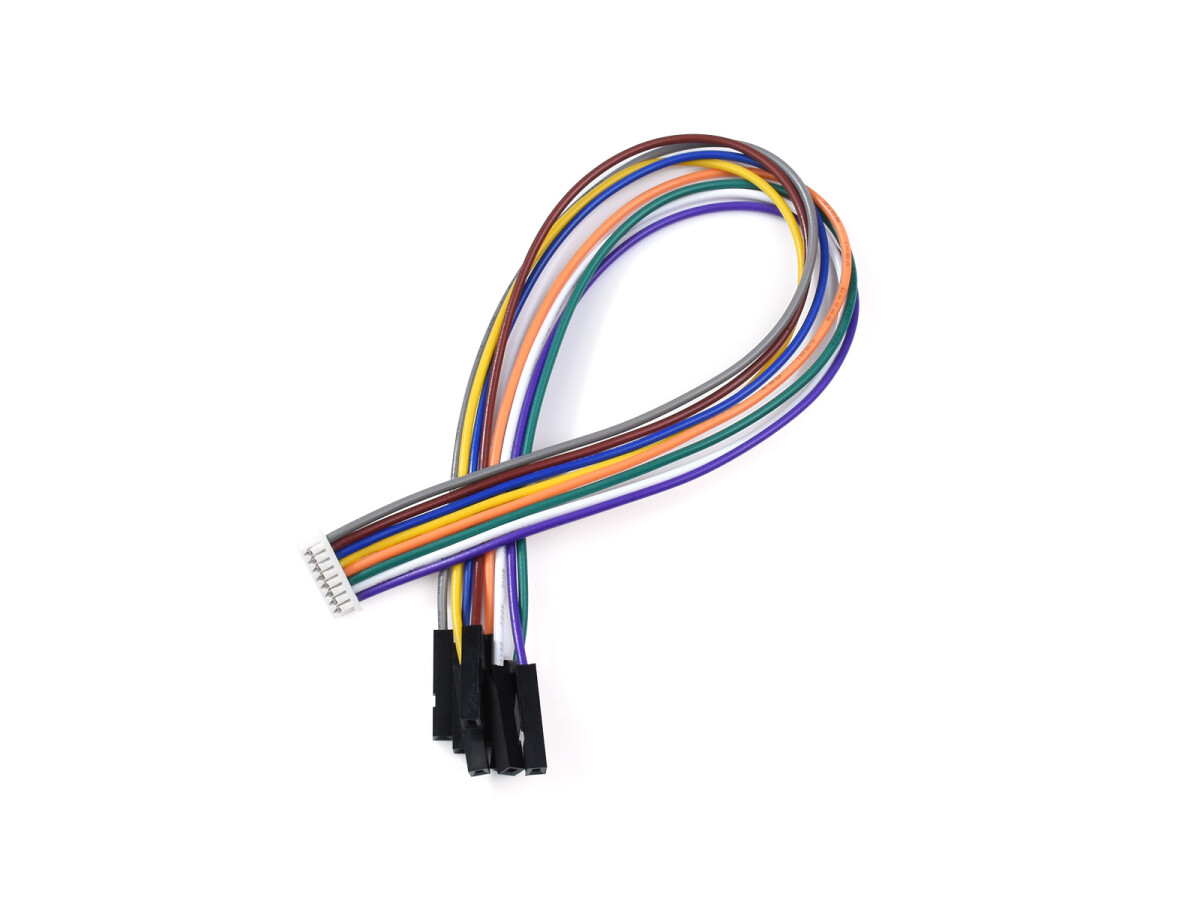

• GH1.25 20cm 8Pin kabel x1
