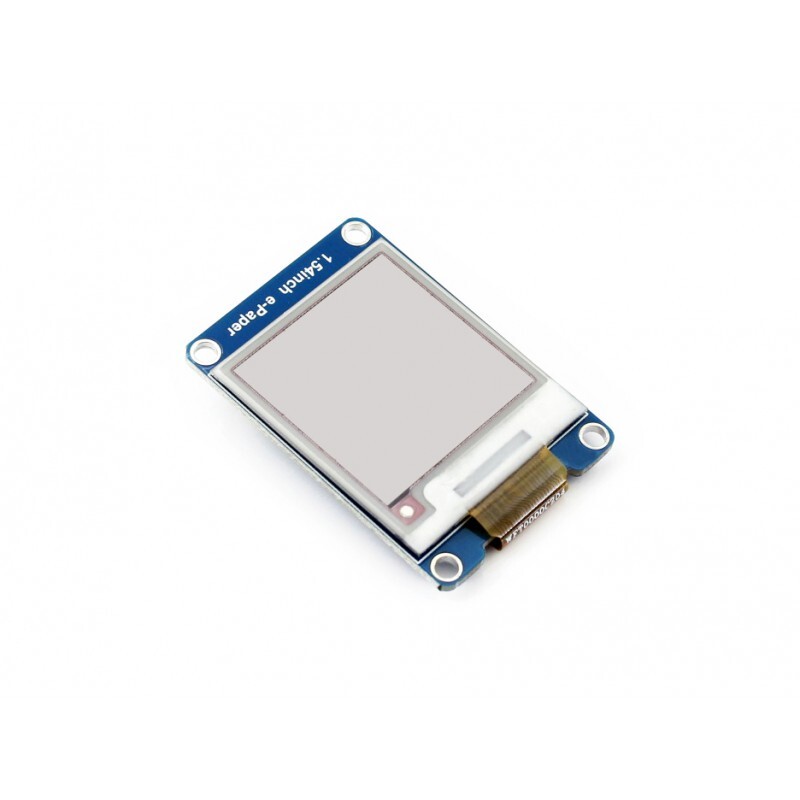

Waveshare 1,54 tommer 200×200 E-Ink E-Paper Display Modul trefarvet Arduino

Oversigt

Dette er et E-Ink display modul, 1.54 tommer, 200×200 opløsning, med indbygget controller, der kommunikerer via SPI interface, understøtter rød, sort og hvidt trefarvet display.

På grund af fordele som ekstremt lav strømforbrug, bred synsvinkel og stor effekt i sollys er det et ideelt valg til applikationer som hyldemærkning, industrielle instrumenter osv.

Specifikation

• Ingen baggrundsbelysning, viser det sidste indhold i lang tid, selv når enheden er slukket.
• Meget lavt strømforbrug, bruges i princippet kun til opdatering
• SPI-Schnittstelle, der Verbindung mit Controller-Karten wie Raspberry Pi/Nucleo usw.
• Spændingskonverter, kompatibel med 3,3V/5V MCU’er
• Leveres med udviklingsressourcer og manual (eksempler for Raspberry Pi/STM32)

Tekniske data

• Driftsspænding: 3,3 V / 5 V
• Interface: 3-tråds SPI, 4-tråds SPI
• Udprint-dimensioner: 48 mm × 33 mm
• Skærmstørrelse: 27,6 mm × 27,6 mm
• Afstand mellem punkter: 0,138 × 0,138
• Opløsning: 200 × 200
• Displayfarve: rød, sort, hvid
• Gråtoner: 2
• Opgraderingseffekt: 26,4 mW (typ.)
• Strømforbrug i standbytilstand: <0,017mW
• Synsvinkel: >170°
• Vægt: 0,024 kg

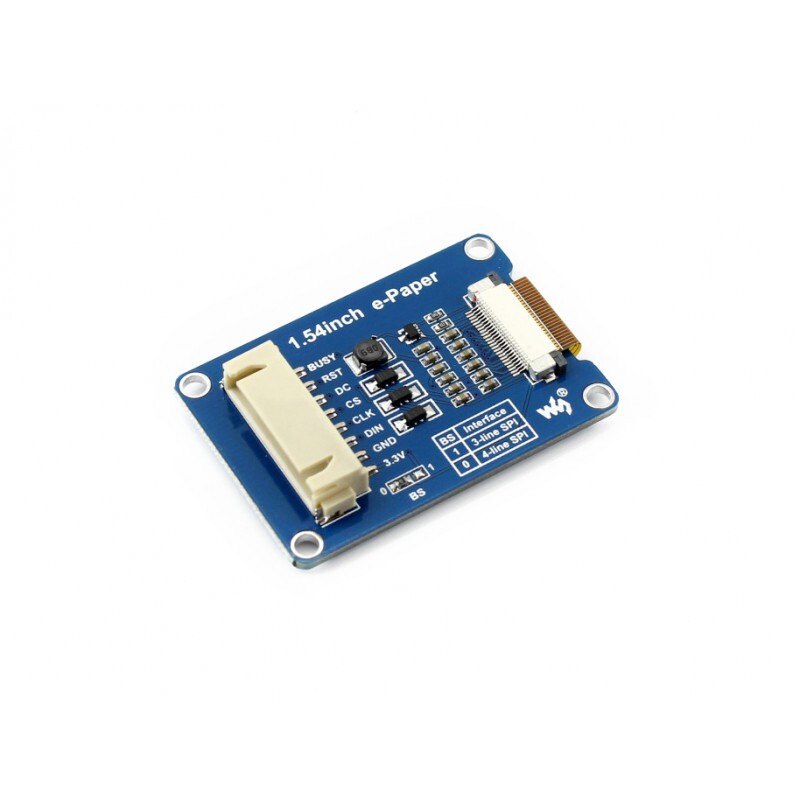

• Interface
• SYMBOLBESKRIVELSE VCC 3.3V/5V GND Jord DIN SPI MOSI-stift CLK SPI SCK-stift CS SPI-chip-udvalg, lav aktiv DC Data-/kommando-udvalg (høj for data, lav for kommando) RST Eksternal reset, lav aktiv BUSY Statusudgang, lav aktiv

Emballageliste

• 1x 1,54 Zoll e-Papir modul (B)
• 1x PH2.0 20cm 8Pin

Downloads

• WikiHersteller-Wiki
• Datasheet
