SparkFun Qwiic Tastatur – 12 Knapper

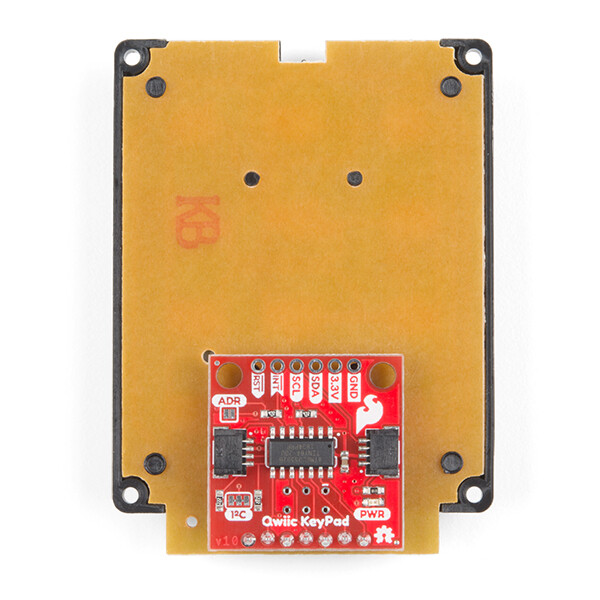

Tastaturer er meget praktiske inputenheder, men hvem gider binde syv GPIO-pins, lodde en håndfuld pull-up-modstande og skrive firmware, der spilder værdifuld processortid ved at søge efter tryk? SparkFun Qwiic Keypad leveres komplet og gør udviklingsprocessen for at tilføje en 12-tasters tastatur meget lettere. Ingen spændingsomformning eller behov for at finde ud af, hvilken I2C-pin der er SDA eller SCL – bare tilslut og start! Ved hjælp af vores praktiske Qwiic-system er det ikke nødvendigt at lodde for at forbinde den med resten af dit system. Vi har dog stadig 0,1″-stik udskåret, så du kan bruge et breadboard, hvis du foretrækker det.

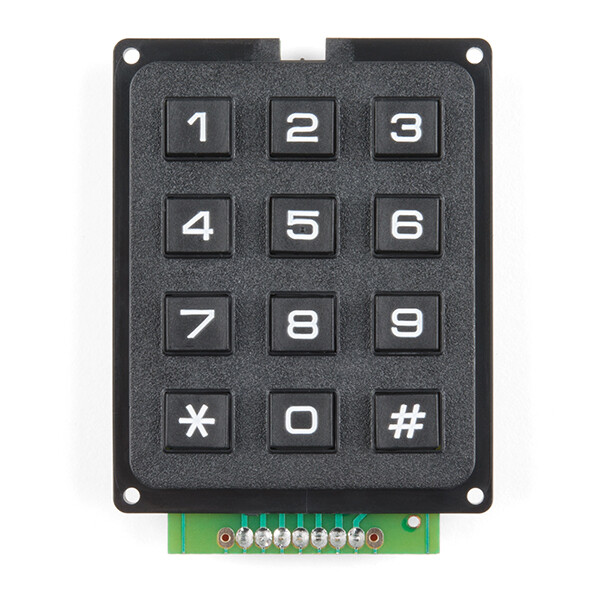

Hver af de 12 taster på tastaturet er mærket med 1, 2, 3, 4, 5, 6, 7, 8, 9, 0, * og # og formateret i samme layout som et telefon-tastatur, hvor modstanden for hver tastetryk ligger mellem 10 og 150 Ohm. Qwiic-tastaturet læser og gemmer de seneste 15 tastetryk i en FIFO-stak (First-In, First-Out), så du ikke behøver at spørge tastaturet konstant fra din mikrocontroller. Disse oplysninger er derefter tilgængelige via Qwiic-grænsefladen. SparkFuns Qwiic Keypad har endda en I2C-adresse, der kan konfigureres i software, så du kan have flere I2C-enheder på samme bus.

SparkFuns Qwiic-Connect-System er et økosystem af I2C-sensorer, aktuatorer, skærme og kabler, der gør prototyping hurtigere og mindre fejlbehæftet. Alle Qwiic-kompatible boards bruger en fælles 4-polig JST-stik med 1mm-raster. Dette reducerer pladsbehovet på printkortet, og polariserede forbindelser betyder, at du ikke kan tilslutte dem forkert.

Egenskaber:

• Software-valgbar slave-adresse
• Lavydstrøms ATtiny85-regulator
• Trykknapper med tidsstempel
• Standard I2C-adresse: 0x4B
• 2x Qwiic-kontakter
