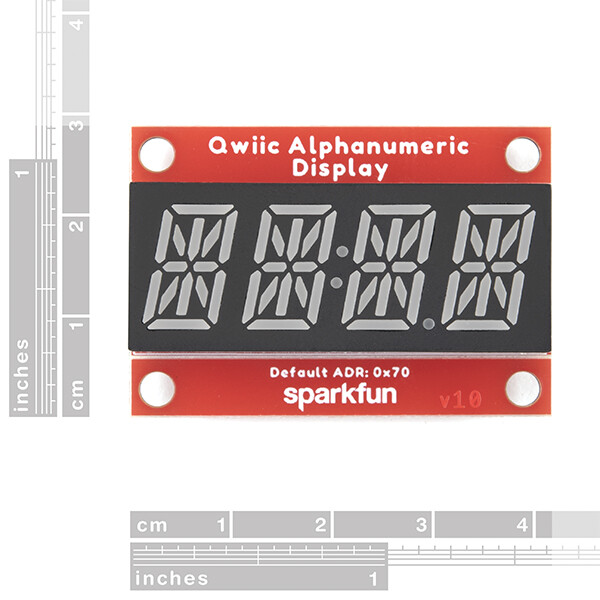

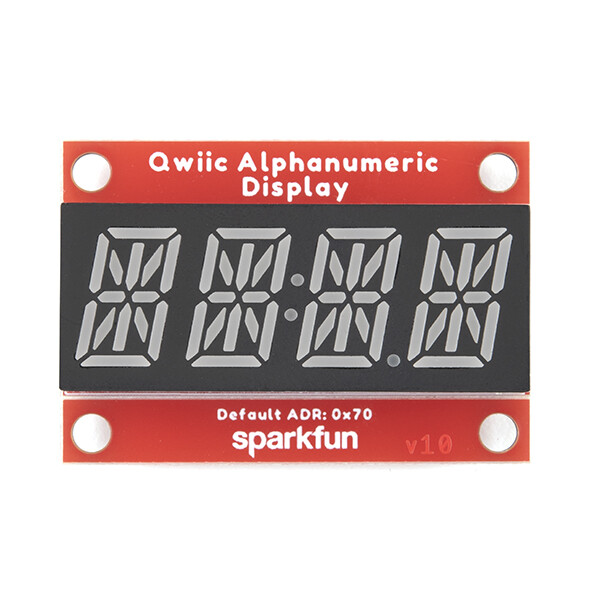

SparkFun Qwiic Alfanumerisk display, blå, 14 segment, I2C, QWIIC

Det helt nye SparkFun Qwiic Alfanumerisk display introduceres. Med disse Fire segment-cifre kan vise alle typer tal, tegn og symboler. Qwiic Bare sætte i og komme i gang. Ingen lodning, ingen behov for at finde ud af, hvad SDA eller SCL er, og ingen spændingsregulator eller oversættelse er nødvendig!

De SparkFun Alfanumerisk display Arduino-biblioteket gør det så nemt at printe strenge på displayet, som om du bare skulle bruge print() funktionen. Med dette bibliotek kan du sende I2C-kommandoer til VK16K33 LED-driver-chippen for at tænde segmenterne (inklusive decimalpunktet eller det dobbelte punkt) og endda få din streng til at blive vist på displayet. Du kan downloade biblioteket via Arduino-biblioteksmanager ved at søge efter ‘SparkFun Alphanumeric Display’, eller du kan downloade GitHub-repositoryet som en .zip-fil og installere biblioteket fra derfra.

VK16K33-LED-driver-chips kan også sende I2C-kommandoer til displayet.

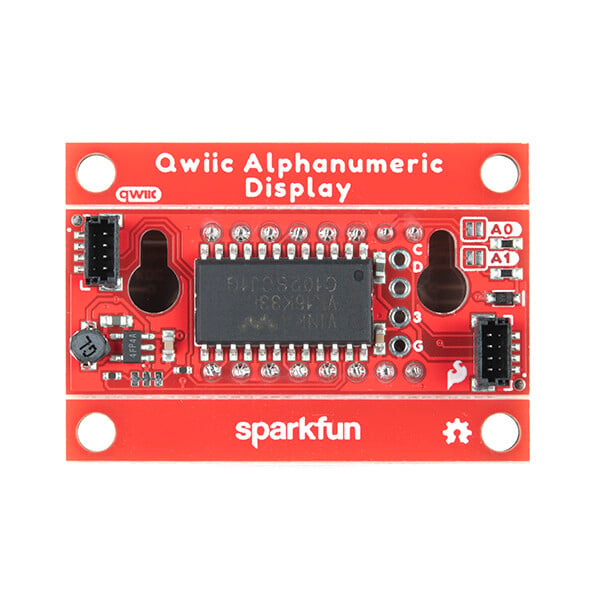

VK16K33 understøtter også I2C-adressekonfiguration. Bare forbind en kombination af adressespider på bagsiden, og du kan kommunikere med op til fire displays på samme bus. Vores slanke printpladedesign tilbyder desuden aftagelige stand-off huller, vertikale Qwiic-tilslutninger og interne monteringshuller.

SparkFun Qwiic Connect System er et økosystem af I2C-sensorer, aktuatorer, skærme og kabler, der gør hurtigere og mindre fejlbehæftet prototyping. Alle Qwiic-kompatible boards bruger en fælles 4-polig JST-stik med 1 mm afstand. Dette reducerer den nødvendige PCB-plads, og de polariserede forbindelser betyder, at du ikke kan tilslutte dem forkert.

Funktioner:

• Blåt display
• Driftsspænding: 3,3 V
• Integreret RC-oscillator
• Maksimalt antal segmenter: 128
• 13×3 Matrix-Taste-Scan-schaltung
• 16-trins dimmer
• I2C-adresse: 0x70 (0x71, 0x72, 0x73)
• 2x Qwiic stik
• 2x vægbeslag

alarmlarm, ovne og mikrobølgeovne. Ved at tilføje flere segmenter til hvert ciffer kan du vise mere end bare tal! Introducerer det helt nye SparkFun Qwiic Alfanumeriske Display. Disse blå fjorten-segment cifre giver dig mulighed for at vise alle slags tal, tegn og symboler. Med Qwiic, skal du blot tilslutte det og komme i gang. Ingen lodning, ingen behov for at finde ud af, hvilken der er SDA eller SCL, og ingen spændingsregulering eller oversættelse kræves!

VK16K33 understøtter også konfiguration af I2C-adresse. Bare ved at lukke en kombination af adressekontakterne på bagsiden kan du kommunikere med op til fire displays på samme bus. Vores slanke bundkortdesign har desuden aftagelige stand off-huller, lodrette Qwiic-stik og interne monteringshuller.

Funktioner:

• Blåt display
• Driftsspænding: 3,3 V
• Integreret RC-oscillator
• Maksimalt antal displaysegment: 128 mønstre
• Scanner kredsløb for 13×3 matrix nøgler
• 16-trins dæmpnings kredsløb
• I2C-adresser: 0x70 (0x71, 0x72, 0x73)
• 2x Qwiic-stik
• 2 x vægbeslag
