SparkFun Photoakustisk Spektroskopi CO2-sensor PASCO2V01 (Qwiic)

Der SparkFun CO2-Sensor til fotoakustisk spektroskopi Indeholder XENSIV™ PAS CO2-sensoren fra Infineon©, som måler højt præcise CO2-værdier i direkte parts-per-million-format (ppm) via I2C, UART og PWM. PAS CO2 bruger et fotoakustisk spektroskopisystem, der kombinerer et smalbåndfiltreret IR-lys og en højfølsom mikrofon inde i sensorkammeret for at måle CO2-koncentrationer fra 0 til 32.000 ppm med en bedste nøjagtighed på ±(30 ppm + 3 %) ved aflæsning mellem 400 ppm og 5.000 ppm. Det indeholder også en mikrocontroller, der konverterer dataene direkte til ppm via en af de tre kommunikationsgrænseflader.

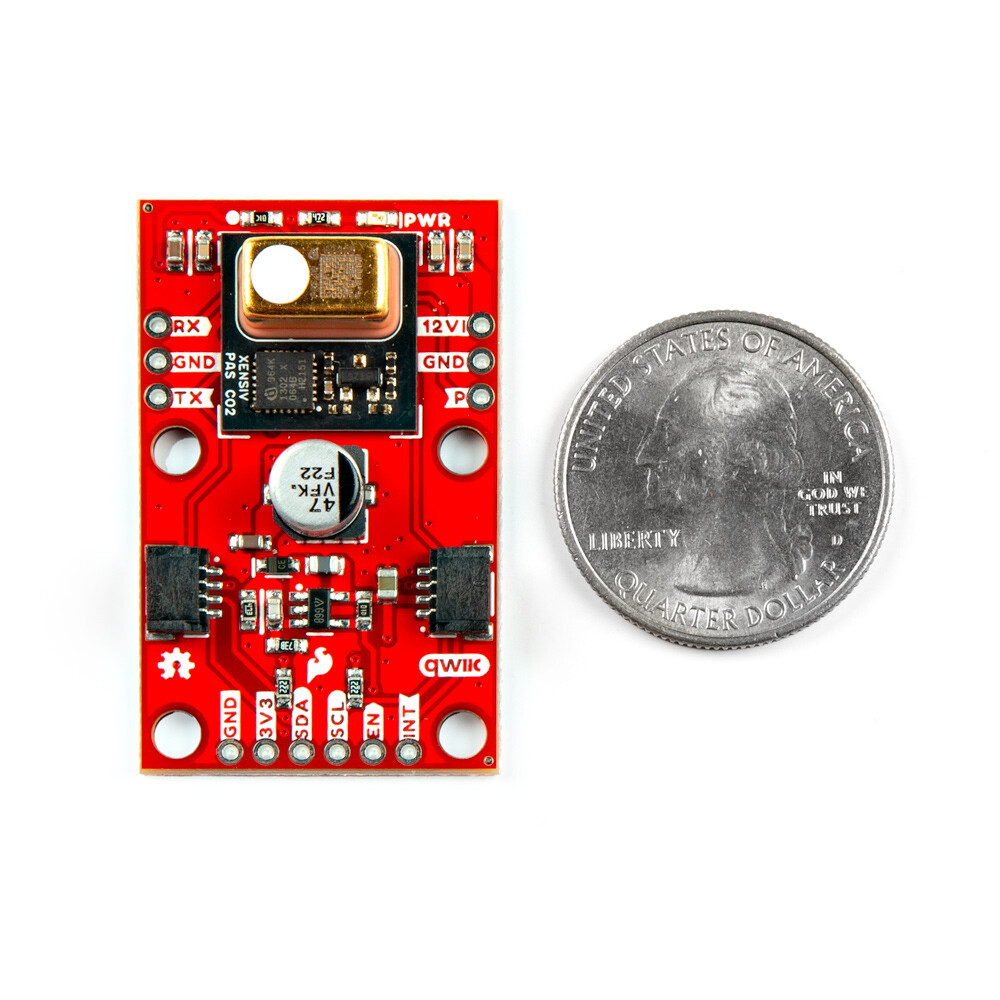

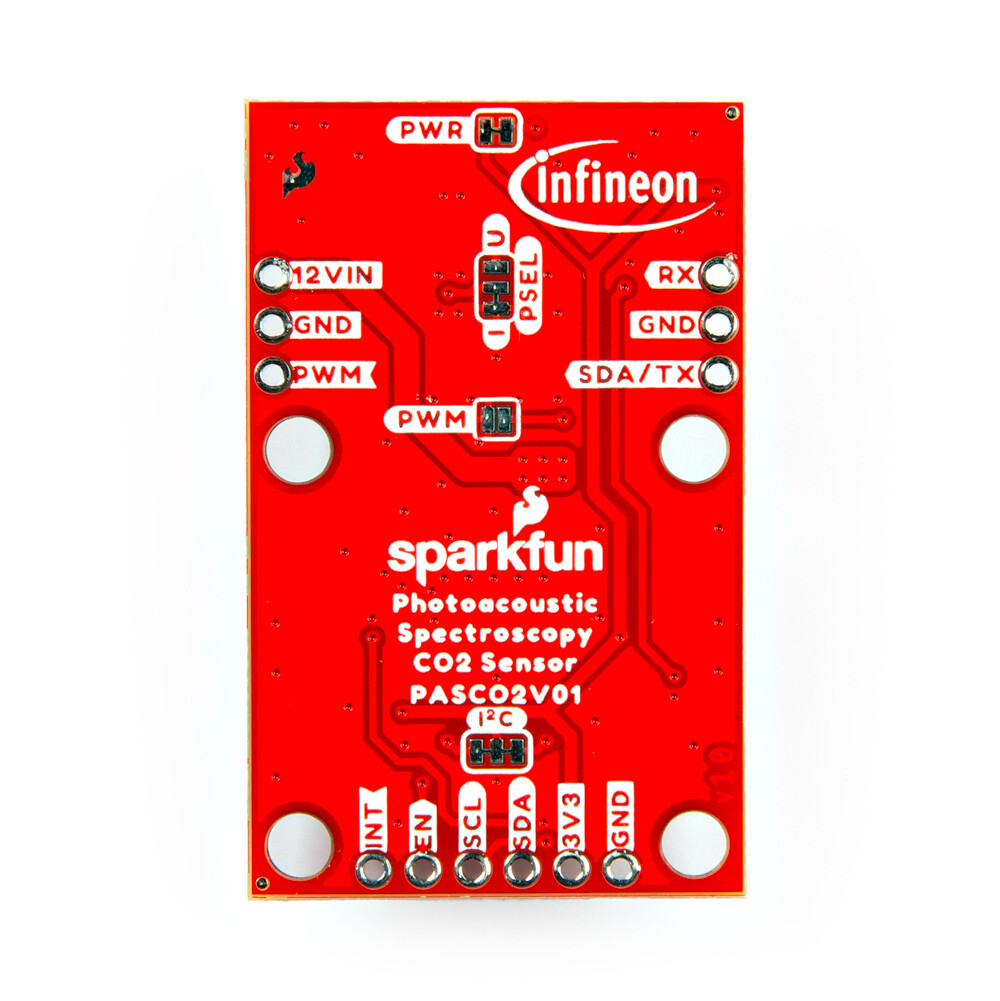

Den IR-emitter for PAS CO2 kræver en 12 V strømforsyning. Derfor har vi installeret en AP3012 Boost-regulator med en række af afkoblingskondensatorer, så den kan levere rene 12 V fra de 3,3 V, der kommer via en Qwiic-forbindelse. Derfor er dette kort lidt større end det standard 1-tommers kort. Qwiic-udgange og mål: 1 tomme x 1,6 tommer. Denne breakout leder I2C-bussen til et par Qwiic-stik, men vi har også bragt alle stikkene på PAS CO2-sensoren ud med 0,1 tommer afstand. Med afstandsstykker kan brugerne vælge den ønskede kommunikationsmetode og strømforsyning.

Der Interrupt-Pin på PAS CO2 har en unik funktionalitet, der går ud over en typisk hardware-interrupt og bruges til at signalere alarmgrænser, data klar og sensor aktiv status. Brugeren kan også konfigurere det, så det aktiveres som en tidlig startbesked under kontinuerlig måling, og det kan kobles til aktiveringspinnen på Boost-regleren for kun at aktivere det under aktive målinger for at spare strøm. For at forenkle dette har vi placeret disse to pinde i tilstødende huller.

Bemærk: PASCO2V01-sensorene kræver en kalibreringsperiode på én uge, hvor alle målinger tages hvert 10. sekund. I løbet af denne periode skal sensoren være udendørs i mindst 30 minutter under målingen. Detaljerede oplysninger om kalibreringsprocessen findes i dokumentationen “Automatisk basislinje-offset-korrektion (ABOC) og tvungen kompensationsskema (FCS)” på fanen “Dokumenter”.

Funktioner:

• Tre kommunikationsinterfaces:
  • I2C (Standard)
    • Adresse: 0x28
    • 2x Qwiic-porte
  • UART
  • Pulsbreddevariabel
• Forsyningsspændingsområder:
  • VDD3.3: 3,0–3,6 V (3,3 V typ.)
  • VDD12: 10,8–13,2 V (12 V typ.)
• Fotoakustisk spektroskopi-målingssystem
  • Indbygget mikrocontroller giver direkte målinger af ppm.
• Tre driftsformer:
  • Drift
  • Kontinuerligt
  • Enkel optagelse
• CO2-måleområde: 0–32.000 ppm
• Maksimal CO2-målenøjagtighed: ±(30 ppm + 3 % af måleværdien)
  • Maksimal nøjagtighed: Måleværdi mellem 400 ppm og 100 ppm. 5.000 ppm
• Driftsmiljøtemperatur: 0–50 °C
• Relative luftfugtighedsområde i drift: 0–85 % RH
