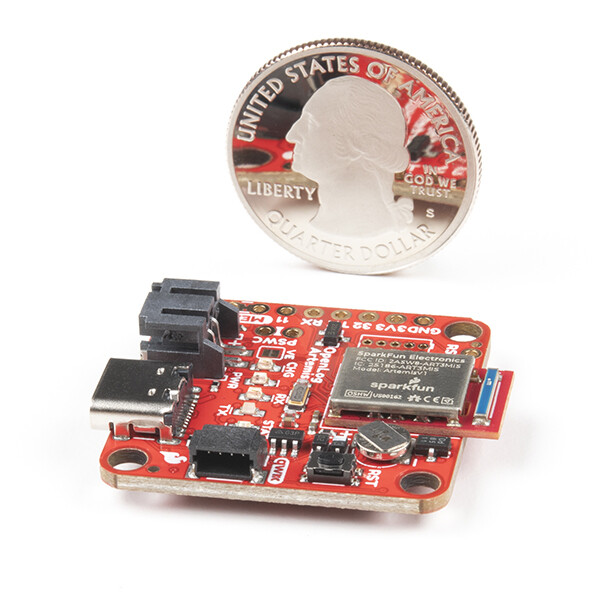

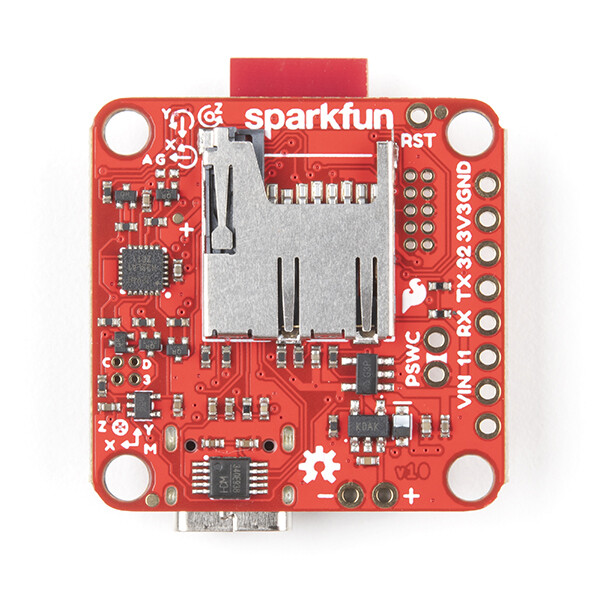

SparkFun OpenLog Artemis Open Source Datalogger

Der SparkFun OpenLog Artemis er en open kildeDat Logger, som er forprogrammeret til at Inertialmassemåler og GPS automatiske registrering Serielle data og forskellige Tryk-, Fugtighed– og AfstandssensorerAlt uden at skrive en eneste kode. OpenLog Artemis eller “OLA” genkender, konfigurerer og logger Qwiic-sensorer automatisk. OLA er specielt designet til brugere, der kun ønsker at indsamle mange data i en CSV-fil og derefter skal vende tilbage til deres større projekt.

I leveringsomfanget af hvert OpenLog Artemis er der en IMU inkluderet til den integrerede registrering af treakset akselerationsmåler, gyroskop og magnetometer. Mens den originale 9DOF Razor brugte MPU-9250, bruger OpenLog Artemis den nyeste ICM-20948 fra InvenSense, som muliggør registrering af alle ni akser med næsten 250 Hz. Bare slå OpenLog Artemis til, og al indgående seriell data vil automatisk blive optaget i en logfil med understøttede baudrater op til 500.000 bit/s! OLA har desuden fire ADC-kanaler på kanten af printpladen. Spændinger op til 2 V kan registreres med 14-bit præcision, op til 1900 Hz for en kanal og 1000 Hz for alle fire kanaler. Baseret på feedback fra brugere har vi desuden inkluderet en integreret RTC, så alle data kan stemples med et tidsstempel.

OpenLog Artemis er i høj grad konfigurerbar via et brugervenligt serielt interface. Bare tilslut en USB-C-kabel og åbn et terminal med 115.200 Bit/s. Logningsoutputten strømmes automatisk både til terminalen og microSD-kortet. Ved at trykke på en hvilken som helst knap åbnes konfigurationsmenuen.

OpenLog Artemis scanner, genkender og konfigurerer automatisk forskellige Qwiic-sensorer (ingen lodning! Ingen programmering!), der er tilsluttet printpladen. Den automatiske genkendelse understøttes i øjeblikket for følgende Qwiic-produkter:

• uBlox GPS-moduler (breddegrad/længdegrad, højde, hastighed, DVT, tid, dato):
  • ZED-F9P, 1 cm høj præcist GPS
  • NEO-M8P-2 2,5 cm højpræcist GPS
  • SAM-M8Q 1,5 m 72-kanal GPS
  • ZOE-M8Q 1,5 m kompakt GPS
  • NEO-M9N 1,5 m GPS
• MCP9600 termoelementforstærker
• NAU7802 Vejesensorforstærker
• LPS25HB lufttryksensor
• BME280 Fugtigheds- og lufttryksensor
• MS5637 Lufttryksensor
• MS8607 tryk-fugt-temperaturssensor
• Højpræcis temperatursensor TMP117
• AHT20 Fugtigheds- og temperaturføler
• SHTC3 Fugtigheds- og temperaturføler
• Luftkvalitetssensor CCS811
• SGP30 luftkvalitetssensor
• SCD30 CO2 og luftkvalitetsensor
• VEML6075 UV-sensor
• VCNL4040 Abstandssensor
• VL53L1X LIDAR-afstandssensor
• ADS122C04 ADC PT100-sensor
• Qwiic Mux muliggør forbindelsen af op til 64 individuelle busser!
• Der kommer hele tiden nye boards til!

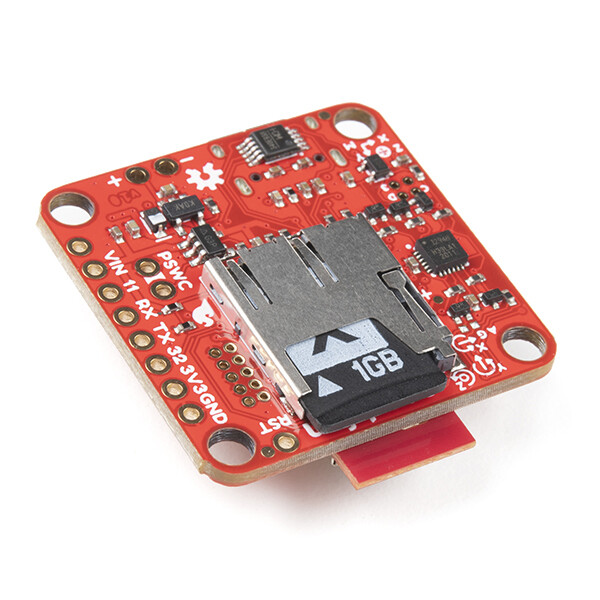

Dieses OpenLog bruger almindelige microSD-kort til at optage filer med tekst i kommaadskilt format. Du har sandsynligvis allerede et microSD-kort liggende, men hvis du har brug for flere enheder, kan du se de relevante artikler nedenfor. OpenLog Artemis understøtter microSD-kort formateret som FAT32 samt de ældre FAT16-formater op til 32 GB. OpenLog Artemis understøtter i øjeblikket ikke microSD-kort med exFAT format, men vi planlægger at tilbyde dette i fremtiden.

Funktioner:

• Artemis-modul (Cortex-M4F-baseret Apollo3-mikrokontroller): Konfigurerbart via CH340E og Artemis-firmware-upload-GUI.
• Driftsspændingsområde
  • 3,3 V til 6,5 V (med stelnummer og valgfri ekstern strømafbryder)
    • 5V via USB (via 5V eller USB Type-C)
    • 3,6 V til 4,2 V med LiPo-batteri (via VBATT eller 2-pin JST)
      • Indbygget enkeltcelle LiPo-ladere MCP7381
      • Minimum 450 mA opladningsstrøm
    • 3,3 V (over 3V3)
• Nuværende forbrug
  • ~20 mA (drift)
  • ~80µA (strømforbrug i hviletilstand)
  • ~18 µA (Dybstrøm – Styring slået fra)
• Havne
  • 1x USB Type C
  • 1x LiPo-batteri aktiveret
  • 1x I2C, der er kompatibel med Qwiic, med strømstyring
  • 1x SWD 2×5-header
  • 4x Analodigital: 14-bit, op til 1900 Hz, max. 2 V (kompatibel med 3,3 V)
  • Seriel: Protokolleringshastigheder op til 500.000 Bit/s [1]
  • 1x microSD-stik: Understøttelse for FAT32 og ældre FAT16-formater op til 32 GB med strømstyring
• RTC med 1-mAh batteribackup
• Aufzeichnung von 9 Achsen IMU mit einer Frequenz von bis zu 250 Hz: ICM-20948 via SPI-schnittstelle.
• LED’er
  • Effekt
  • LiPo-ladetilstand
  • Seriel overførsel og modtagelse
  • Status
