SparkFun MyoWare 2.0 trådløst skærm til MyoWare 2.0 muskel-sensor

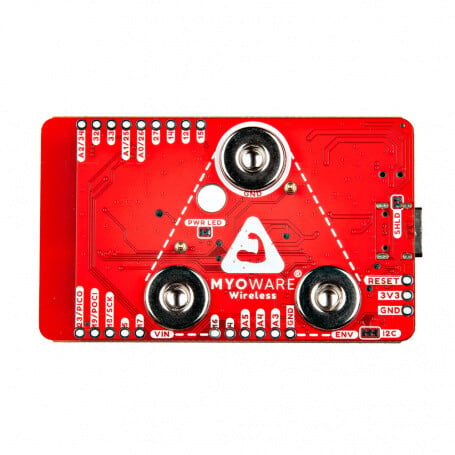

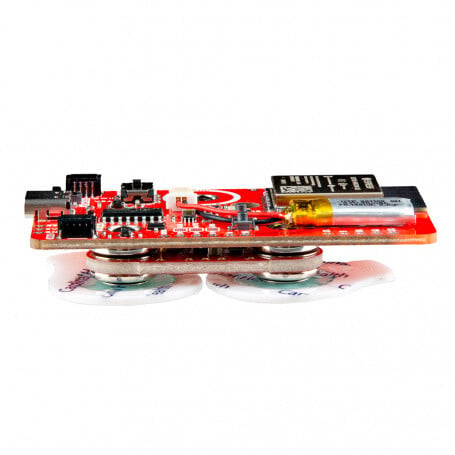

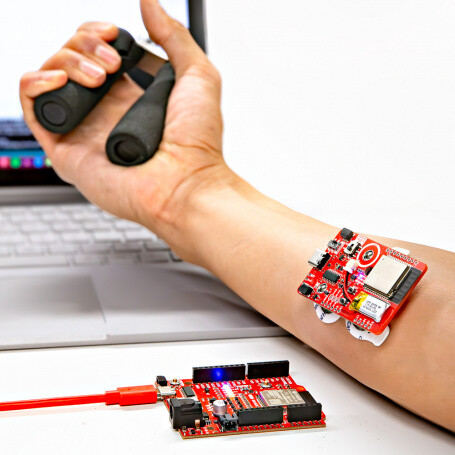

Det MyoWare® 2.0 trådløst skærm erhverves, for at måle MyoWare 2.0 Muskel-sensor for at indsamle og sende sensordata trådløst med ESP32-WROOM! Dette display indeholder også et indbygget LiPo-batteri til fjernforsyning af muskelsensoren og ESP32-modulet. Wireless Shield er udstyret med Snap-on forbindelser og Low-Profile Pogo-pins på printpladen, så du nemt kan stable det oven på MyoWare 2.0 muskelsensoren. Vælg blot en strømkilde og sæt kontakten til “ON” for at give sensoren al den energi, den har brug for til at udløse sin myoelektriske magi.

Den USB-Typ-C- og CH340-USB-til-Seriel-konverter på kortet muliggør seriell programmering med hjælp af Arduino IDE. Som forventet, sætter en reset-knap ESP32 tilbage. På printpladen er der forskellige beskyttelseskredsløb: ESD-beskyttelsesdioder til USB-dataledninger, en genstartbar PTC-sikring for VUSB og ideelle dioder til at beskytte på VUSB- og VBATT-strømforsyningsnet.

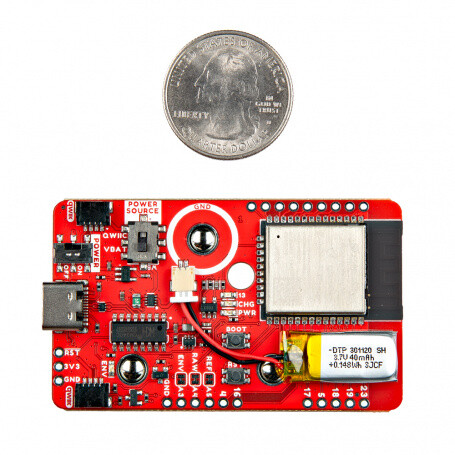

Ein 40-mAh-Lithium-Polymer-Akku (LiPo) mit einzelzelle ist an jedes Board angeschlossen. Akkum kan oplades via USB-Type-C-port, og den specielle LiPo-ladekreds er indstillet til en opladningshastighed på ca. 40 mA.

Spændingen reduceres til 3,3 V. Med de medfølgende kontakter kan brugerne vælge deres strømkilde og tænde/slukke for kortet. Der er også en knap til manuelt at sætte ESP32 i bootloader-tilstand. Denne knap kan også bruges som en generel kontakt. Kortet er udstyret med to vandrette Qwiic-stik og 2,2 kΩ pull-up modstande, så du kan tilslutte yderligere Qwiic-kompatible enheder, hvis du ønsker det. Standardiserede gennembrøde (PTHs) med et afstand på 0,1 tommer bryder nogle af ESP32-modulets stik ved kanten af printpladen for brugeren.

Denne printplade indeholder desuden status-LED’er til strøm (PWR), opladningstilstand (CHG), bruger-LED (13) og miljømåling (ENV). Der er yderligere jumper til strømforsyning (PWR), USB-skærmning (SHLD), reference (REF), rå-EMG (RAW), kurve (ENV) og I2C-trækmodstande (I2C). Brug den som undervisningsmateriale for at reducere antallet af kabler i dit system eller tilføj et myoelektrisk præg til dit Halloween-kostume!

Bemærk: Bearbeitung af dette produkt kan tage længere tid på grund af batteriet, der er installeret i enheden, og er derfor ikke egnet til forsendelse samme dag. Derudover kan disse batterier ikke sendes med land- eller economy-metoder til Alaska eller Hawaii. Vi beklager eventuelle ulemper.

Vigtigt: MyoWare og Wireless Shield er ikke beregnet til at diagnosticere sygdomme eller andre tilstande, eller til at behandle, lindre, helbrede eller forebygge sygdomme hos mennesker eller dyr.

Funktioner:

• Indgangsspænding
  • 5 V via USB-Type-C-anslutning
• Udgangsspænding (f.eks. „VIN“)
  • 3,3 V via spændingsregulator (RT9080)
  • 3,3 V via Qwiic-tilslutning
• ESD-Schutzdioder for USB-dataledninger
• Ideelle dioder til beskyttelse i VBATT- og VUSB-netværkene
• Tilbageførbar PTC-sikring (Nominel spænding 6 V/500 mA)
• Knap
  • Strømkilde
  • Tænd/Sluk
• Indbygget LiPo-batteri
  • Nominel kapacitet: 40 mAh
  • Nominalspænding: 3,7 V
  • Maksimalt opladningsstrøm: 1 C (40 mA)
• MCP73831 Single-cell LiPo Lad IC
  • Ladestrømstil er indstillet til ca. 40 mA
• 3,3-V spændingsregulator
• MyoWare® 2.0 Muskel-sensor formfaktor
  • 3x hunsknapper (udgang for strøm og EMG-bølgeform)
• Espressif ESP32-WROOM-modul
• CH340 USB-til-seriel konverter
• 2x Qwiic-porte
• 2,2 kΩ Træk-op modstande
• Knap
  • Tilbagefælde
  • Standard/Bootloader
• LED’er
  • PWR – Strømindikator
  • Ladetilstand
  • 13 – Bruger
  • Miljøemballage
• Sweater
  • PWR – Strømindikator
  • SHLD – USB-skærm
  • REF – referencepind
  • RAW – Urådata fra EMG
  • ENV – Output fra kurve-detektoren
  • I2C – I2C-trækmodstande
• Dimensioner af printpladen: 63,5 mm x 38.000 mm (2,50 Zoll x 1,50 Zoll)
