SparkFun Mini Tristimulus Color Sensor OPT4048DTSR (Qwiic)

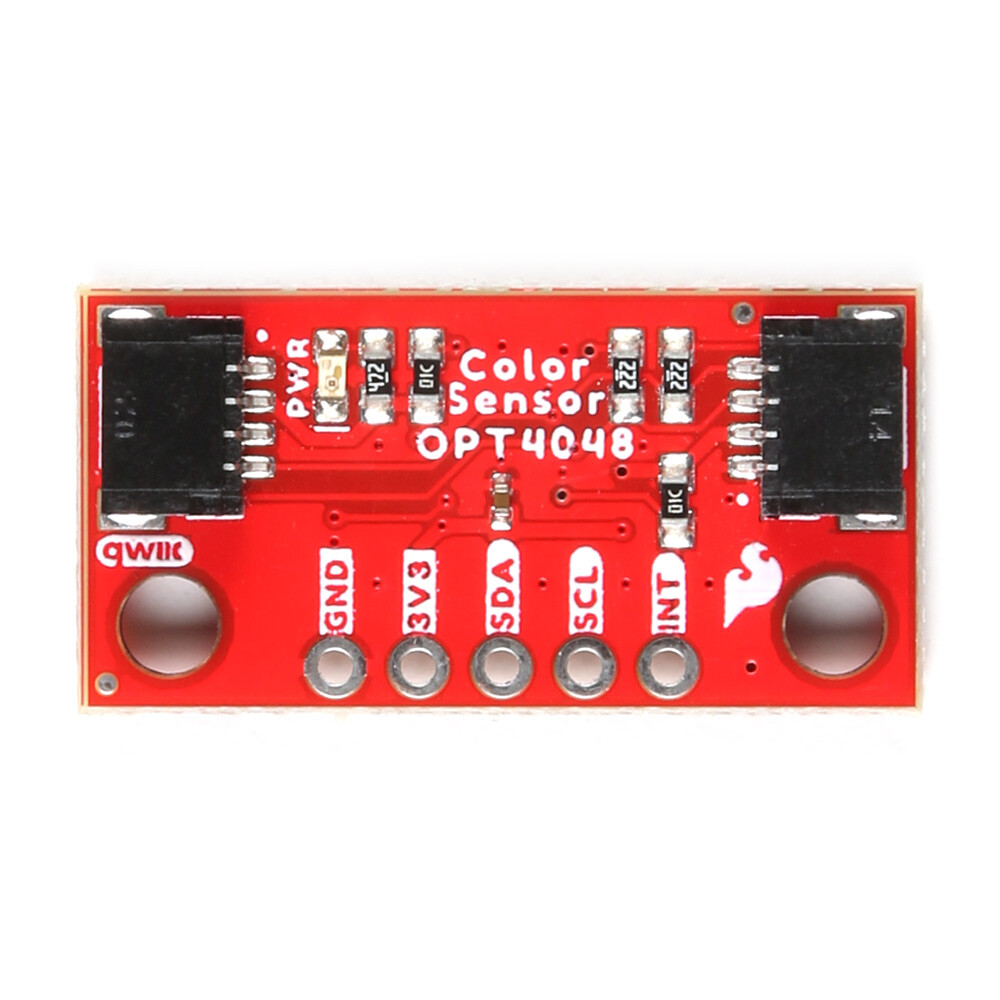

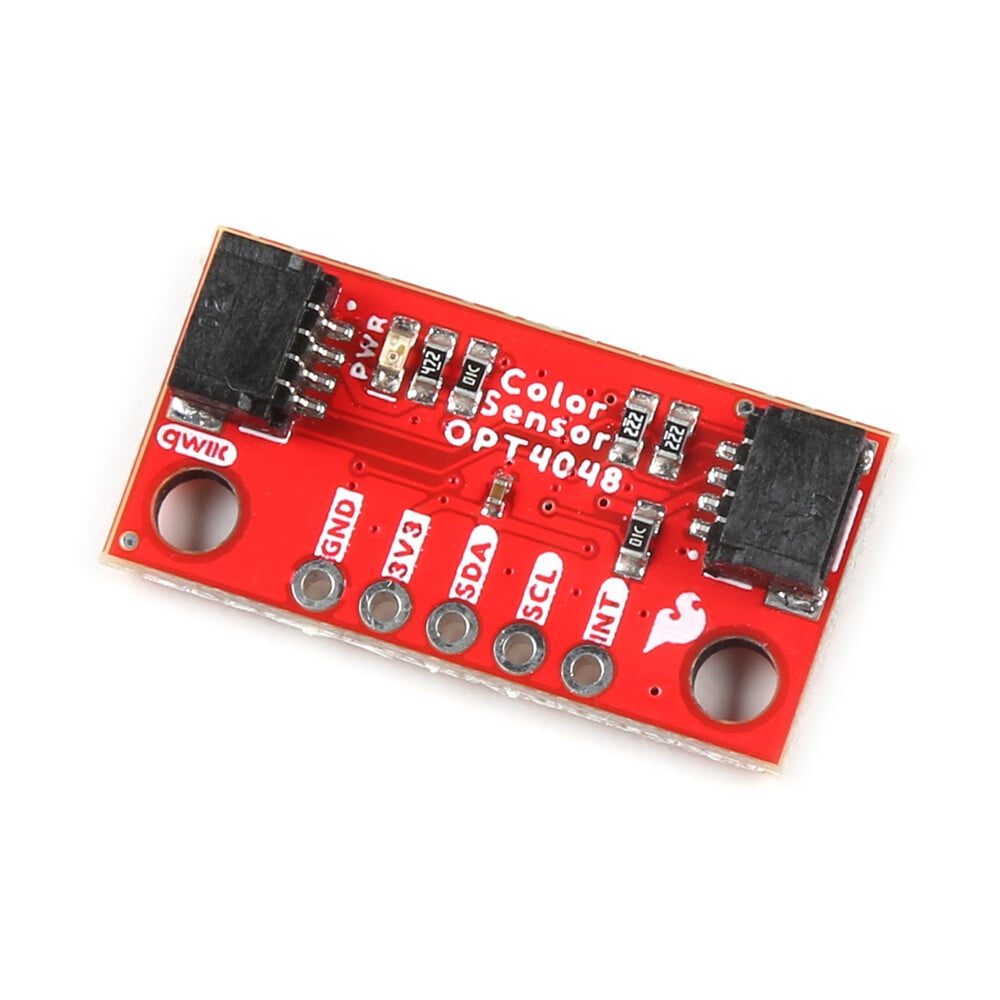

Der SparkFun Qwiic Mini Tristimulus-farssensor Baseret på den højhastigheds-højpræcisionstristimulus XYZ-farssensor OPT4048 fra Texas Instruments. Denne mini-sensor har en højopløselig farssensor på enkeltchip, der kan måle fire kanaler med hver især specialudviklede spektrale reaktioner. Dette mini-breakout-kort er kun 0,5 tommer til 1 tomme og er udstyret med to I2C-Qwiic-tilslutninger for at gøre forbindelsen til OPT4048 lidt nemmere. Det er en del af SparkFuns Qwiic-forbindelsessystem, så du behøver ikke lodde for at finde ud af, hvordan tingene skal være. Vi har dog stadig stifter med et afstand på 0,1 tommer, hvis du foretrækker at bruge et breadboard.

Tre af de fire kanaler i OPT4048DTSR stemmer i vid udstrækning overensstemmende med CIE-tristimulus-spektrene, mens det fjerde kanal har et bredbånds spektralt respons. Ved hjælp af målinger fra disse kanaler kan væsentlige karakteristika ved belysningsmiljøet udvindes, herunder (i) lysstyrke (Lux), (ii) farve i CIE XY og LUV-koordinater samt (iii) korreleret farvetemperatur. Dette er nyttigt i applikationer, hvor måling af de nøjagtige egenskaber ved belysningsmiljøet er afgørende, f.eks. skærmens lysstyrke, farvetemperaturjustering, farvetemperaturkorrektion for kamera, detektion af ægte objektfarver osv. i medicinske applikationer.

Funktioner:

• I2C-interface (kompatibel med Qwiic)

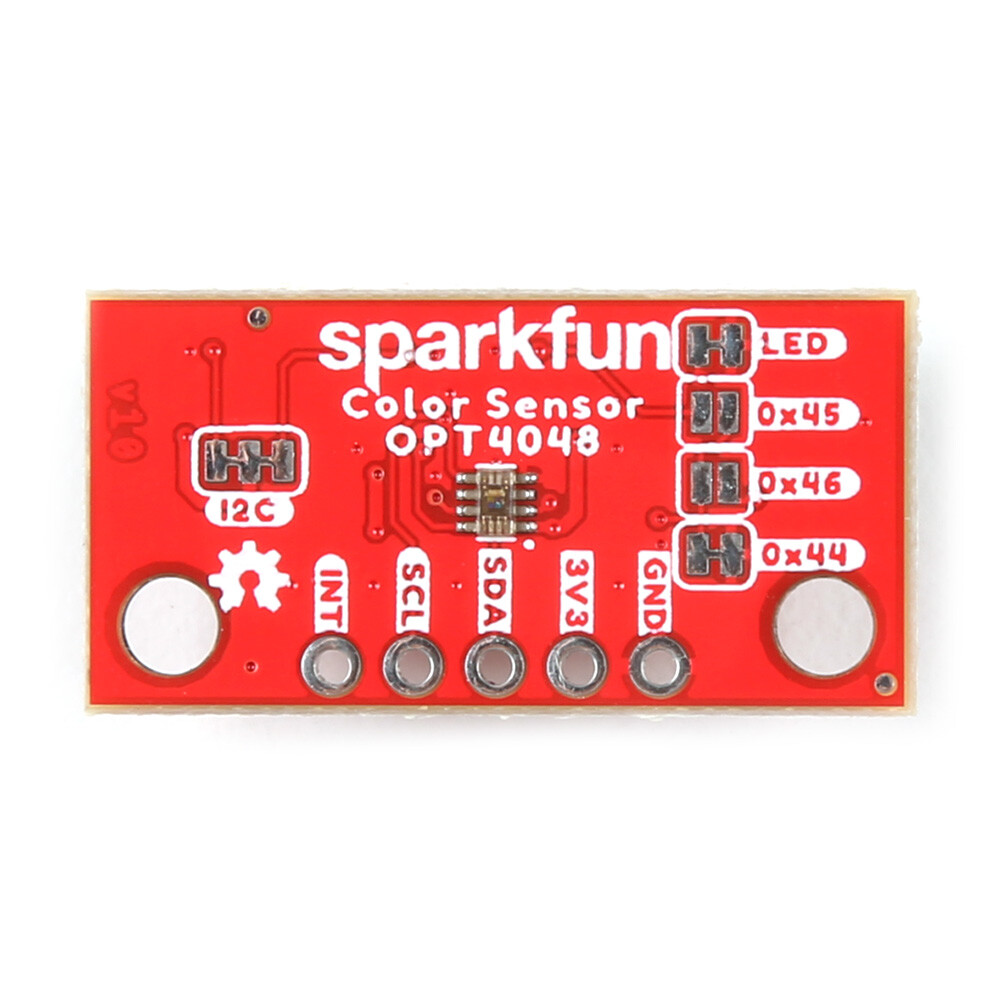

  • Vælgbar I2C-adresse: 0x44 (Standard), 0x45, 0x46
  • 2x vandrette Qwiic-tilslutninger

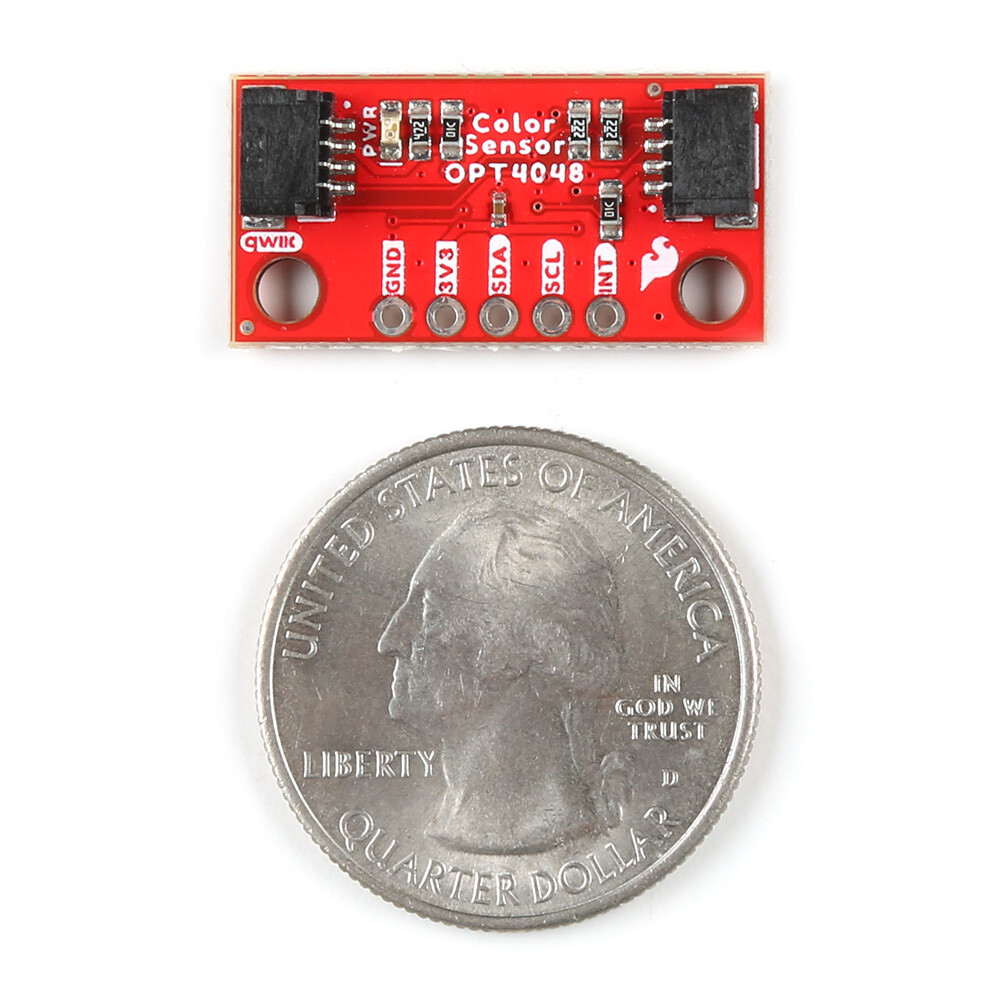

• Mini 0,5 tommer x 1 tomme.
• Forsyningsspændingsområde: 1,71–3,6 V
• Fyrkanalsmåling med optiske præcisionsfiltre
• XYZ-Tristimuluskanaler med høj nøjagtighed i forhold til CIE 1931-spektrene med fremragende IR-undertrykkelse.
• Slette bredbåndsbreddekanal
• Højopløselig farvemåling i CIE XY, LUV-rum, korreleret farvetemperatur (CCT) sammen med måling af omgivende lysstyrke (Lux).
• Halvlogaritmisk udgang med syv binære logaritmiske lysområder i fuld skala og meget lineær respons inden for hvert område
• Indbygget automatisk logik til at vælge hele lysområdet, som skifter målområdet baseret på de indgående lysforhold med fremragende forstærkningsjustering mellem områderne.
• 26-bit effektiv dynamisk område fra 2,15 mlux til 144 klux
• 12 konfigurerbare omregningstider fra 600 µs til 800 ms pr. kanal er et fremragende valg til en række højtydende og præcise applikationer.
• Ekstern pin-interrupt for hardware-synkroniserede triggere og interrupts
• 24 µA (med ultra-lav strømstandby (2 µA)) lavt driftsstrøm
• -40 °C til +85 °C driftstemperaturområde
