SparkFun Mini Lineær 3D Hall-Effekt Sensor TMAG5273 (Qwiic)

Der SparkFun TMAG5373 Qwiic Mini Lineær 3D-Hall-effekt-sensor Det er en meget præcis magnetfeldsensor med lavt strømforbrug, der kan detektere tilstedeværelse, styrke og retning af et magnetfelt i tre dimensioner. Denne printplade er perfekt egnet til applikationer med magnetisk nærhedssensor, dør- og vinduesdetektion, mobil rotor og styring osv., alt sammen på en mini 0,5 x 1 tomme. Qwiic-udgang!

TMAG5273 fra Texas Instruments har et lineært magnetisk område, der kan konfigureres til ±40 mT eller ±80 mT, og den integrerede CORDIC-motor fra TI med forstærknings- og afstemningsfunktioner til brug i forskellige applikationer. Derudover kan den indbyggede magnetiske manipulation detektering samt aktiverings-/tærskelværdier konfigureres, så der udløses interrupts via I2C-grænsefladen eller kun med den dedikerede interrupt-pin.

Med et lavt strømforbrug på kun 2,3 mA i aktiver tilstand (1 µA i hviletilstand), en høj præcision med typisk nøjagtighed på ±0,5 % og en integreret temperatursensor er SparkFun TMAG5273 Linear 3D Hall-Effekt-Platine et fantastisk og omkostningseffektivt valg for alle, der har brug for en meget præcis magnetfeldsensor med lavt strømforbrug.

Den lineære 3D-Hall-Effekt-sensor kommuniserer via I2C, derfor har vi adskilt hver af disse stik til vores Qwiic-system, så der ikke er behov for at lodde dem til resten af dit system! Denne board-version præsenteres også i vores Qwiic Mini-footprint, for dem der har brug for mere projektplads eller vægt! Hvis du ønsker det, kan I2C-stikkene dog også deles op i standardstik med et afstand på 0,1 tommer.

Bypassbræt

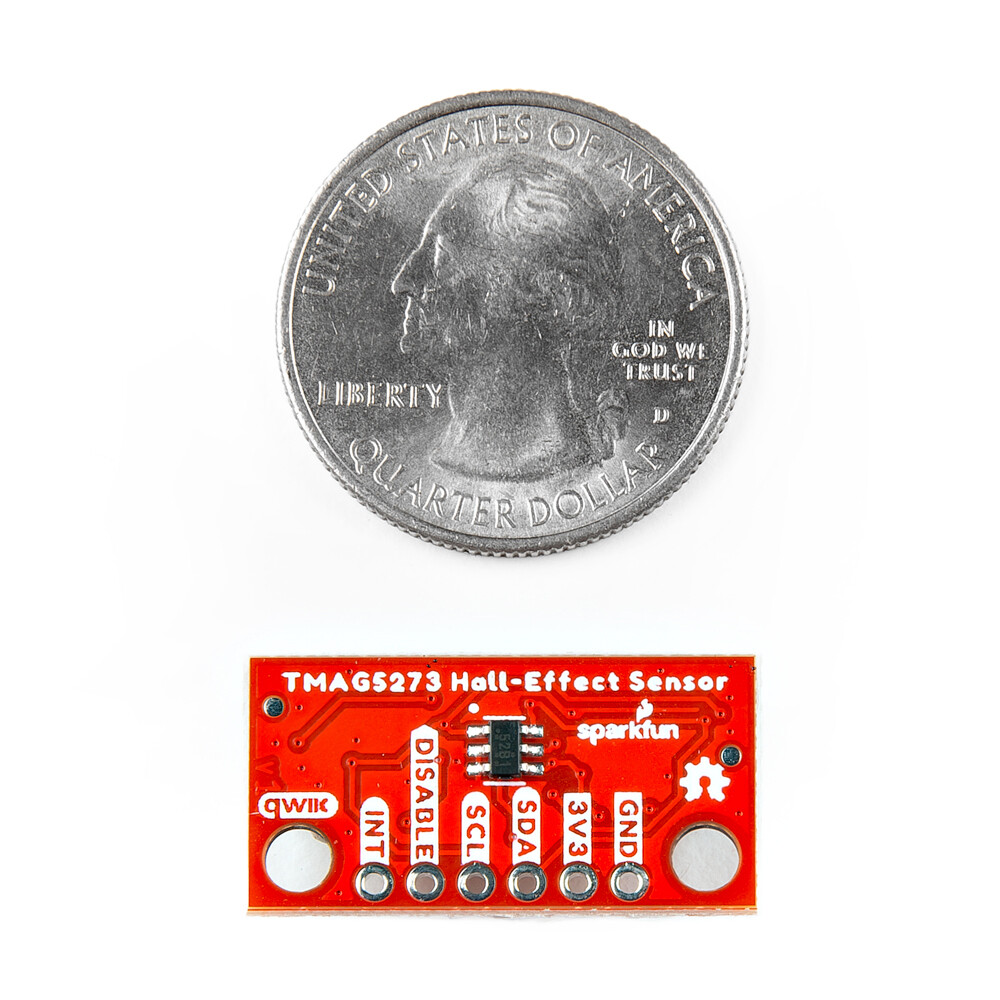

• Dimensioner: 0,5 tommer x 1 tomme. Minimalt fodaftryk

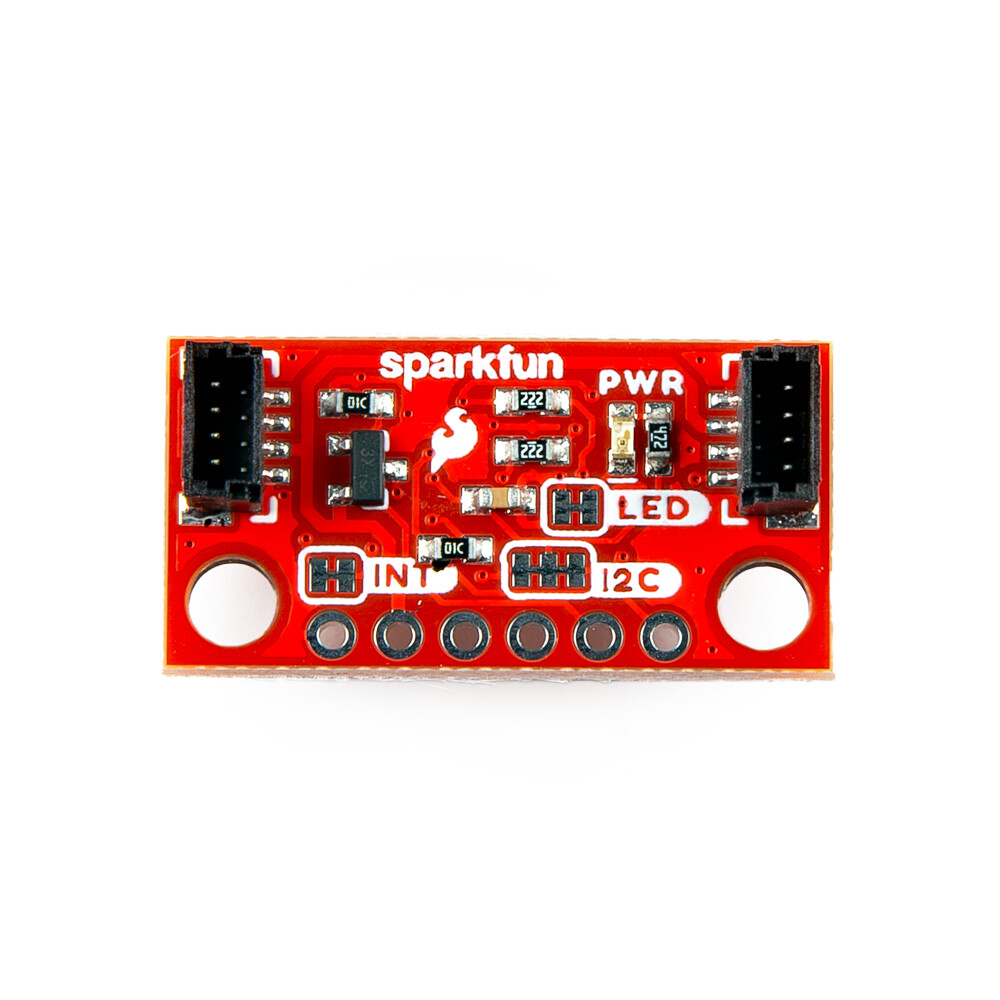

• To vertikale Qwiic-anslutninger
• To monteringshuller: Kompatible 4–40 skruer
• Seks PTH-stik: 3V3, jord, SCL, SDA, INT, Deaktivere
• Strømlampe (rød)

TMAG5273 Hall-Effekt-Sensor

• Konfigurerbar I2C-adresse: 0x35 (Standard) (7-bit)
• Magnetisk område (følsomhed):
  • ± 40 mT (820 LSB/mT)
  • ± 80 mT (410 LSB/mT)
• Magnetisk drift: 5 %
• Vinkelpræcision: ± 0,5°/360° rotation
• Speningsområde: 1,7–3,6 V
  • Sove: 5 nA
  • Vågne/sove: 1 µA
  • Aktuelt: 2,3 mA
• Driftstemperatur: -40–125 °C
• Integreret temperaturkompensation/måling: Område: -40–170 °C
• Konfigurerbar datahastighed: CRC-understøttelse

Downloads

• WikiHersteller-Wiki
