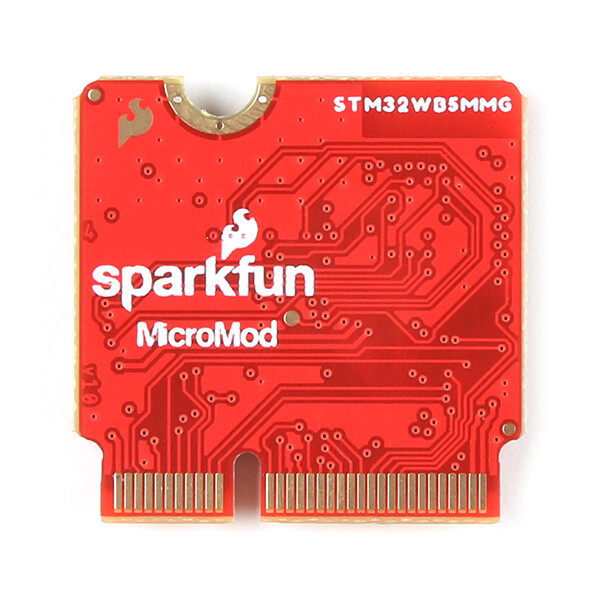

SparkFun MicroMod STM32WB5MMG Processor

Der MicroMod STM32WB5MMG-processor udvid MicroMod ST-produktlinjen fra SparkFun med en kraftfuld kombination af beregnings- og trådløse funktioner på et M.2–anpassbar processor. STM32WB5MMG fra STMicroelectronics™ er en mikrocontroller med ekstremt lav strømforbrug, der kombinerer et par Arm® Cortex®-processorer; en Cortex-M4-processor med FPU og ART til primær beregningsydelse og en Cortex-M0 til drift af 2,4 GHz HF-stacken. Modulets trådløse kommunikation er Bluetooth® Low Energy 5.3, Zigbee® 3.0 og OpenThread certificeret.

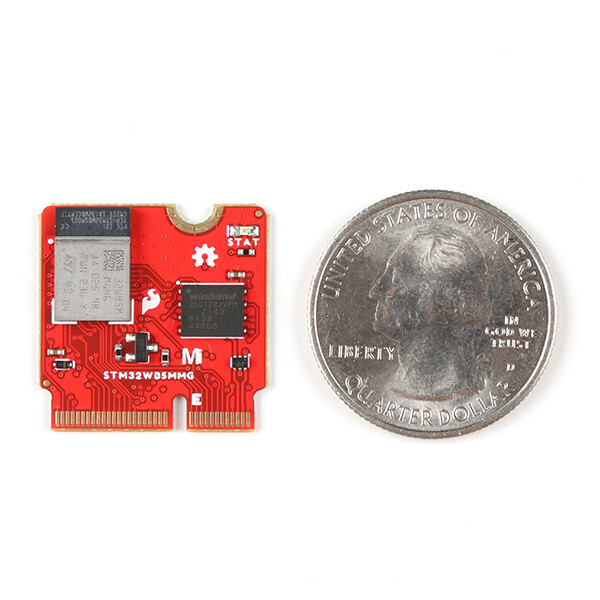

Cortex-M4-CPU’en i denne processor kan køre med en frekvens på op til 64 MHz og har en floating-point unit (FPU) med enkel nøjagtighed, som understøtter alle ARM-databehandlingsinstruktioner og datatyper med enkel nøjagtighed. Den implementerer også et komplet sæt DSP-kommandoer og en hukommelsessikkerhedsenhed (MPU), der øger applikationens sikkerhed. Modulet bruger en integreret chipantenne til HF-stacken med en Tx-udgangseffekt på op til +6 dBm og en Rx-følsomhed på -96 dBm for BLE og -100 dBm for 802.15.4-protokoller. Processoren har også en ekstra seriell flash-hukommelschip med 128 MB (16 MB) på undersiden af printpladen.

STM32WB5MMG Generelle egenskaber:

• Par Cortex®-prozessorer:
  • Arm® Cortex®-M4 CPU med FPU (Floating Point Unit)
    • Adaptiv Echtzeitbeschleuniger (ART Accelerator™), der es ermöglicht, den 0-Wait-Status aus dem Flash-Speicher auszuführen.
    • Frekvens op til 64 MHz
    • Speicherbeskyttelsesenhed
    • 80 DMIPS / 1,25 DMIPS/MHz (Dhrystone 2.1)
    • DSP-instruktioner
  • Arm® Cortex®-M0+-CPU
    • Dedikeret til 2,4-GHz-HF-transceiver og sikkerhedsudstyr
• 2,4-GHz-HF-Transceiver
  • Bluetooth® 5.3
  • IEEE 802.15.4-2011 PHY og MAC
  • Udgangseffekt: Programmerbar op til +6 dBm (1 dBm trin).
  • Modtagelighed for RX:
    • -96 dBm for BLE ved 1 Mbit/s
    • -100 dBm for 802.15.4
  • Maksimal rækkevidde: 75 m
• 1 MB Flash-spejder
• 256 KB SRAM
• Driftsspændingsområde: 1,71 til 3,6 V
• Ekstremt lav strømforbrug
  • Sluktilstand: 13 nA
  • Strømbesparende tilstand: 600 nA
  • Vægetilstand: 600 nA
  • Radio: 4,5 mA (Tx) / 5,2 mA (Rx ved 0 dBm)

Specifik periferiudstyr tilgængeligt på MicroMod STM32WB5MMG

• To UART (en lavstrøms)
• To I2C-busser
• SPI
• I2S Audio
• Udvidende 16-bit 4-kanals timer
• To dedikerede analoge indgange
• To dedikerede PWM
  • Med timer-pins delt
• 8 allround-I/O-pinde
