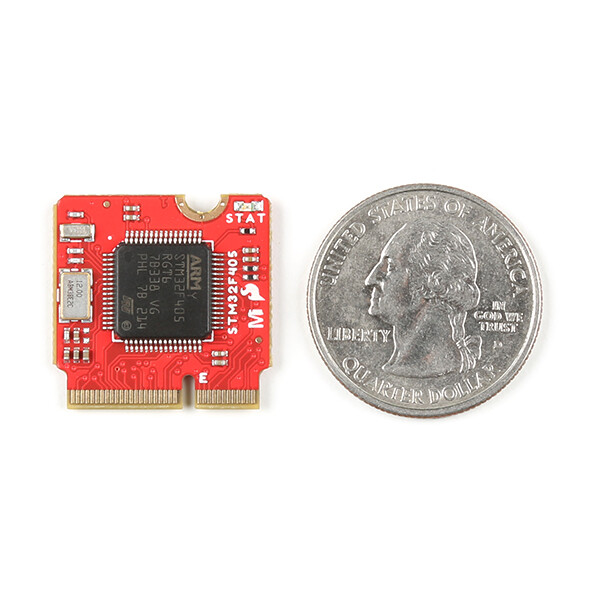

SparkFun MicroMod STM32 Processor ARM Cortex-M4 32-bit RISC Core M.2 Connector

Det SparkFun MicroMod STM32-processorplade Tag med din MicroMod-verden med sit ARM® Cortex®-M4 32-bit RISC-kerne! Dette lille processorboard giver dig en omkostningseffektiv og brugervenlig udviklingsplatform, hvis du har brug for mere ydeevne med minimal plads. Med M.2 MicroMod-porten er det nemt at tilslutte din STM32-processor. Bare juster nøglen på den skrå kant af din processors port til nøglen i M.2-porten og fastgør den med en skrue (inkluderet i alle carrier boards). STM32 er en af de mest kraftfulde og energieeffektive mikrocontrollere, der findes, så det er en stor fordel at kunne tilføje den til dit MicroMod Carrier Board!

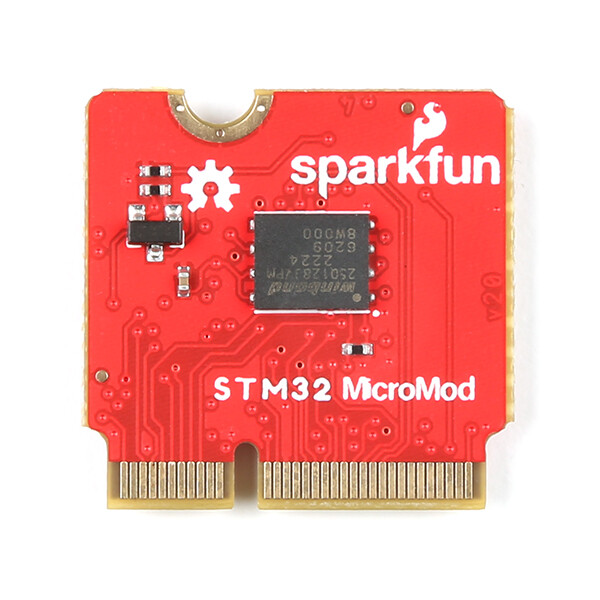

Som tidligere nævnt; STM32F405-processoren er baseret på den kraftfulde ARM® Cortex®-M4 32-bit RISC-kerne og kan drives med en frekvens på op til 168 MHz. Denne kerne har en floating-point unit (FPU) med single precision, der understøtter alle ARM-datahåndteringsinstruktioner og datatyper med single precision. Den implementerer også et komplet sæt DSP-kommandoer og en memory protection unit (MPU), som øger applikationssikkerheden. Dette processorboard bruger DFU-bootloaderen til at uploade kode og indeholder et omfattende udvalg af forbedrede I/O’er og perifere enheder. Som supplement til STM32F405-processoren har vi også tilføjet en ekstra 128 MB (16 MB) seriell flash-hukommelschip på undersiden af printpladen.

Generelle STM32-funktioner:

• ARM® 32-bit Cortex®-M4-CPU med FPU
  • Adaptiv Echtzeitbeschleuniger (ART Accelerator™), der es muliggør udførelse i 0-ventetilstand fra flash-hukommelsen.
  • Frekvens op til 168 MHz
  • Speicherbeskyttelsesenhed
  • 210 DMIPS / 1,25 DMIPS/MHz (Dhrystone 2.1)
  • DSP-instruktioner
• 1 MB Flash-spejring
• 192 KByte SRAM inklusive 64 KByte CCM-daten-RAM (Core Coupled Memory)
• Fleksibel statisk hukommelsesstyringsenhed, der understøtter CompactFlash-, SRAM-, PSRAM-, NOR- og NAND-hukommelse.
• Timer-, Reset- og strømstyring
  • Strømforsyning og I/O til 1,8 V til 3,6 V anvendelse
  • 32-kHz-oszillator til RTC med kalibrering
  • Internt 32 kHz RC med kalibrering
• Lavt strømforbrug
  • Søvn-, Stop- og Standby-tilstand
• Fejlfindingsmode
  • Serielle Wire Debug (SWD) & JTAG-grænseflader
  • Cortex-M4 Embedded Trace Macrocell™
• Udvidede forbindelser
  • USB 2.0 Full-Speed-enhed/værts-/OTG-controller med integreret PHY
  • USB 2.0 High-Speed-/Full-Speed-enhed/værts-/OTG-controller med dedikeret DMA, on-chip Full-Speed-PHY og ULPI
  • 10/100-Ethernet-MAC med dedikeret DMA: understøtter IEEE 1588v2-hardware, MII/RMII

Specifik periferiudstyr tilgængeligt på MicroMod STM32:

• UART (opdateret i V2.0)
• To I2C-busser
• SPI-bus
• Lydbehandling
• To dedikerede analoge indgange, i alt 15 analoge indgangsfærdige indgange
• To dedikerede digitale I/O-pins
• To dedikerede PWM-pins, i alt 24 PWM-kompatible
• Ni allround-I/O-pinde
