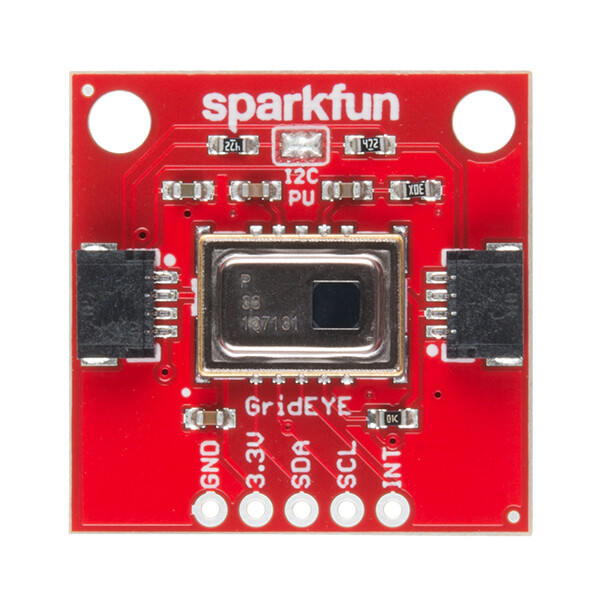

SparkFun Grid-EYE Infrarøds array breakout – AMG8833 (Qwiic)

Oversigt

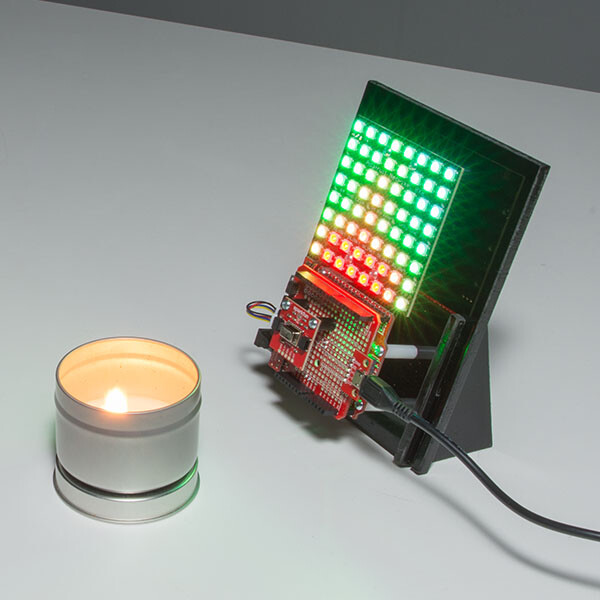

SparkFun Grid-EYE Infrarot-Array Breakout-Board er et 8×8 Thermopile-array, hvilket betyder, at du har et kvadratisk array med 64 pixels, der giver mulighed for uafhængig temperaturmåling. Det fungerer som en termisk kamera, men med lavere opløsning. For at gøre optagelsen af dit lavopløste infrarød billede endnu nemmere, foregår al kommunikation udelukkende via I2C, hvor vores praktiske Qwiic-system anvendes. Vi har dog også udskåret 0,1″ stifter, så du kan bruge et breadboard, hvis du foretrækker det.

Den indbyggede AMG8833 Grid-EYE har en nøjagtighed på ±2,5°C (±4,5°F) med et temperaturområde fra 0°C til 80°C (32°F til 176°F). Derudover kan denne IR-“kamera”-plade registrere menneskelig kropstemperatur på omkring 7 meter eller mindre (dvs. ca. 23 fod) og har en billedhastighed fra 10 billeder per sekund op til 1 billede per sekund. Det er vigtigt at bemærke, at denne version af Grid-EYE er den højtydende type med høj forstærkning, men kun er kompatibel med 3,3V. Dvs.: Forsøg ikke at drive den med 5V (du vil ikke have det godt).

Specifikation

• Driftsspænding (brug): 1,6 V – 3,6 V
• Driftsspænding (Tidsmåling): 1,5 V – 3,6 V
• Strømforbrug: 4,5 mA
• 8×8 termoelement-array
• Temperaturområde: 0°C til 80°C (32°F til 176°F)
• Nøjagtighed: ±2,5°C (±4,5°F)
• Menneskelig detektion: 7 m eller mindre (22,966 ft)

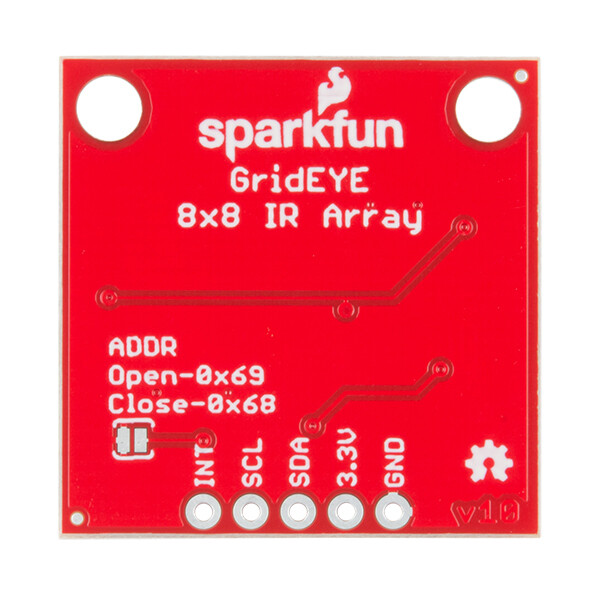

• I2C-adresse: 0x69 (åben jumper, standard) eller 0x68 (lukket jumper)
• 2x Qwiic forbindelsesporte

Leveringsomfang

1x SparkFun Grid-EYE Infrarød-array – AMG8833 (Qwiic)

Downloads

• Schematic
• Eagle Files
• Hookup GuideAnleitung
• Datasheet (AMG8833)
• Arduino LibraryAnleitung
• Qwiic PageAnleitung
