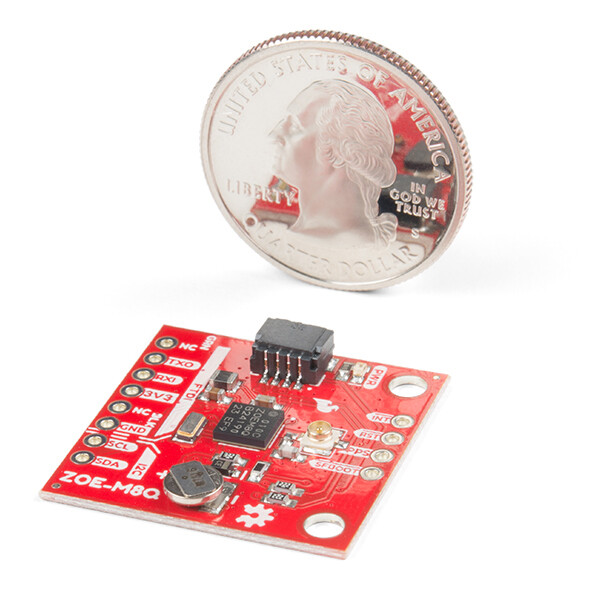

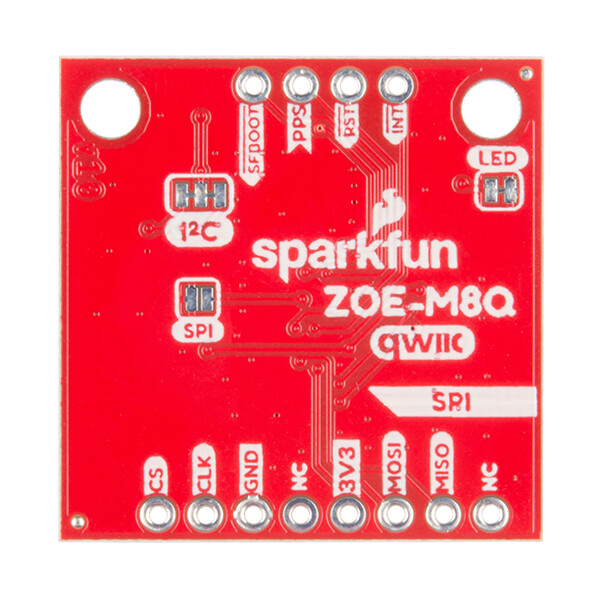

SparkFun GPS Breakout – ZOE-M8Q (Qwiic)

SparkFun ZOE-M8Q GPS Breakout er en meget præcis, miniaturiseret GPS-plade, der er perfekt til applikationer, hvor pladsen er begrænset. Den integrerede ZOE-M8Q er en 72-kanals GNSS-modtager, hvilket betyder, at den kan modtage signaler fra GPS-, GLONASS-, BeiDou- og Galileo-konstellationerne. Dette øger præcisionen og forkorter tiden til at opnå et stabilt signal, og takket være den indbyggede batteri har du en backup-strømforsyning, der gør det muligt for GPS’en at opnå et hurtigt fast signal inden for få sekunder! Derudover understøtter denne u-blox-modtager I2C (u-blox kalder dette Display Data Channel), hvilket gør den perfekt til Qwiic-kompatibilitet, så vi ikke behøver at bruge vores værdifulde UART-porte. Ved hjælp af vores praktiske Qwiic-system er det ikke nødvendigt at lodde for at forbinde den med resten af dit system. Vi har dog stadig 0,1″-stik, hvis du foretrækker en breadboard-løsning.

GPS-produkter basierend auf U-blox kan konfigureres med det populære, men tunge Windows-programmet kaldet u-center. Mange forskellige funktioner kan konfigureres på ZOE-M8Q: Baudrater, opdateringshastigheder, geofencing, spoofing-detektion, eksterne interrupts, SBAS/D-GPS osv. Alt dette kan udføres inden for SparkFun Arduino-biblioteket. Vi har også sikret, at UART-pin-grupperingen er konfigureret i overensstemmelse med en industristandard, så der nemt kan foretages forbindelse til Serial Basic.

SparkFun SAM-M8Q GPS Breakout er også udstyret med et indbygget batteri, der forsyner ZOE-M8Qs RTC med strøm. Dette reducerer tiden til den første start fra en koldstart (~30s) til en varmstart (~1s). Batteriet holder RTC- og GNSS-orbitdataene i op til fem timer uden strømforsyning. Da ZOE-M8Q er en lille GPS-modtager, og for at minimere dens pladsbehov, har vi tilføjet en U.FL-stik, så både store standard-keramikantenne samt meget små antenner i chip-format kan bruges.

SparkFun Qwiic Connect-systemet er et økosystem af I2C-sensorer, aktuatorer, skærmninger og kabler, der gør prototyping hurtigere og mindre fejlbehæftet. Alle Qwiic-kompatible boards bruger en fælles 4-polig JST-stik med 1mm-raster. Dette reducerer pladsbehovet på printkortet, og polariserede forbindelser betyder, at du ikke kan tilslutte dem forkert.

Beginne med SparkFuns ZOE-M8Q-vejledning for tilslutning

Egenskaber:

• GNSS-modtager med 72 kanaler
• 2,5m Vandret nøjagtighed
• 18 Hz Maksimal opdateringshastighed
• Tidsestimat for første rettelse:
  • Kold: 26s
  • Varme: 1s
• Maksimal højde: 50.000 m
• Max G: ?4
• Maksimal hastighed: 500 m/s
• Hastigheds-nøjagtighed: 0,05 m/s
• Nøjagtighed af hovedet: 0,3 grader
• Tidsopløsning: 30ns
• 3,3V VCC og E/A
  • Strømforbrug: ≈29mA Sporende GPS+GLONASS
• Softwarekonfigurerbar
  • Geofencing
  • Kilometerzähler
  • Detektering af forfalskninger
  • Ekstern afbrydelse
  • Pin-steuerung
  • Tilstand med lav effekt
  • Mange andre!
• Unterstütter NMEA-, UBX- og RTCM-protokoller via UART- eller I2C-grænseflader

Yderligere information
