SparkFun FTDI Basic Breakout – 5V

Oversigt:

Dette er den nyeste revision af vores FTDI Basic. Vi bruger nu en 6-polede SMD-stiftkontakt på undersiden, hvilket gør den mindre og mere kompakt. Funktionaliteten er uændret.

Dette er et grundlæggende Breakout-kort til FTDI FT232RL USB to serial IC. Pinbevillingen på dette kort svarer til FTDI-kablet, så det kan bruges med officielle Arduino og klonede 5V-Arduino-kort. Det kan også bruges til generelle serielle applikationer. Den primære forskel i forhold til dette kort er, at den har DTR-pinnen i stedet for RTS-pinnen på FTDI-kablet. DTR-pinnen gør det muligt for et Arduino-mål at nulstilles automatisk, når en ny skitse downloades. Dette er en rigtig nyttig funktion, der giver dig mulighed for at downloade en skitse uden at skulle trykke på reset-knappen. Dette kort nulstiller automatisk enhver Arduino-kort, hvor reset-pinnen er tilsluttet en 6-polig stik.

De pins, der er markeret med BLK og GRN, svarer til de farvede ledninger på FTDI-kablet. Den sorte leder på FTDI-kablet er GND, den grønne er CTS. Brug disse BLK- og GRN-pins til at justere FTDI-pladen med dit Arduino-target.

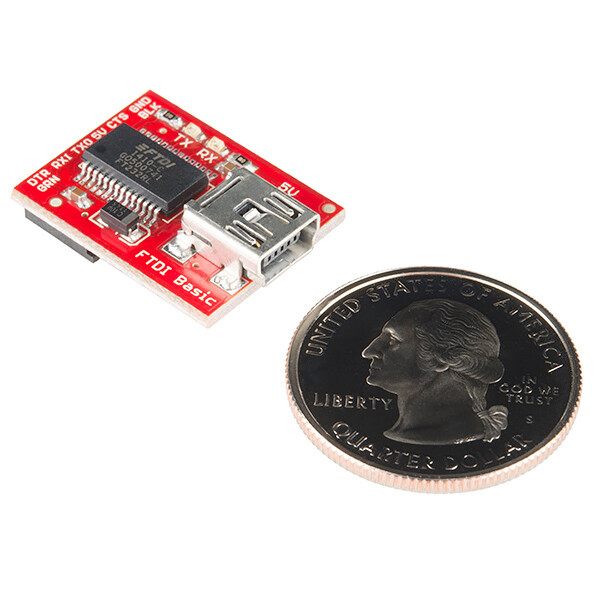

Denne printplade har TX- og RX-LED’er, som gør det muligt at bruge den bedre med FTDI-kablet. Du kan se den serielle data på LED’erne for at kontrollere, om kortet fungerer.

Denne plade er designet til at reducere omkostningerne ved udvikling af Arduino og forbedre brugervenligheden (den automatiske nulstilningsfunktion er fantastisk!). Vores Arduino Pro-plader og LilyPads bruger denne stiktype.

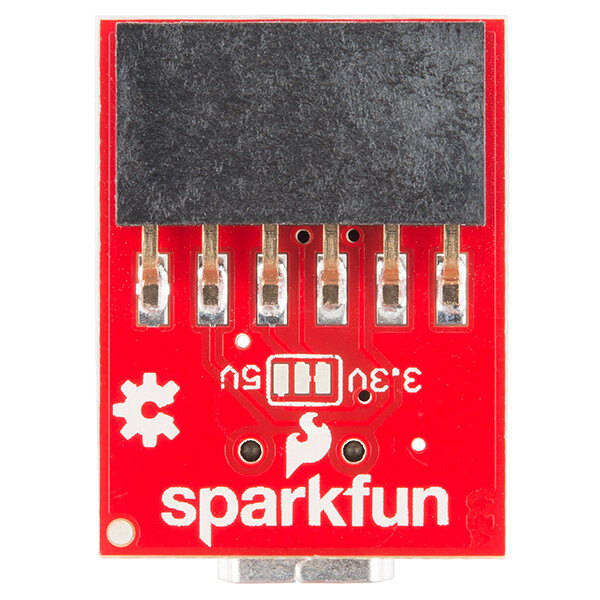

En af de praktiske funktioner ved dette kort er en jumper på bagsiden af kortet, der gør det muligt at konfigurere kortet til enten 3,3 V eller 5 V (både udgangseffekten og I/O-niveau). Standardindstillingen for dette kort er 5 V, men du kan klippe den standardiserede spor og tilføje en loddepunkt, hvis du skal skifte til 3,3 V.

Se venligst fanen ‘Dokumenter’ for yderligere oplysninger.

Leveringsomfang:

• 1x SparkFun FTDI Basic Breakout – 5V
