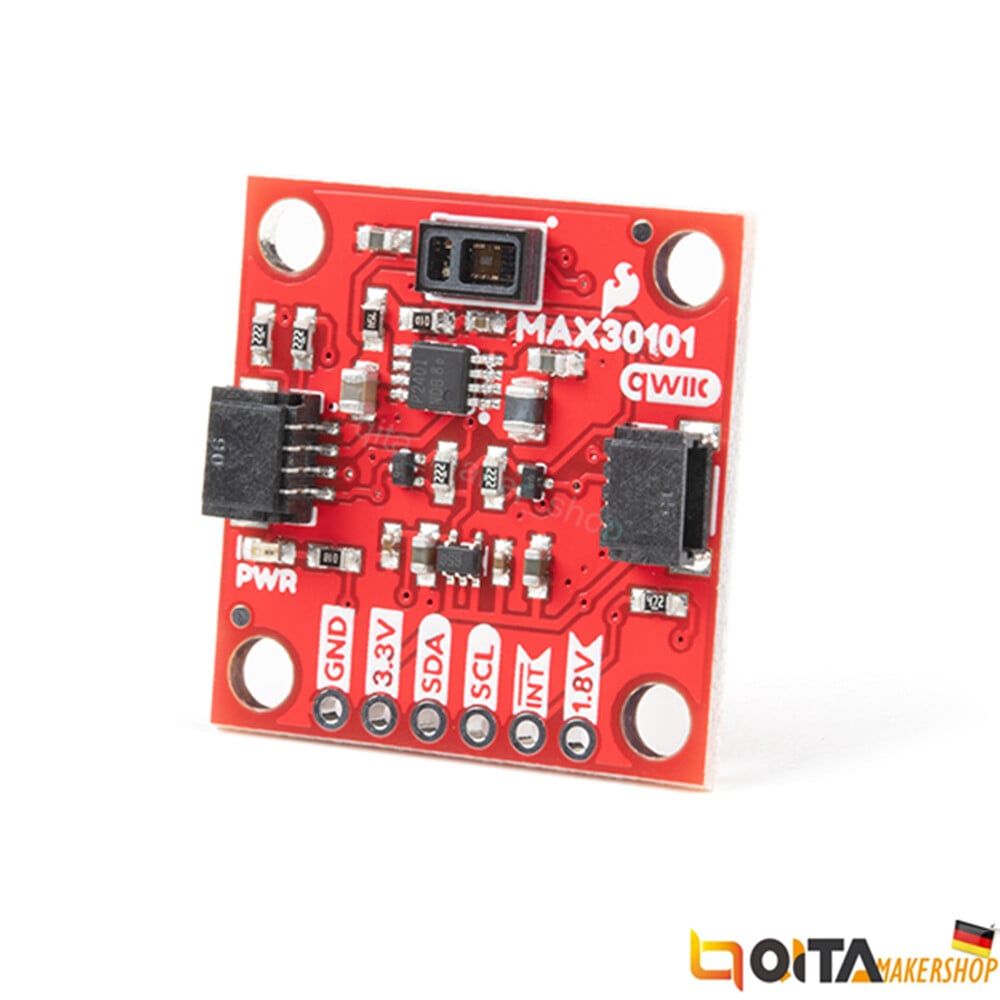

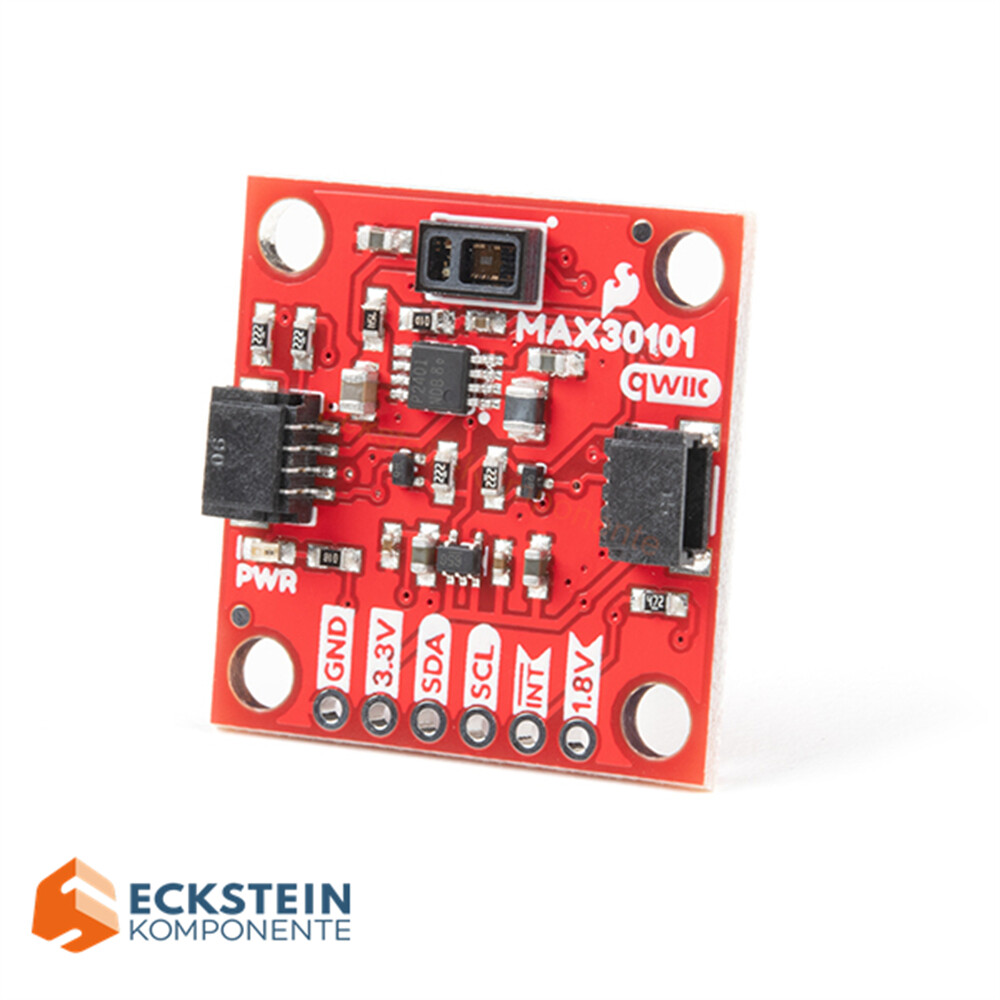

SparkFun Fotodetektor Breakout – MAX30101 (Qwiic)

SparkFun-Photodetektor Breakout er en opdateret version af SparkFun Particle Sensor Breakout med MAX30101, en højfølsom optisk sensor og efterfølger til MAX30105 og MAX30102. MAX30101 Breakout bruger en fotodetektor til at måle mængden af det reflekterede lys fra LED’erne. Dette er nyttigt til forskellige applikationer som partikeldetektion (d.h. røg), afstandsmålinger og endda fotoplethysmografi. For at gøre brugen af dette breakout-modul endnu nemmere, foregår al kommunikation udelukkende via I2C med vores praktiske Qwiic-system. Vi har dog stadig stifter med en afstand på 0,1″, så du kan bruge et breadboard, hvis du foretrækker det.

For mere præcise og pålidelige biometriske målinger anbefaler vi pulsoximeteret og hjertefrekvenssensoren fra SparkFun, som bruger proprietære algoritmer, der er programmeret på den biometriske sensor MAX32664 Hub.

Vores produkter er NICHT til diagnose eller behandling af sygdomme og i livreddende anvendelser.

SparkFun Qwiic connect-systemet er et økosystem af I2C-sensorer, aktuatorer, skærme og kabler, der gør det hurtigere og mindre fejlbehæftet at bygge prototyper. Alle Qwiic-kompatible boards bruger en fælles 4-polig JST-stik med 1 mm rastermål. Dette reducerer pladsbehovet på printkortet, og polariserede forbindelser betyder, at du ikke kan tilslutte dem forkert.

Egenskaber:

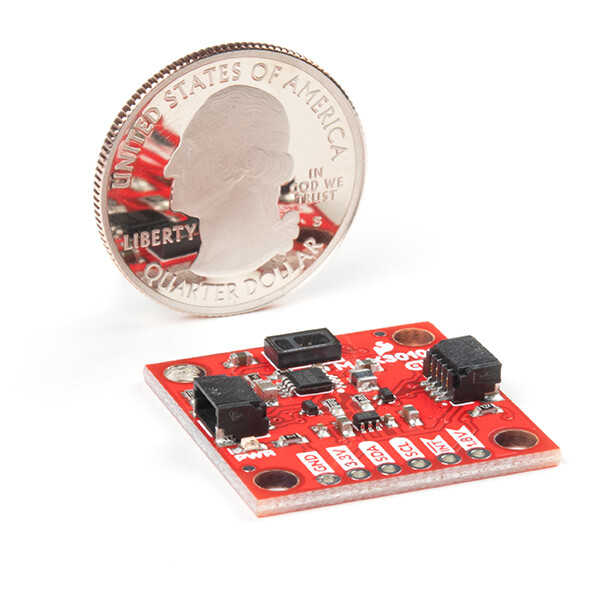

• 1″ x 1″ (2,54 x 2,54 cm) Qwiic Breakout-kort
• MAX30101 Sensor
  • Integreret låg for optimal og robust ydeevne
  • Ekstremt lav strømforbrug
  • Indbygget fotodetektor og røde, infrarøde og grønne LED i ét kabinet
    • PWM-styring af de enkelte LED-kanaler
    • 18-bit AD-opløsning
      • 10,24 MHz samplefrekvens
      • Datahastighed op til 3200 SPS
      • FIFO (First In, First Out)-kø med en 32-elementers databuffert
  • Integreret temperatursensor.
    • 0,0625 °C opløsning

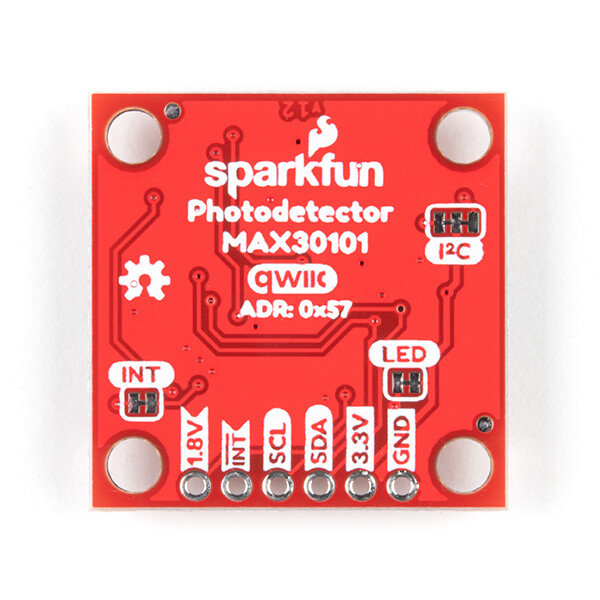

  • I2C-adresse: 0x57 (7-bit)
• Indbygget 1,8V-regulator og 5V DC/DC step-up converter
• 4 x 0,13 Zoll monteringshuller
  • Kompatibel med M3-skruer
• 2 Qwiic-kontakter
• 6 udløserpuder

Downloads

• Schematic
• Board Dimensions
• Hookup GuideAnleitung
