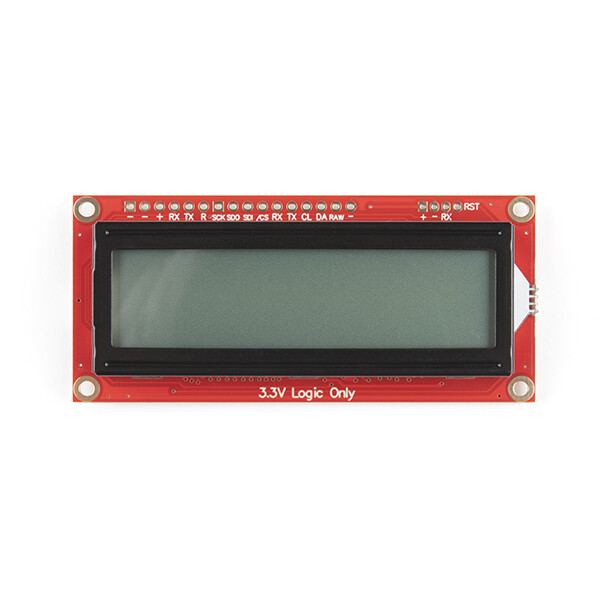

SparkFun 16×2 SerLCD RGB-belysning Qwiic 3.3V

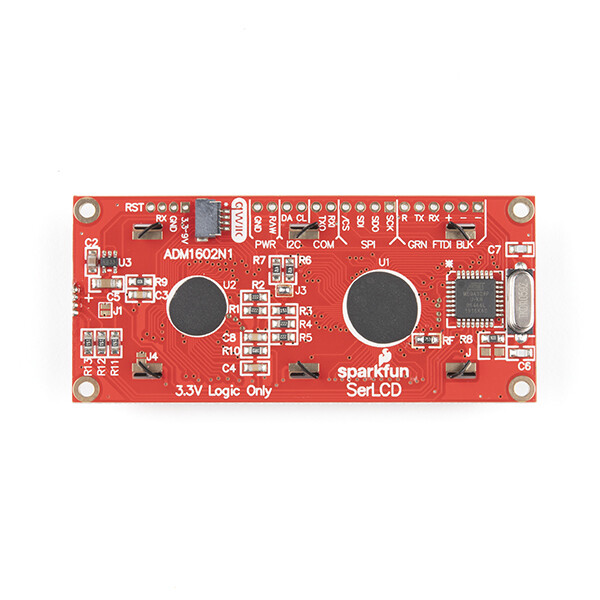

Det SparkFun SerLCD Dette er et LCD med AVR-baseret, seriell aktivering, som giver en enkel og omkostningseffektiv løsning til at tilføje et 16×2 sort på RGB-flydende krystaldisplay til dit projekt. Vi har grundlæggende revideret PCB-designet på bagsiden af skærmen ved at integrere en ATmega328P, som håndterer hele skærmstyringen, hvilket betyder, at du ikke længere har brug for en baggrund! Dette display kan nu kommunikere på tre forskellige måder: serielt, I2C og SPI. Denne version er udstyret med en Qwiic-port og bringer serielle LCD’er ind i Qwiic-økosystemet. Dette forenkler antallet af nødvendige ledninger og giver dig mulighed for at vise alle former for tekst og tal i dit projekt.

Den integrierte ATmega328P AVR-mikrocontroller bruger en 11,0592 MHz krystal for øget kommunikationsnøjagtighed med justerbare baudrater fra 1200 til 1.000.000, men er som standard indstillet til 9600. Firmwaren til dette SerLCD er fuldt open source og giver mulighed for alle nødvendige tilpasninger.

Bemærk: Da SerLCD er et 3,3-V-produkt, skal du sørge for at sætte det til 3,3-V-logik i henhold til den valgte mikrocontroller eller singleboardcomputer. Ellers risikerer du at beskadige dit kort.

Egenskaber:

• 16×2, sort på RGB-display
• AVR ATMega328p (med Arduino-kompatibel bootloader) findes på bagsiden af hvert LCD-display og håndterer al LCD-styring.
• Tre kommunikationsmuligheder: Seriel, I2C og SPI
• Qwiic-forbindelse
• Justerbar I2C-adresse, styret via specielle softwarekommandoer (0x72 standard)
• Nødreset til fabriksindstillinger (Jumper RX til GND ved opstart)
• Operativt tilbage-knap-tegn
• Inputpuffer gemmer op til 80 tegn
• Pulsbreddemodulation af baggrundsbelysningen muliggør den direkte styring af baggrundsbelysningens lysstyrke og strømforbrug.
• Pulsbreddejustering af kontrast muliggør justerbar kontraststyrke via software.
• Anpassbar startskærm
• Open-Source-firmware og Arduino-kompatibel bootloader muliggør opdateringer via Arduino IDE
• Indgangsspænding: 3,3 V til 9 V (3,3 V kun via Qwiic-tilslutning og “+”-stift)
• E/A-logisk niveau: 3,3 V
• Strømforbrug ved 3,3 V
  • Blåt LCD-display med tastatur. Leveringsomfang: 1x modul.
    • 4,4 mA (LED’er slået fra)
  • maximal, når alle mellemrum er fyldt op
    • 11,9 mA (rot)
    • 8,9 mA (grøn)
    • 8,1 mA (blå)
    • 19,6 mA (hvid)
• Dimensioner (L x B x H): 80,29 mm x 35,90 mm x 14,09 mm
• Vægt: 0,0766 unser

Downloads

• Hookup GuideAnleitung
