Pololu TB67S279FTG Kompakt Stepmotor Driver med Header Pins (Soldert) 3099

Denne version af vores TB67S279FTG Trinmotorstyring-Komfortabelt design med monterede stiftstifter leveret, så der ikke er behov for at lodde det til en passende 16-polig stik eller bruge det på et loddeløst breadboard. TB67S279FTG har et bredt driftsspændingsområde fra 10 V til 47 V, og vores printplade kan kontinuerligt håndtere ca. 1,1 A Leverer en fase uden kølelegeme eller tvangsluftstrøm (op til 2 A i spidsbelastning). Yderligere information om driveren findes under PO3098.

Mål

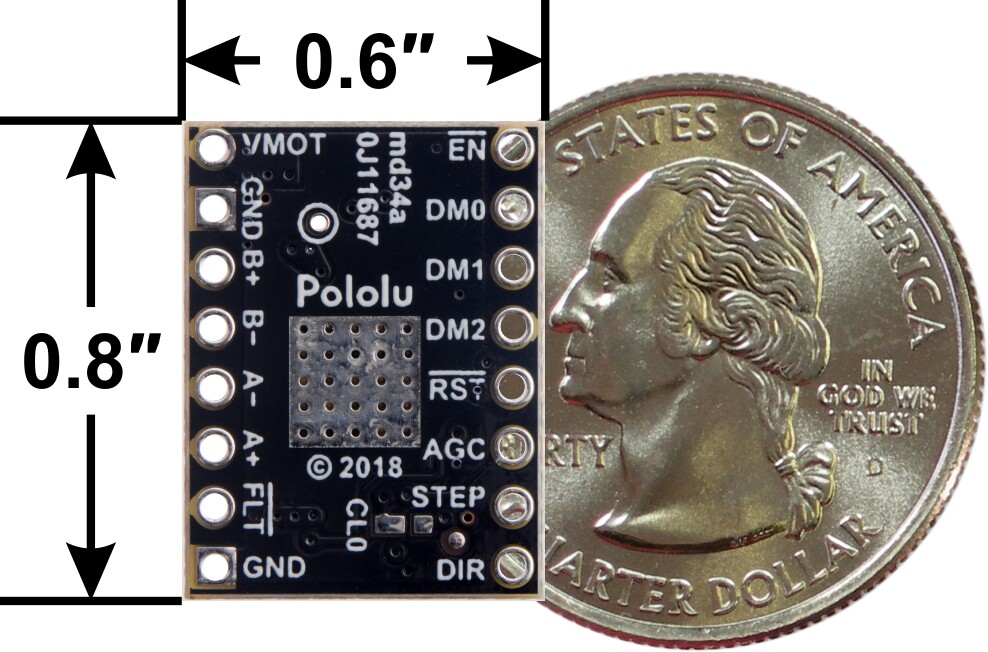

• Størrelse: 0,6” x 0,8”
• Vægt: 1,5 g

Generelle specifikationer

• Motordriver: TB67S279FTG
• Minimum driftsspænding: 10 V
• Maksimal driftsspænding: 47 V
• Kontinuerlig strøm pr. fase: 1,1 A
• Maksimal strøm pr. fase: 2 A
• Minimum logikspænding: 2 V
• Maksimal logisk spænding: 5,5 V
• Mikrotrinopløsning: fuld, ikke cirkulær 1/2, 1/2, 1/4, 1/8, 1/16, 1/32
• Strømbegrænsningsstyring: Potentiometer
• Polaritetsbeskyttelse?: N
• Kan loddes på stiftleje?: Ja

Downloads

• TB67S279FTG datasheet
• TB67S279FTG application note
• Schematic diagram of the TB67S279FTG Stepper Motor Driver Compact Carrier
• Dimension diagram of the TB67S279FTG Stepper Motor Driver Compact Carrier
