Pololu TB67H420FTG Dual/Single Motor Driver Carrier 2999

Oversigt

TB67H420FTG fra Toshiba er et H-bro motorstyring IC, der kan bruges til at styre én eller to børstede DC-motorer med en spænding på mellem 10 V og 47 V. Det kan kontinuerligt levere op til ca. 1,7 A til hver af de to separate motorer eller ca. 3,4 A til én enkelt motor, og det kan tolerere kortvarige strømstød på op til 4,5 A pr. kanal (Dual) eller 9 A (Single) i nogle få sekunder, hvilket gør det til et godt valg til små til mellemstore motorer, der kører med højere spændinger. TB67H420FTG er et fantastisk IC, men dets lille surface-mount pakning gør det svært for den typiske studerende eller hobbyist at bruge; vores breakout board gør det nemt at bruge med standard loddefri breadboards og 0,1″ perfboards. Da dette kort er en carrier for TB67H420FTG, anbefaler vi at læse databladet for TB67H420FTG (460k pdf) omhyggeligt. Kortet leveres med SMD-komponenter, inklusive TB67H420FTG og en beskyttelsesdiode til baglænsbatteri.

Egenskaber

• Ein- oder zweikanalig H-Brücke Motorstyrer (kan styre en eller to DC-motorer)
• Motordrift – spænding: 10 V til 47 V
• Udgangsstrøm:
  • op til 1,7 A kontinuerligt (4,5 A spidsbelastning) pr. motor ved tokanalsdrift
  • op til 3,4 A kontinuerlig strøm (9 A i spidsbelastning) ved enkeltkanaldrift
• Konfigurérbar strømbegrænsning begrænser automatisk motorens strøm til standardvis 4,5 A pr. kanal (dual) eller 9 A (single); kan justeres med eksterne modstande eller spændingskilder.
• Ingen separat logikforsyning er nødvendig; indgangene er kompatible med 3V og 5V
• Fleksibel indgang med flere muligheder for styring
• Lavspændingsbeskyttelse og beskyttelse mod overstrøm/kortslutning og overtemperatur
• Detektering af åben kreds
• Brugsplade tilbyder polaritetsbeskyttelse op til 40 V
• Aktive fejlsignaler indikerer overstrøm-, overtemperatur- eller tomgangstilstand

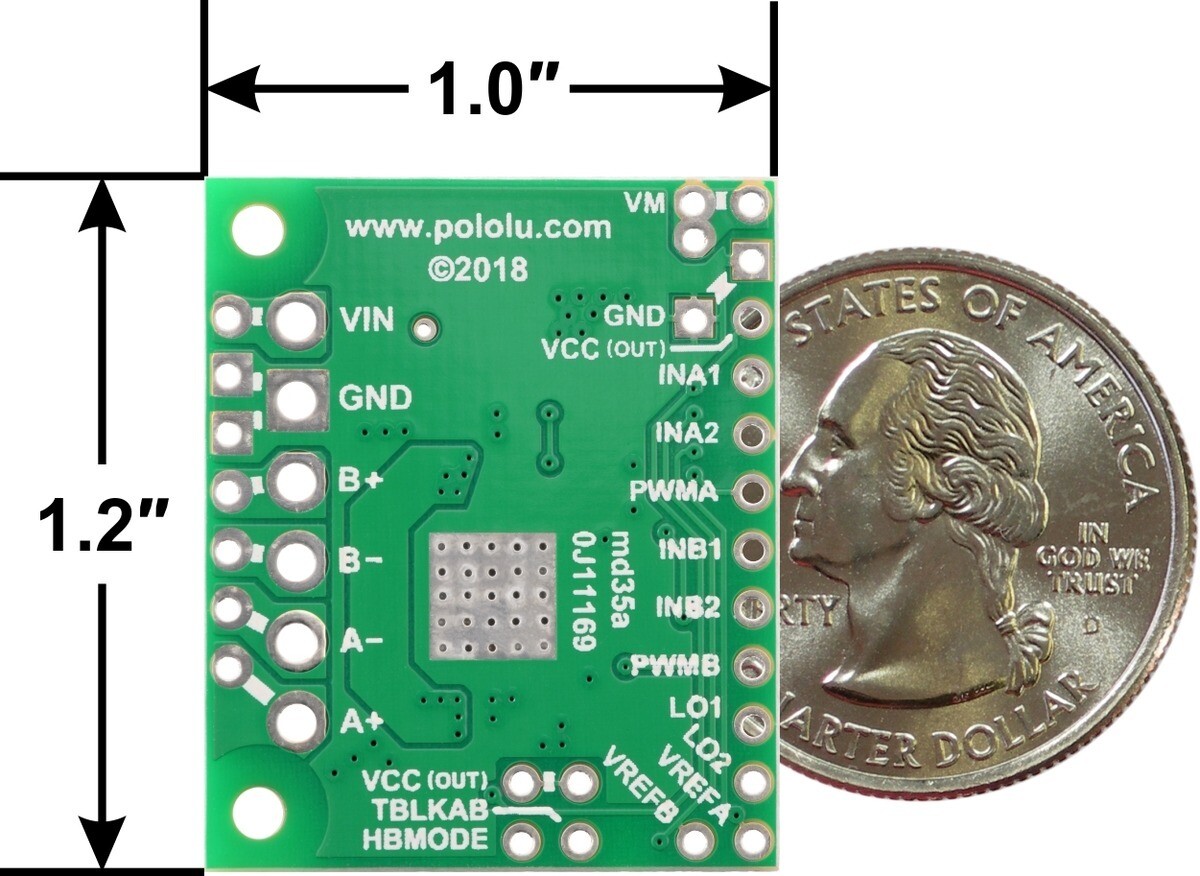

• Compact størrelse (1,0″ × 1,2″)
• Exponeret lodbar masseflade underfor driver-IC’en på undersiden af printpladen

Inkluderer hardware

Dette produkt leveres med alle overfladeMonterbare komponenter – inklusive driver IC TB67H420FTG – som er installeret, som vist på produktbilledet. Men for at montere de medfølgende gennemkontakterede komponenter kræves der lodning: en 1×20-polig aftagelig 0,1″ stiftplade og tre 2-polede 3,5 mm klemmeblokke (til strømforsyning af printkortet og motorudgange).

De 0,1″-stiftlejer kan efter behov klippes af eller skæres i mindre stykker og loddes ind i de mindre gennemgående huller. Disse stiftlejer er kompatible med lodfrie breadboards, 0,1″-stiklejer og vores højkvalitets- og præfabrikerede jumperkabler. Klemblokkene kan loddes i de større huller for at muliggøre en bekvem midlertidig forbindelse af underdimensionerede strømtilslutninger og motorledninger (se vores korte video om installation af klemblokke). Du kan også lodde dine motorledninger og andre forbindelser direkte på printpladen for at opnå den mest kompakte installation.

Mål

• Størrelse: 1,2″ x 1,0″
• Vægt: 3,5 g

Generelle specifikationer

• Motordriver: TB67H420FTG
• Motorporte: 2
• Minimumsdriftstemperatur: 10 V
• Maksimal driftsspænding: 47 V
• Kontinuerlig strøm pr. kanal: 1,7 A
• Vedvarende parallel strøm: 3,4 A
• Polaritetsbeskyttelse: Y2

Identificerende mærkninger

• PCB-afvigelses-koder: md35a
• Andre PCB-merkelapper: 0J11169

Instruktioner:

1 Uden medfølgende hardware.

2 Bemærk: Beskyttelsen mod omvendt polaritet fungerer kun op til 40 V.

Dette produkt kan blive så varmt, at du brænder dig, længe før chippen overopheder. Vær forsigtig ved håndtering af dette produkt og andre komponenter, der er tilsluttet det.

Pakkeliste

• 1x Pololu TB9051FTG Single Brushed DC Motor Driver Carrier
• 1x 1×20-polig, afbrydelig, 0,1″ stiftsnor
• 3x 2-polet, 3,5 mm forbindelsesplade

Downloads

• Bedienungsanleitung
• Toshiba TB67H420FTG datasheet

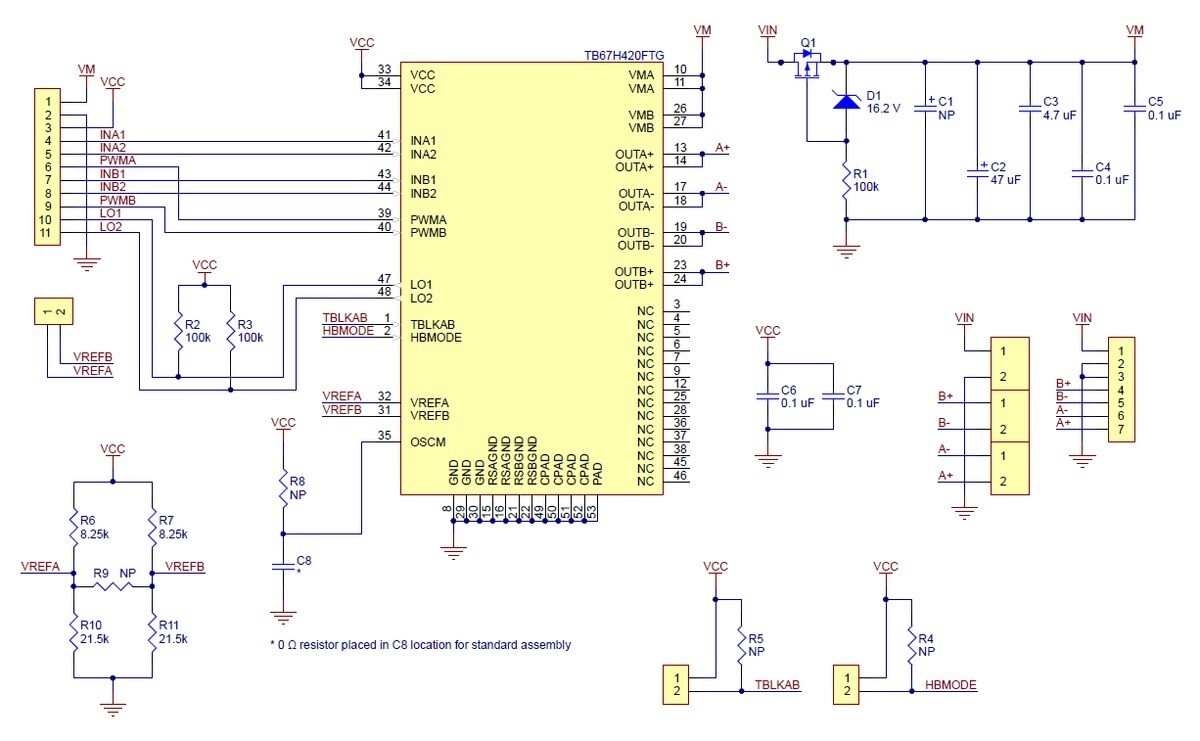

• Schematic diagram
• Dimension diagram
• 3D model
• Drill guide
