Pololu Stepmotor NEMA 8 Bi-polær 200 Trin/Omdrejning 20x30mm 3.9V 0.6A/Fase 1204

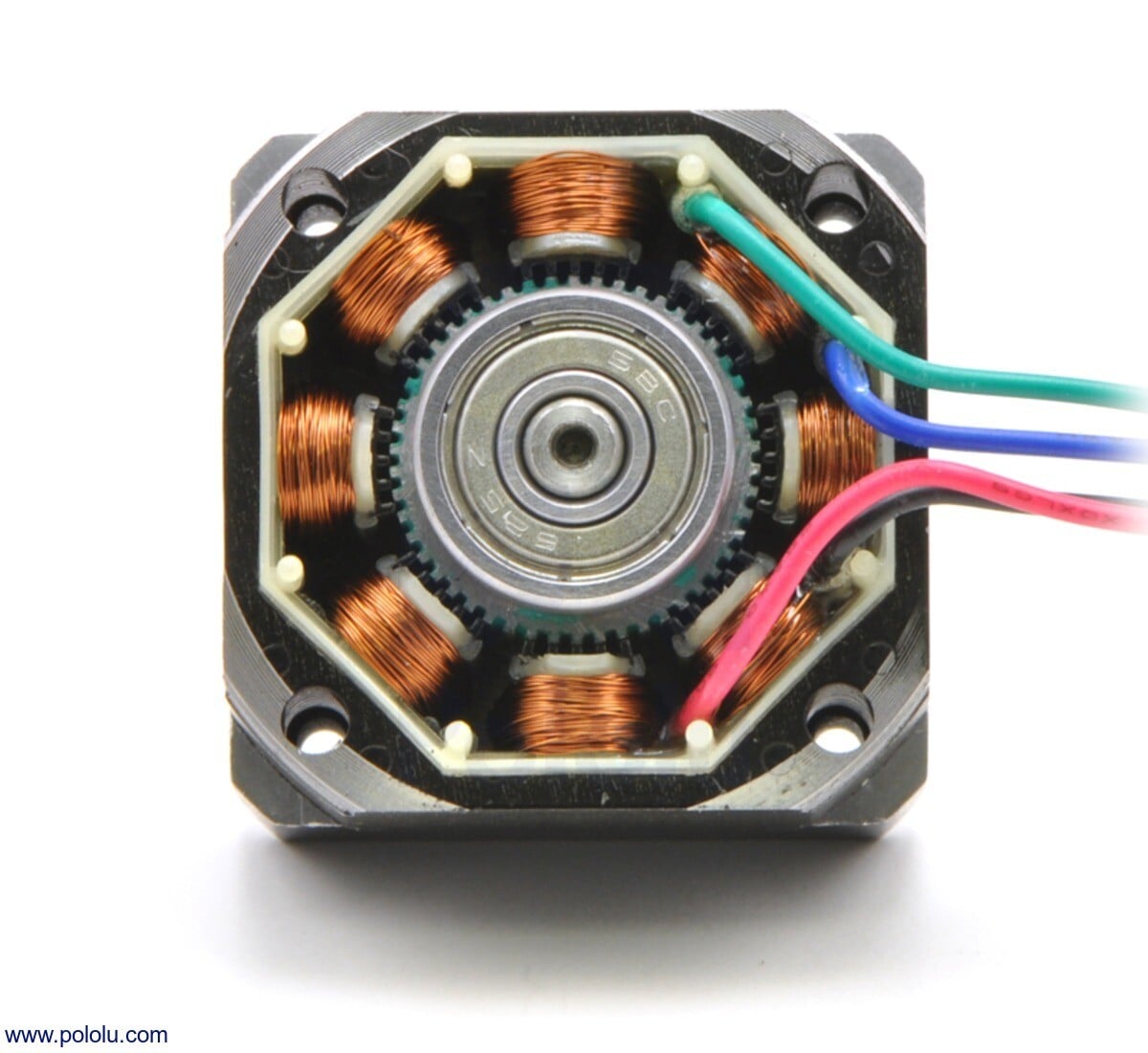

Denne lille Hybrid bipolar stepmotor Har en 1,8° trinvidde (200 trin/omdrejning). Hver fase trækker 600 mA ved 3,9 V, hvilket giver et holdmoment på 180 g-cm (2,5 oz-in). Motoren har fire farvekodede led, der er termineret med blanke led: sort og grøn tilsluttes en vikling; rød og blå forbindes med hinanden. Disse kabler forbindes med trinmotoren via en aftagelig JST-ZHR-5-stik.

Motoren kan styres med et par passende H-broer (en for hver spole), men vi anbefaler at bruge en Bipolare DC-motorstyringer eller en af vores  Tics trinmotorstyringer. Især TIC’erne gør styringen nemmere, da de understøtter seks forskellige interfaces (USB, TTL seriell, I², RC, analoge spændinger og kvadratur-encoder) og kan konfigureres via USB med vores gratis konfigurationsprogram.

• Strøm: 600 mA pr. spole
• Nøglemoment: 180 g-cm (2,5 oz-in)
• Induktans: 1,7 mH pr. spole
• Aksel for to kuglelejer

Generelle specifikationer

• Bølgeform: 4 mm “D”
• Strømbærende evne: 600 mA, pr. spole.
• Nominalspænding: 3,9 V
• Halvøje moment: 2,5 oz·in
• Skridt pr. omdrejning: 200
• Modstand: 6,5 Ohm, pr. spole.
• Induktans pr. fase: 1,7 mH
• Antal af led: 4
• Afstand fra ledningen: 30 cm
• Størrelse: 20 mm firkant x 30 mm, Uden aksel (NEMA 8).
• NEMA-størrelse: 8
• Vægt: 60 g
• Diameter: 4 mm
