Pololu Stepmotor NEMA 23 Unipolær Bi-polær 200 Trin/Omdrejning 57x56mm 3,6V 2A/Fase 1473

Denne NEMA 23stor Hybrid-steppermotor kan bruges som Einpolig eller drehpolig Schrittmotor bruges og har et trinvidde på 1,8° (200 trin pr. omdrejning). Hver fase trækker 2 A ved 3,6 V, hvilket giver et drejemoment på 9 kg-cm (125 oz-in).

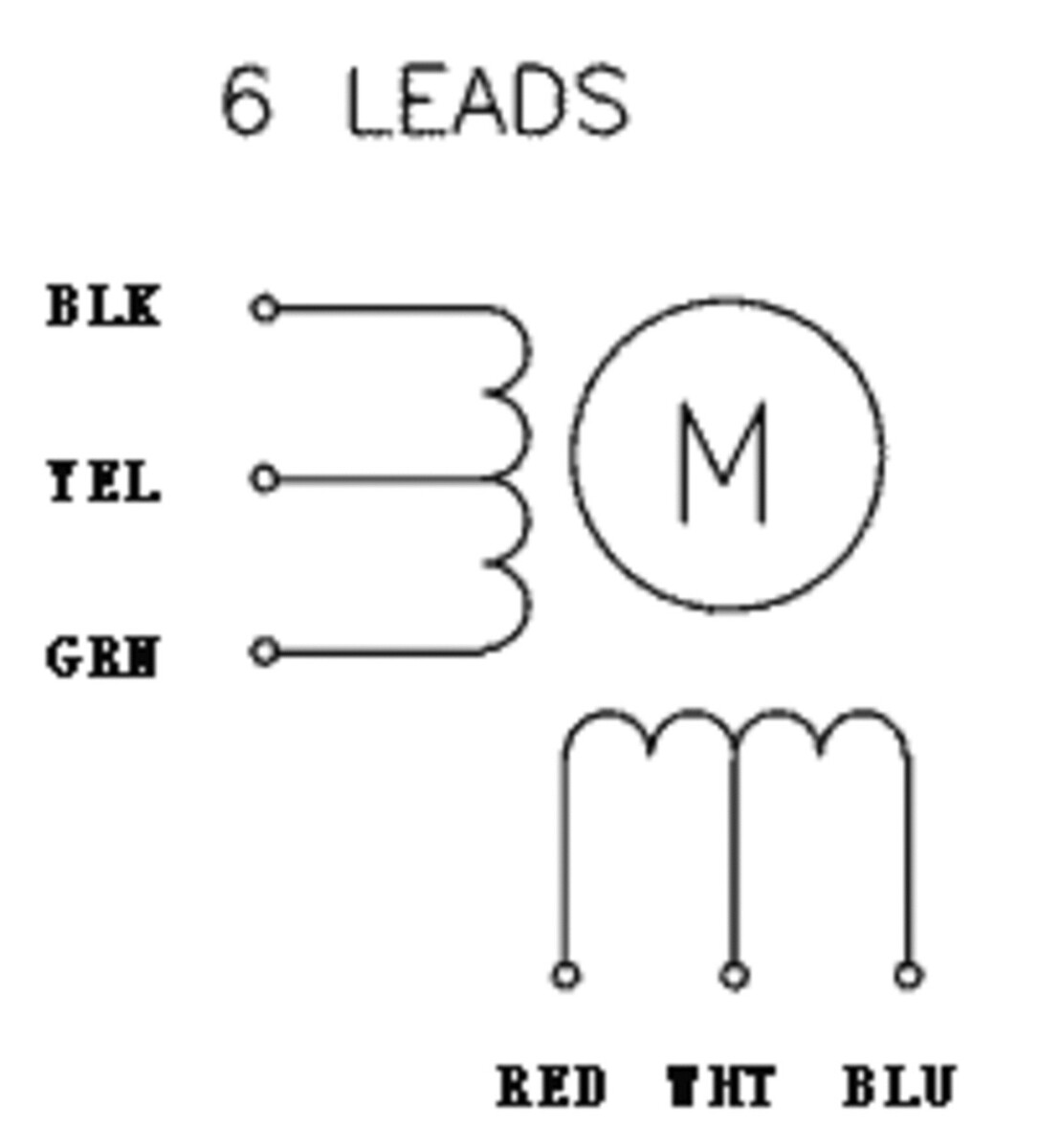

Motoren har seks farvekodede led, der er afsluttes med blanke led, så den kan styres af både unipolære og bipolare stepmotorstyringer. Når det bruges med en unipolær stepmotorstyring, bruges alle seks led. Når det bruges med en bipolar stepmotorstyring, kan de gule og hvide led i midterste afbryderen efterlades (det røde-blå par giver adgang til en spole, og det sorte-grønne par giver adgang til den anden spole). Vi anbefaler at bruge den som en bipolar stepmotor og styre den med en af vores bipolare stepmotorstyringer eller en af vores Tic-stepmotorkontrollere. Især gør Tics styringen nem, da de understøtter seks forskellige interfaces (USB, TTL seriell, I², RC, analoge spændinger og kvadratur-encoder) og kan konfigureres via USB med vores gratis konfigurationsprogram.

• Størrelse: 56,4 mm kvadrat × 56 mm, uden aksel (NEMA 23)
• Vægt: 0,7 kg (25 oz)
• Diameter på aksel: 6,35 mm (0,25 Zoll) “D”
• Skridt pr. omdrejning: 200
• Strøm: 2 A pr. spole
• Nominalspænding: 3,6 V
• Modstand: 1,8 Ω pr. spole
• Halvstyremoment: 9 kg-cm (125 oz-in)
• Induktans: 2,5 mH pr. spole
• Antal af led: 6
• Kabellængde: 30 cm (12 Zoll)
• Aksel for to kuglelejer
