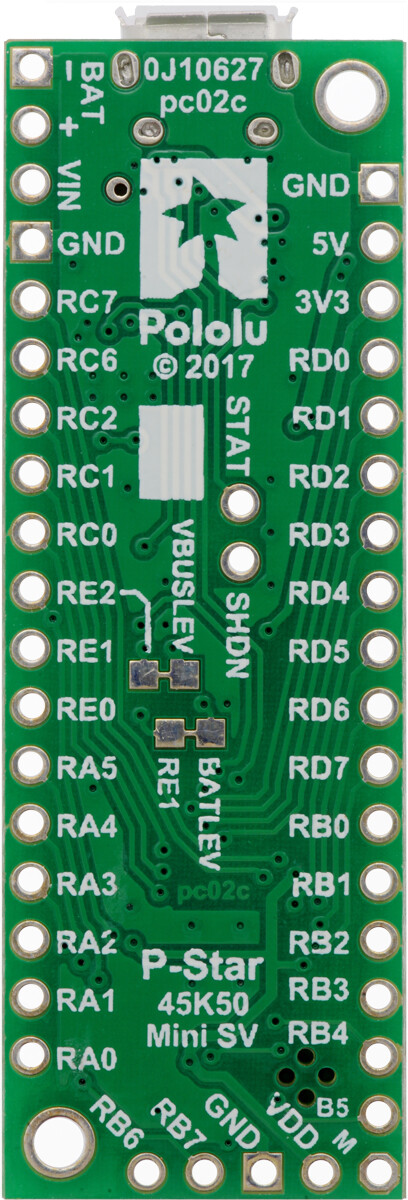

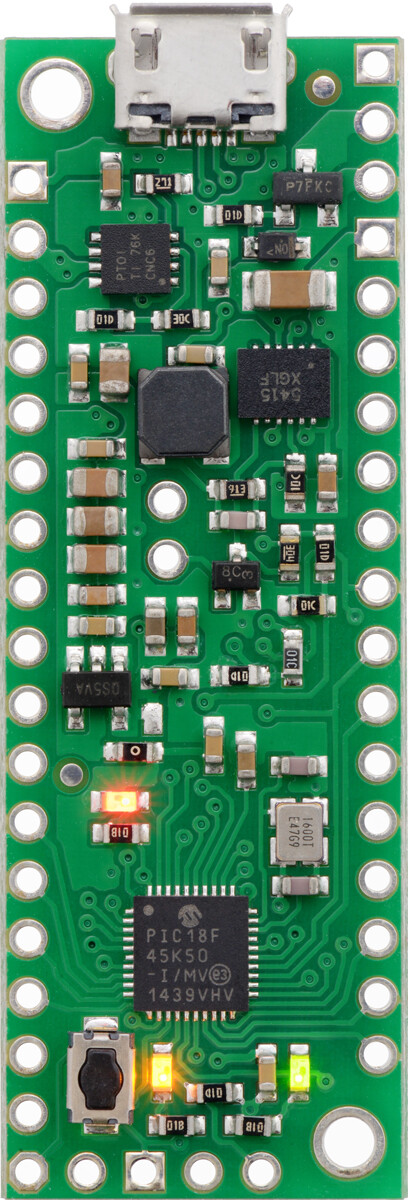

Pololu P-Star 45K50 Mini SV PIC18F45K50 programmerbar modul, Micro-USB interface, 3156

Oversigt

Pololu P-Star 45K50 Mini SV er et generelt programmerbart modul baseret på Microchips PIC18F45K50 mikrocontroller, som har 32 KB flash-programhukommelse, 2 KB RAM og indbygget USB-funktionalitet. De integrerede funktioner i P-Star (forkortet P*) omfatter en 16 MHz krystal, en USB Micro-B stik og tre brugerstyrede indikator LED’er. En skiftende step-down spændingsregulator og strømafvalgs kredsløb gør det muligt at forsyne kortet med strøm fra enten USB eller en ekstern 5 V til 36 V kilde, mens en strømbegrænsning på USB VBUS-forsyningen og reversebeskyttelse på VIN hjælper med at beskytte den mod utilsigtet skade. Kortet leveres med en USB bootloader, som gør det nemt at programmere PIC mikrocontrolleren uden at bruge en ekstern programmer.

Dette produkt kræver et USB A til Micro-B kabel (medfølger ikke) for at kunne forbindes til en computer.

Funktioner

• Dimensioner: 2′ x 0,7′ (2,05′ x 0,7′ inklusive USB Micro-B stik)
• Programmierbar Microchip PIC18F45K50 mikrocontroller
  • 32 KB Flash (8 KB bruges af bootloader, hvilket efterlader 24 KB tilgængelige for brugerprogrammet som standard)
  • 2 KB SRAM
  • 256 bytes EEPROM
  • Native fuld hastighed USB (12 Mbps)
• Internt klokket med 48 MHz, hvilket resulterer i eksekveringshastigheder på op til 12 millioner instruktioner pr. sekund (MIPS).
• Præcis 16 MHz krystal
• 30 I/O-linjer i et lille format
  • 28 I/O-pinde på de to lange sider af kortet
  • 2 yderligere I/O-pinde er tilgængelige på andre steder
  • 25 stifter kan konfigureres som analoge indgange
  • 2 PWM-udgangssignaler (hvoraf ét kan sendes til fire forskellige stik)
  • 5-bit digital-til-analog konverter (DAC) udgang
• Tre brugerstyrede LED’er
• Tilbageknap
• USB Micro-B stik
• Kan drives fra USB eller ekstern strømkilde, reguleret til 5 V af intern regulator
• Driftsspænding: 5 V til 36 V
• 5 V logisk spænding
• Ekstra 3,3 V lineær regulator
• Beskyttelse mod omvendt spænding ved ekstern strømforsyning
• Leveres med en proprietær USB-bootloader udviklet af Pololu til P-Star
• Bootloader kan bruges fra Windows, Linux og Mac OS X med open source-software
• Ingen ekstern programmer kræves
• Kompatibel med standard Microchip-kompilatorer, udviklingsværktøjer og programmerere

Udskillelse

P-Star 45K50 Mini pinout diagram.

Denne diagram viser I/O- og strømpindene på P-Star 45K50 Mini SV. Diagrammet er også tilgængeligt som en udskrivbar PDF (547k pdf). For mere information om PIC18F45K50 mikrocontrolleren og dens periferiudstyr, se Microchips dokumentation for PIC18F45K50.

Mål

Størrelse:
0,7″ × 2,05″ × 0,17″

Vægt:
3,5 g

Generelle specifikationer

Processor:
PIC18F45K50

RAM størrelse:
2 Kbytes

Program hukommelsesstørrelse:
32 Kbytes

Motor kanaler:
0

Bruger I/O-linjer:
30

Minimum driftsspænding:
5 V

Maksimal driftsspænding:
36 V

Logikspænding:
5 V

Downloads

• Bedienungsanleitung
• Schematic
• Diemension
