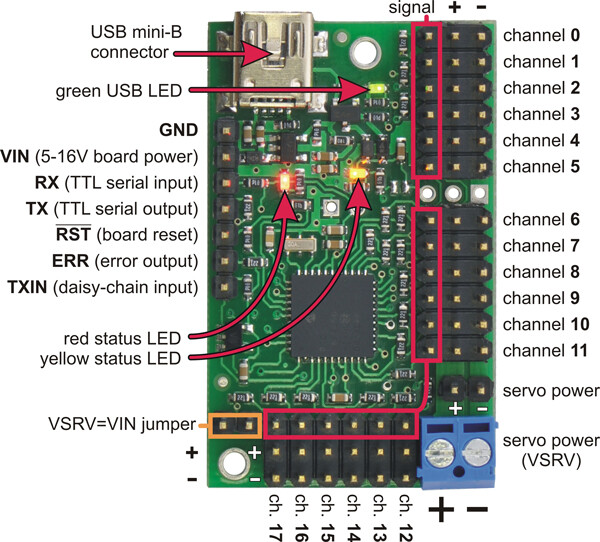

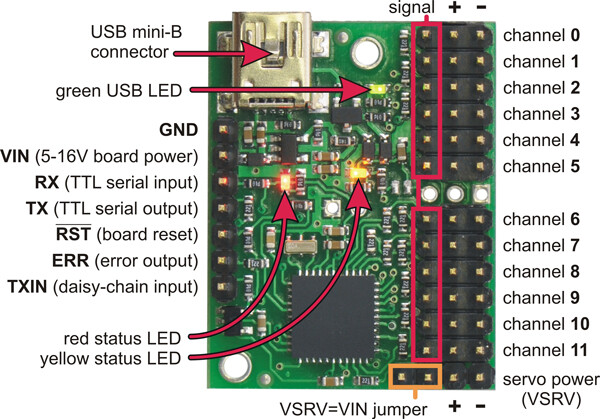

Pololu Mini Maestro 18-Kanal USB Servokontrol (Samlet) 1354

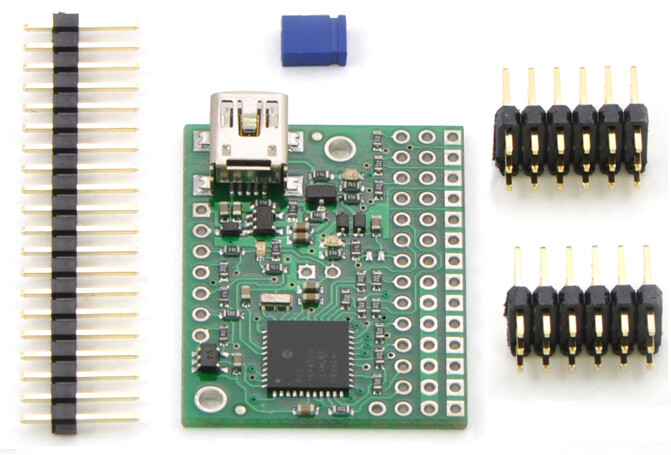

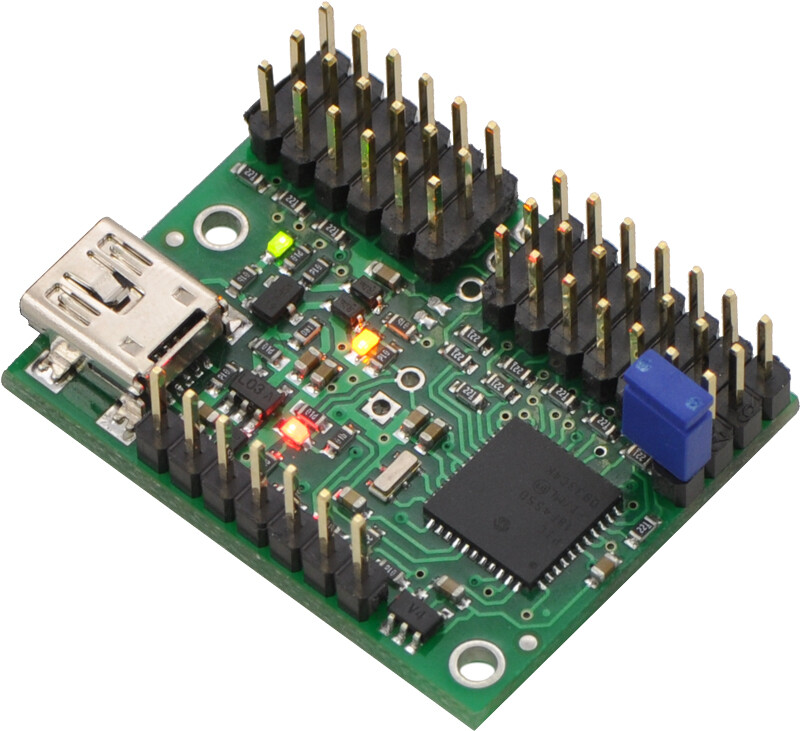

Mini Maestro 18 med 18 kanaler placerer ydeevnemålingen for serielle servestyrere på et højere niveau med funktioner som en nativ USB-grænseflade og intern scriptstyring. Uanset om du ønsker den bedste tilgængelige servostyring (med opløsning på 0,25 μs, integreret hastigheds- og accelerationstyring samt pulsbredder op til 333 Hz) eller en generel E/A-controller (f.eks. til at forbinde med en sensor eller ESC via USB), leverer dette kompakte, alsidige enhed. Denne fuldt samlede version vil med monterede hovedstifter leveret.

Vigtigste funktioner

• Tre styringsmåder: USB, TTL (5 V) seriel og intern scripting
• 0,25 µs opløsning for udgangimpulsbredde (dvs. ca. 0,025° for en typisk servomotor, hvilket er mere end hvad servomotoren kan opløse)
• Pulsbredde justerbar fra 1 Hz til 333 Hz (2)
• Stor pulsbredde fra 64 µs til 4080 µs (2)
• Individuel kontrol af hastighed og acceleration for hver kanal
• Kanaler kan valgfrit konfigureres, så de går til en bestemt position eller slås fra ved opstart eller fejl.
• Alternative Kanalfunktioner muliggør brugen af kanalerne som:
  • Generelle digitale udgange (0 V eller 5 V)
  • Analoge eller digitale indgange (kanaler 0-11 kan være analoge indgange; kanaler 12+ kan være digitale indgange)
  • En kanal kan være en PWM-udgang med en frekvens fra 2,93 kHz til 12 MHz og en opløsning på op til 10 bit.

Generelle specifikationer

• Kanaler: 18
• Baud: 300–200.000 bps, automatisk detektion fungerer fra 300–115.200 bps.

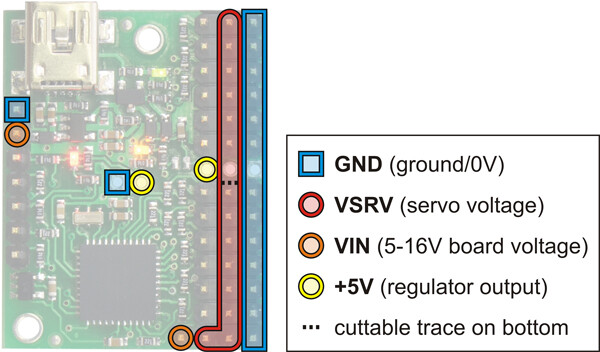

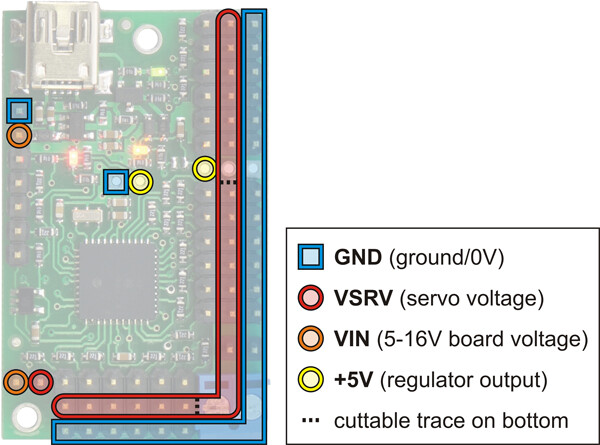

• Minimum driftsspænding: 5 V
• Maksimal driftsspænding: 16 V
• Strømforsyning: 40 mA, når USB og alle LED’er er tilsluttet. Når USB er tilsluttet, forbruges der omkring 10 mA mere.
• Delvis udstyr?: N

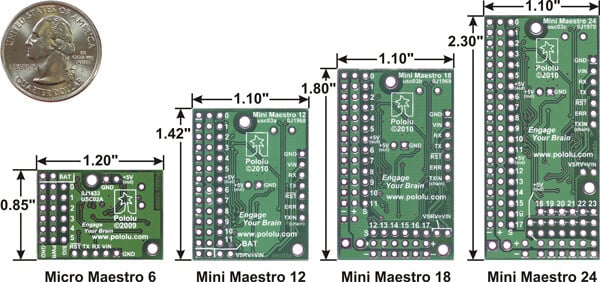

• Størrelse: 1,10″ x 1,80″
• Vægt: 10,0 g
