Pololu LSM6DSO 3D-akselrometer og gyroskop bærer med spændingsregulator 2798

Der LSM6DSO sammen et digitalt 3-akse accelerometer og en 3-akse gyroskop I et enkelt sæt. Sensoren leverer seks uafhængige målinger af acceleration og rotationshastighed, hvor følsomheden kan indstilles i området ±2 g til ±16 g og ±125 °/s til ±2000 °/s, via I2C/I3C- og SPI-grænseflader. Denne LSM6DSO-brik har en 3,3 V strømforsyning og integrerede spændingsomformere, der muliggør drift fra 1,8 V til 5,5 V. Pinavstanden på 0,1 tommer gør det nemt at bruge med standard SMD-plader og 0,1 tommer huller.

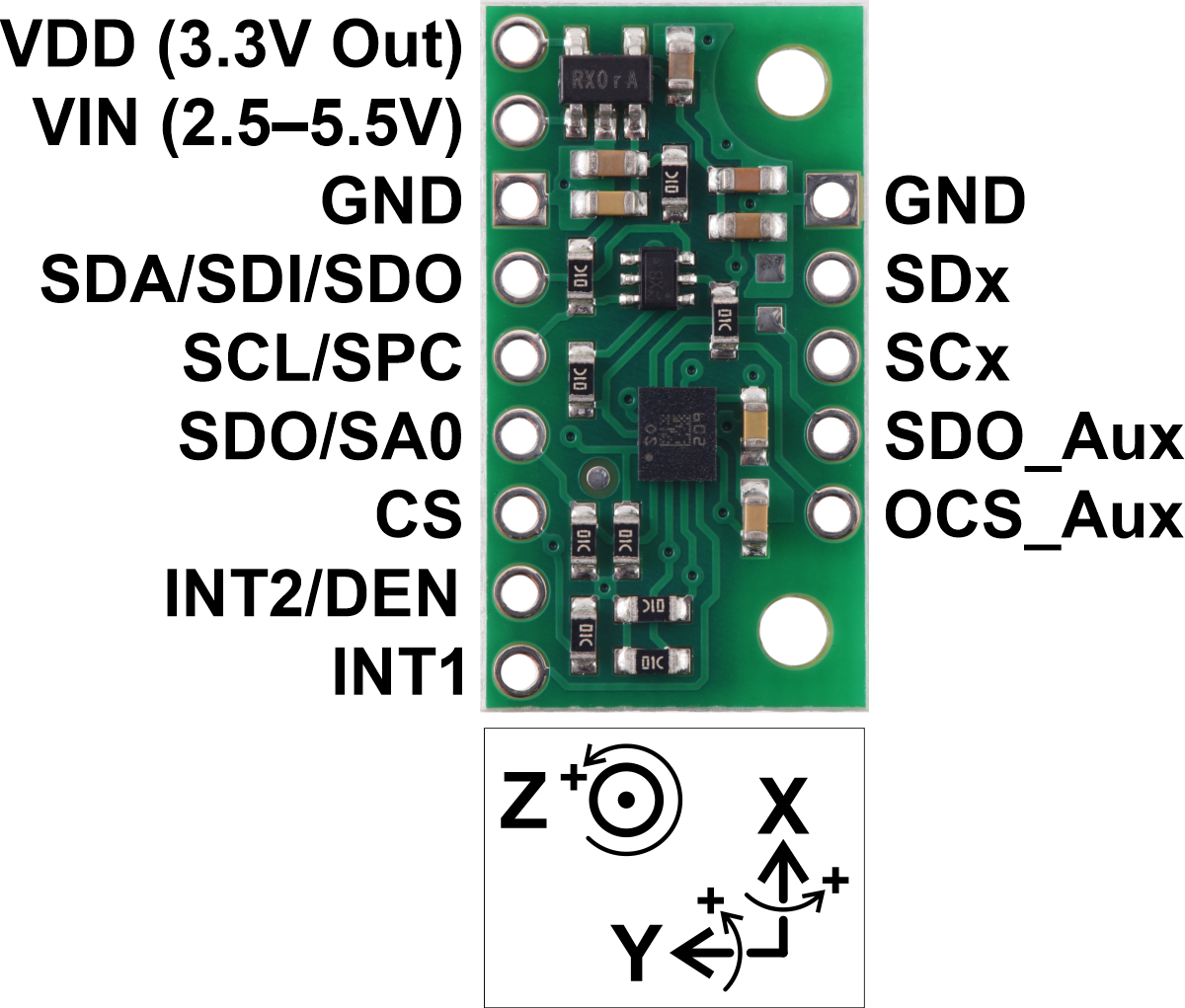

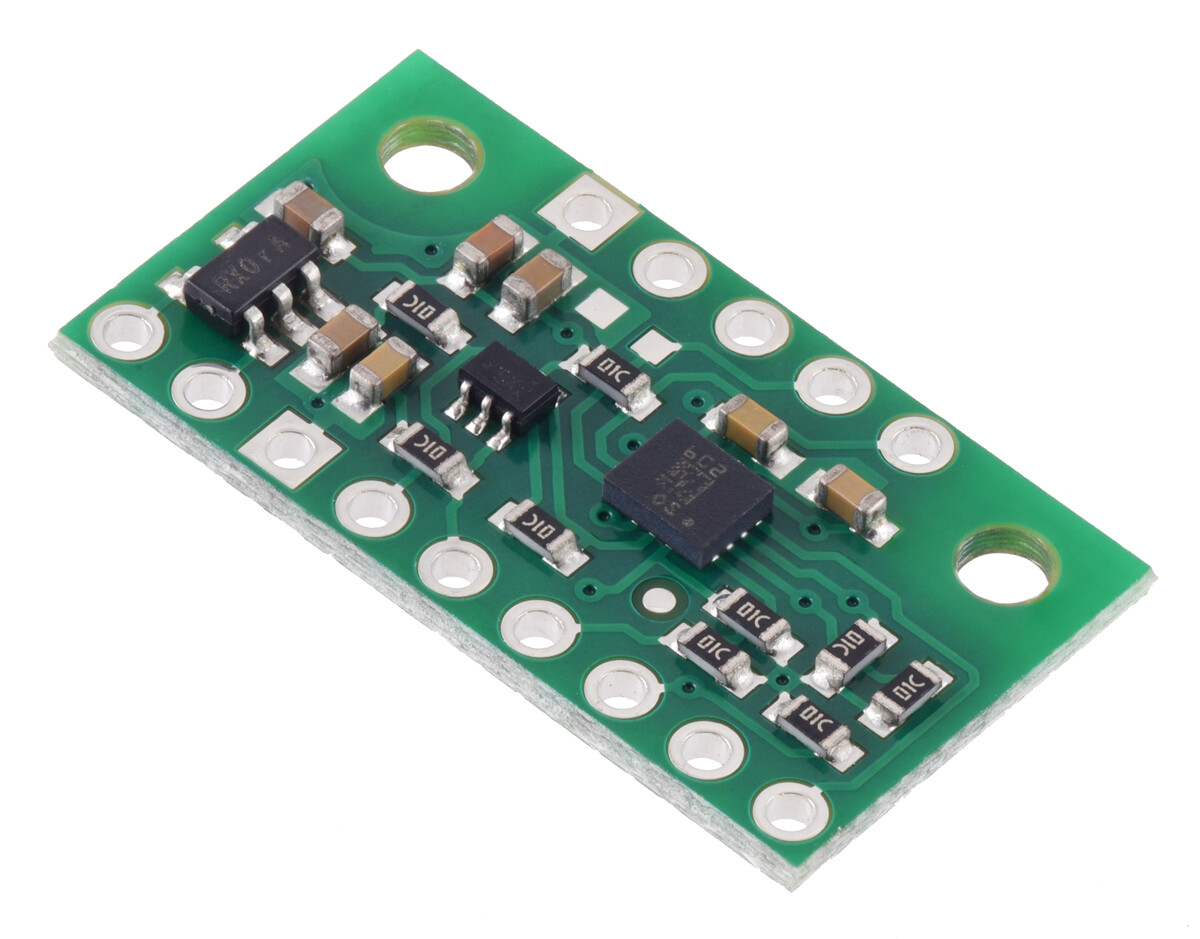

Denne printplade er en kompakt (0,5 tommer x 0,9 tommer) breakout-plade til ST’s LSM6DSO-akselmodul, som har en 3-akse digital lineær accelerometer og et 3-akse digital gyroskop; Vi anbefaler derfor, at du omhyggeligt læser databladet for LSM6DSO (3 MB PDF), før du bruger dette produkt. LSM6DSO er en fantastisk IC, men dets lille størrelse gør det svært at bruge for den typiske studerende eller hobbyist. Det fungerer også ved spændinger under 3,6 V, hvilket kan gøre det vanskeligt at tilslutte mikrocontrollere, der drives med 5 V. Denne breakout-plade løser disse problemer ved at integrere yderligere elektronik, herunder en 3,3 V strømforsyning og niveaudifferensieringskredsløb, mens den samlede størrelse forbliver så kompakt som muligt. Pladen er fuldt ud monteret med sine SMD-komponenter, inklusive LSM6DSO, som vist på produktbilledet.

Specifikationer

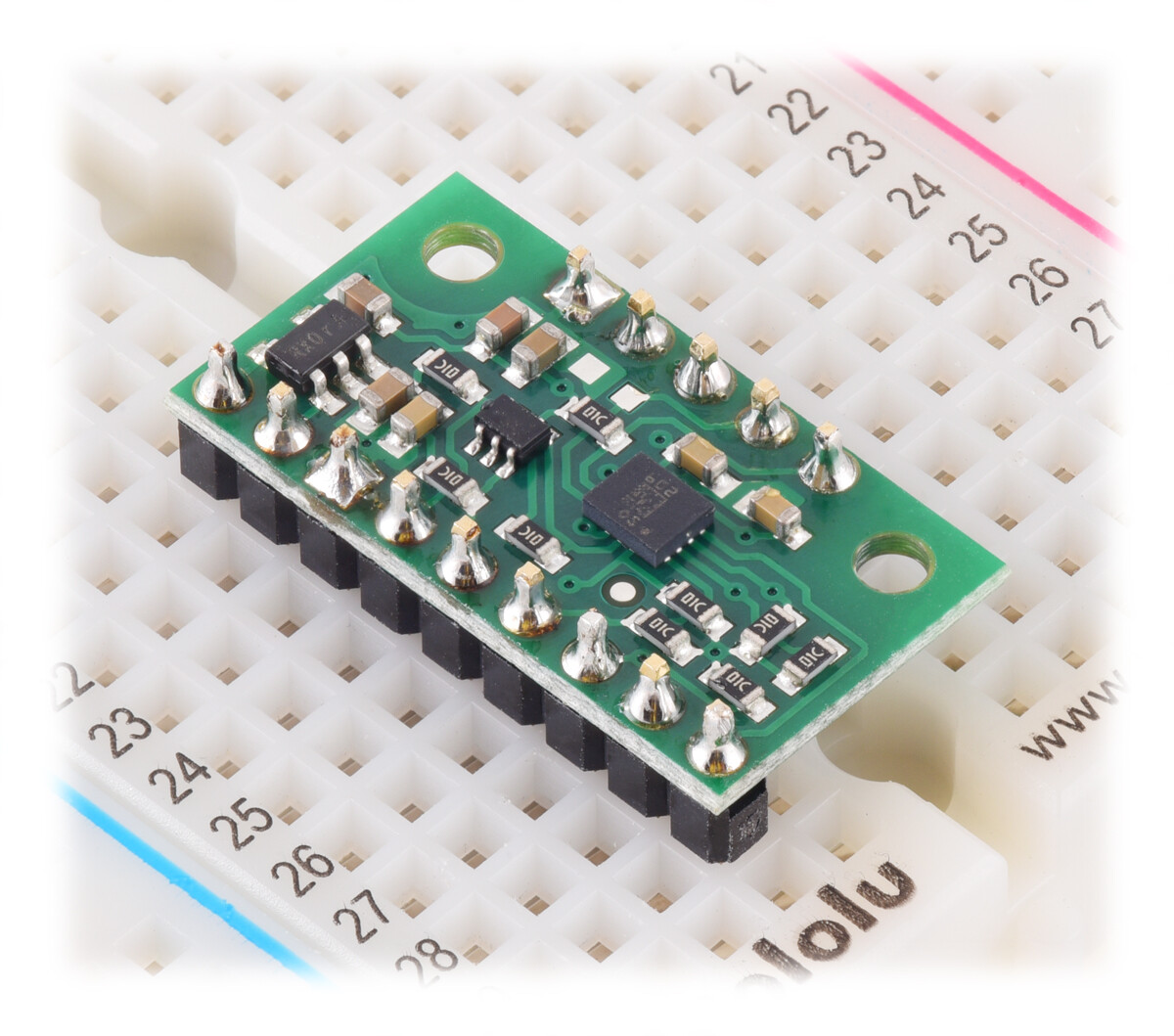

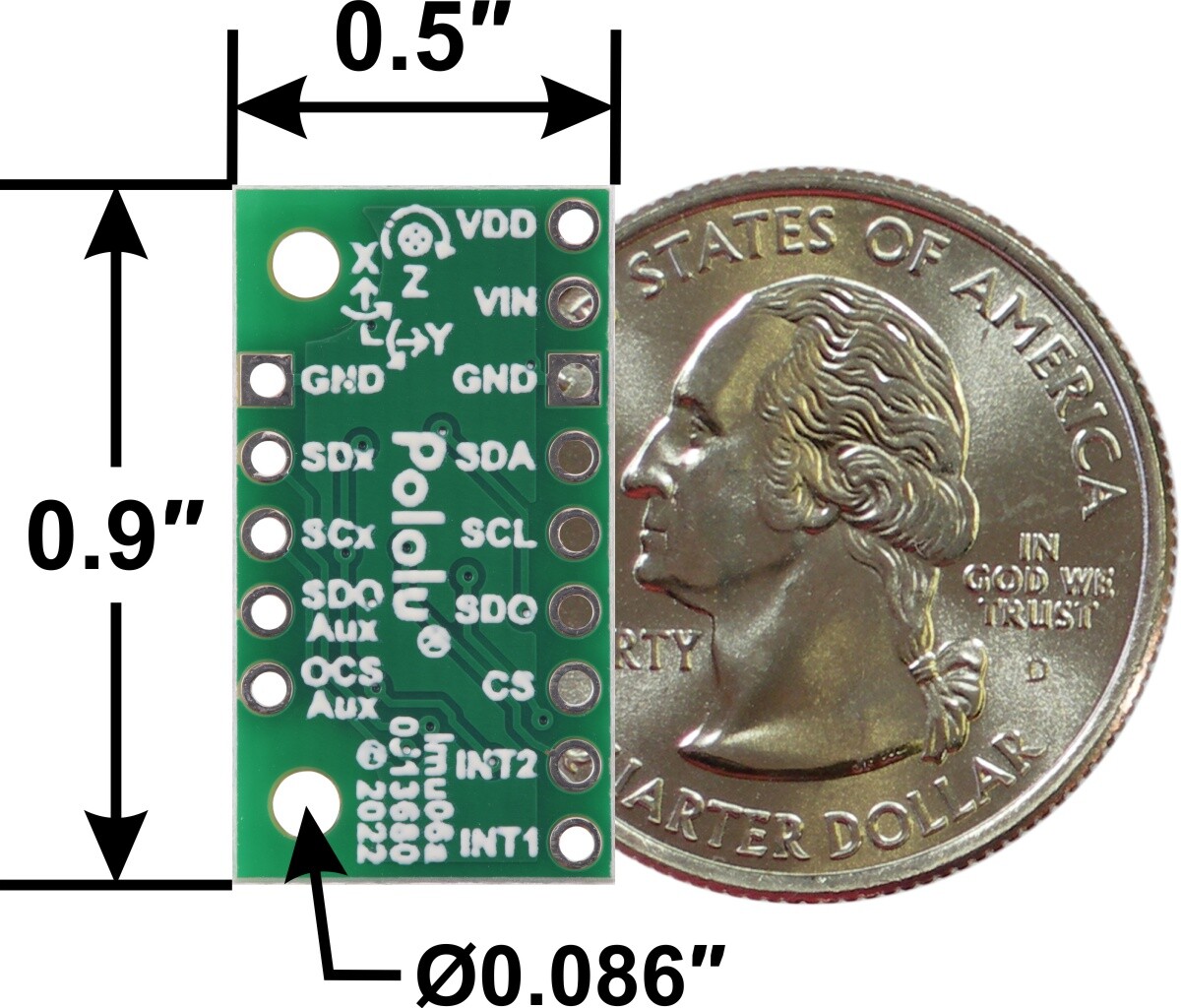

• Mål: 13 x 23 x 3 mm
• Vægt uden header-pins: 0,6 g
• Driftsspænding: 1,8 V til 5,5 V
• Strømforsyning: 1 mA
• Udgangsformat (I2C/SPI):
  • Beschleunigungssensor: 16-bit måling pr. akse
  • Gyroskop: En måling med 16 bit pr. akse
• følsomhedsområde (konfigurerbart):
  • Accelerometer: ±2 g, ±4 g, ±8 g eller ±16 g
  • Gyroskop: ±125, ±245, ±500, ±1000 eller ±2000°/s

Generelle specifikationer

• Interface: I2C/I3C, SPI. Interface styret af CS-pin.
• Minimum driftstemperatur: 1,8 V
• Maksimal driftsspænding: 5,5 V
• Måleområde:
  • ±2 g, ±4 g, ±8 g eller ±16 g (akselermåler)
  • ±125, ±250, ±500, ±1000 eller ±2000 °/s (Gyroskop). Konfigurerbart af brugeren.
• Strømforsyning: 1 mA

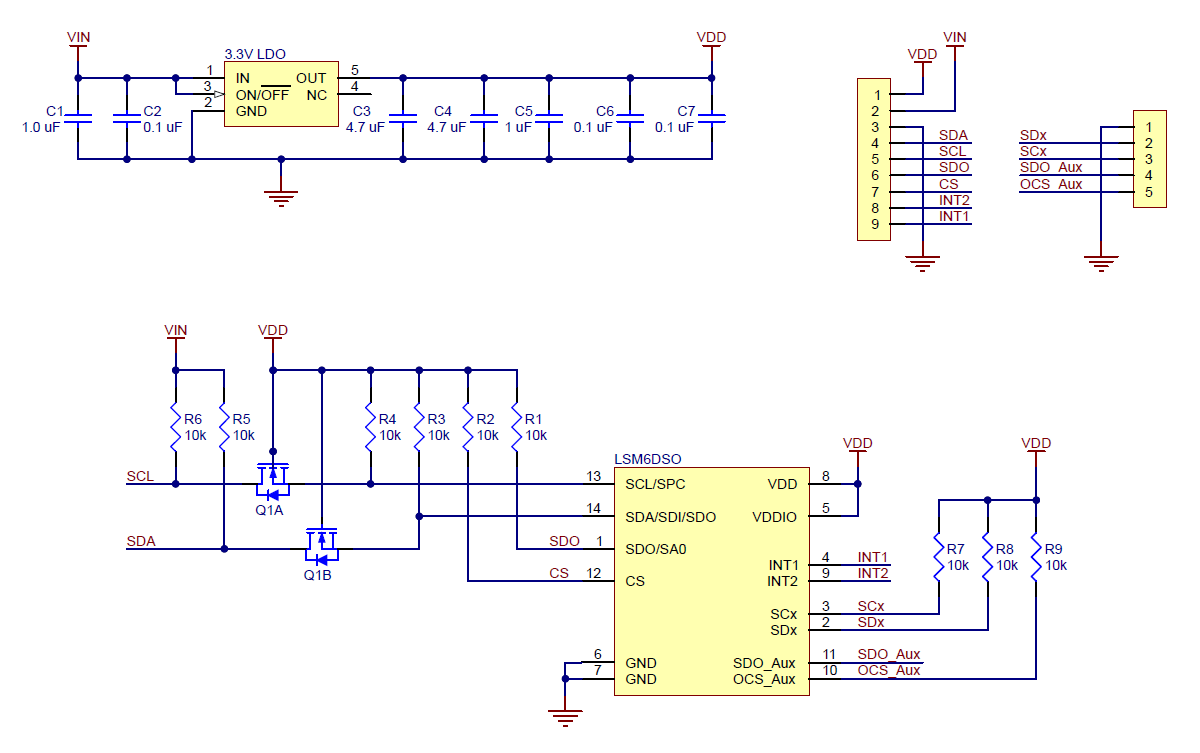

Downloads

• LSM6DSO datasheet
