Pololu DRV8825 Stepmotor Driver Carrier, Hochstrom (Header Pins verlötet) 2982

Denne version af vores Stepmotor-drivertræder DRV8825 Leveres med 0,1″-stiftkontakter, som vist på hovedproduktbilledet, så der ikke er behov for lodning for at bruge det sammen med en passende 16-polig stik eller en lodfri printplade. Yderligere information om driveren findes på produktsiden DRV8825 Step Motor Driver Carrier.

Dimensionerne

• Størrelse: 0,6′ x 0,8′
• Vægt: 2,7 g

Generelle specifikationer

• Minimumsdriftstemperatur: 8,2 V
• Maksimal driftsspænding: 45 V
• Kontinuerlig strøm pr. fase: 1,5 A. Uden køleplade eller tvungen luftstrøm.
• Maksimalstrøm pr. fase: 2,2 A. med tilstrækkelig yderligere køling.
• Minimum logisk spænding: 2,5 V. Denne driver fungerer med en logisk spænding på 2,5 V til 5,25 V. Den kræver ikke en ekstern logisk strømforsyning.
• Maksimal logisk spænding: 5,25 V
• Trinløsninger: fuld, 1/2, 1/4, 1/8, 1/16 og 1/32
• Beskyttelse mod omvendt polaritet?:
• Større pakker?
• Lötet ledere?

Downloads

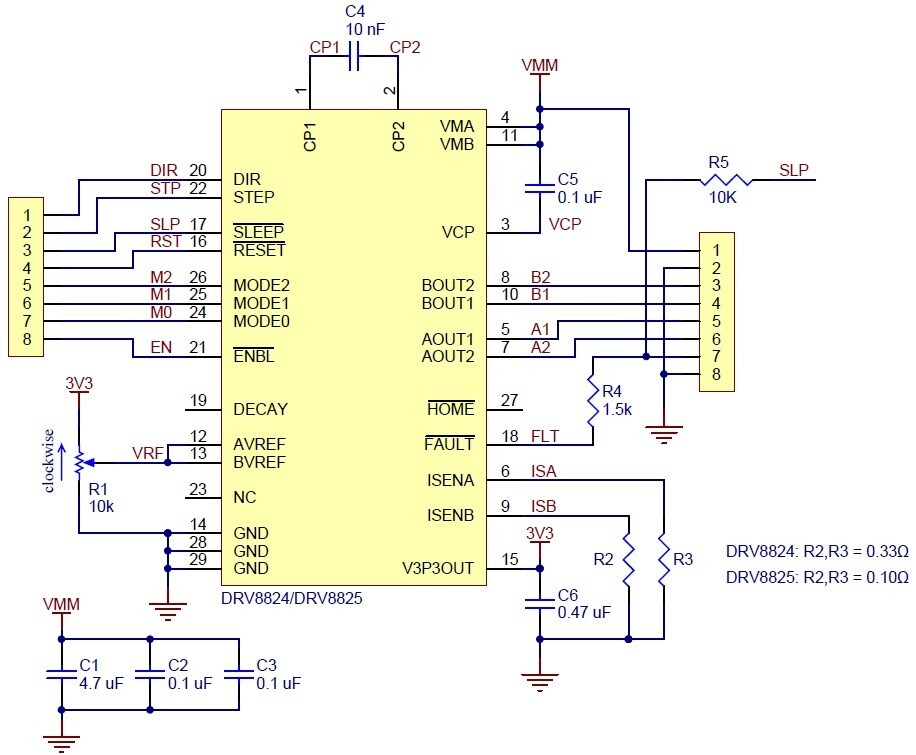

• Schematic Diagram
• Dimension
• 3D model
