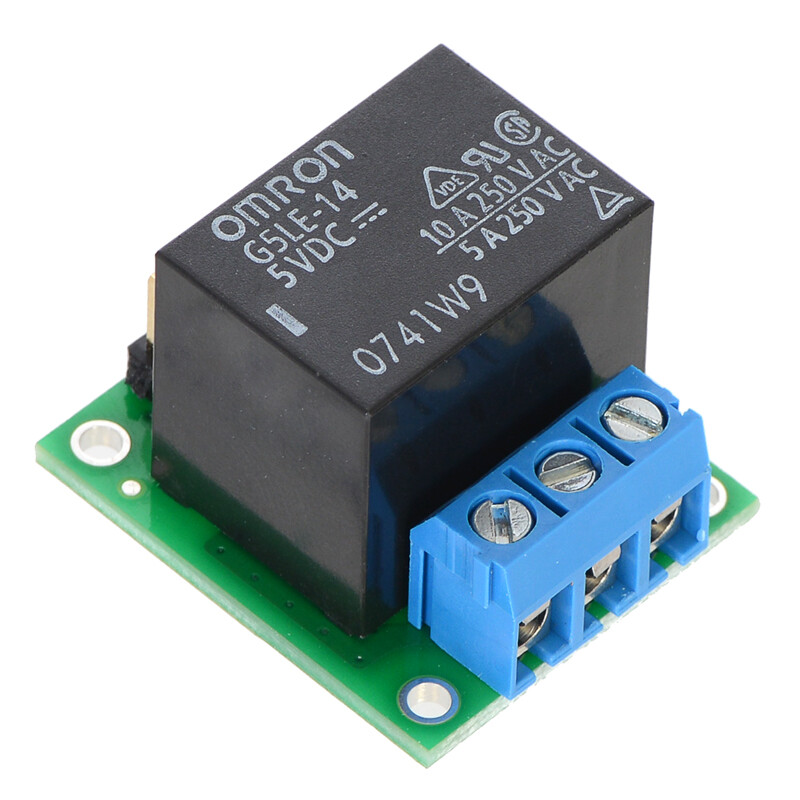

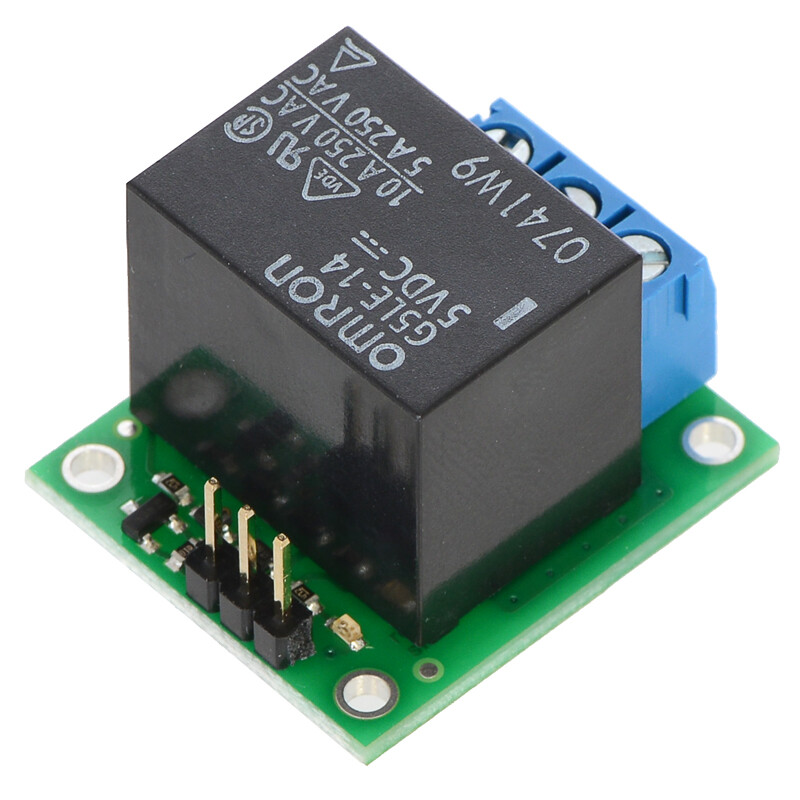

Pololu Basic SPDT Relæ Carrier med 5VDC Relæ (Samlet) 1-Kanal Relæmodul 2480

Oversigt

Pololu Basis Relaissteuerungsmoduler gør det muligt at styre en enkeltpolig, tovejs (SPDT) kontakt med lavspændings- og lavstrømsstyresignaler. Modulerne fås med 5 V og 12 V relæer – Omron G5LE-14-DC5 og G5LE-14-DC12(1MB pdf).

Bordpladen er tilgængelig uden relæer eller stik, så de, der ønsker at bruge deres egne relæer med den fælles “sugar cube”-pinbevægelse og footprint, kan gøre det. Vi tilbyder også flere dual-relæ-borde.

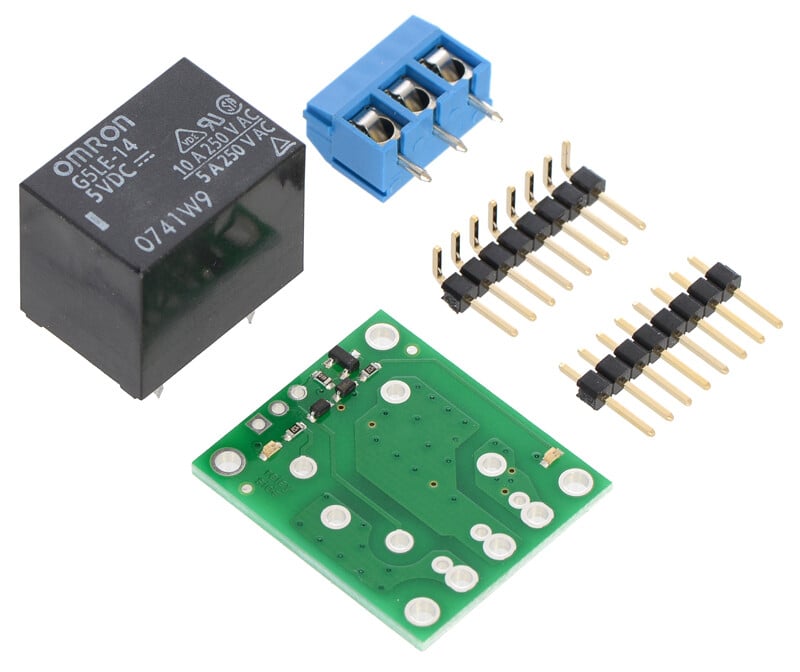

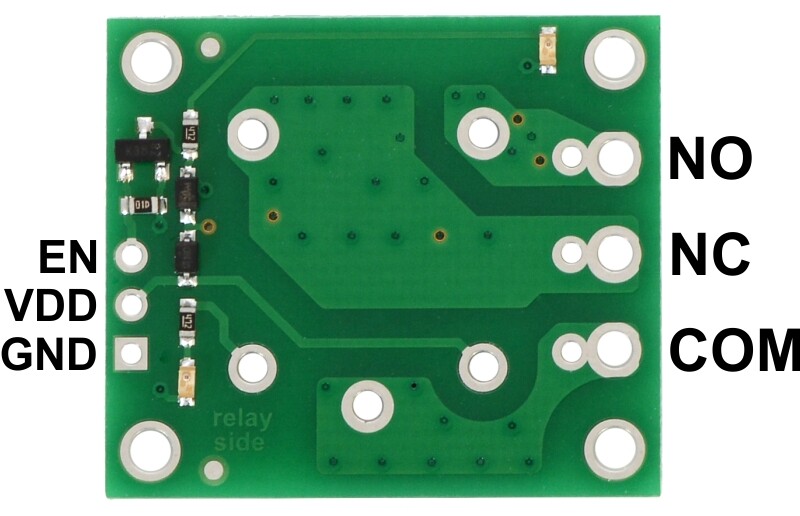

Platetten leder de tre relæstykker til stifter med en afstand på 0,1″, som er kompatible med almindelige lodfrie breadboards og servo-kabelstik. Den bestykte version af denne plade har en 0,1″ lige stiftleje, der er loddet til disse stifter, mens delkit-versionen indeholder 8×1 lige og vinkelrette 0,1″ stiftlejer, som kan deles i 3×1 stykker og loddes ind efter behov. Relæstykkene er ført til et sæt store pads, der er beregnet til brug med en 3-polig klemleje med 5 mm afstand, samt et sæt mindre pads med en afstand på 0,2″, hvilket gør dem kompatible med 0,1″ perfboards.

Specifikation

• Komfortabelt layout

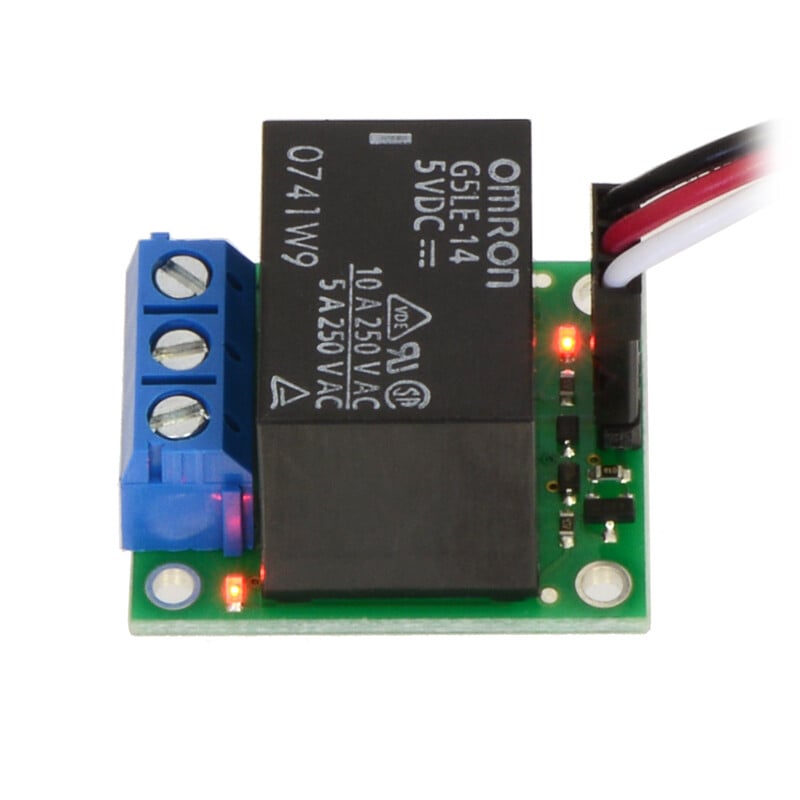

• To LED’er til at vise spolebetjeningen
• Zenerdiod for hurtig strømstød ved relæspolen
• Elektriske ruteafstandskrav ved relæskiftepunktet

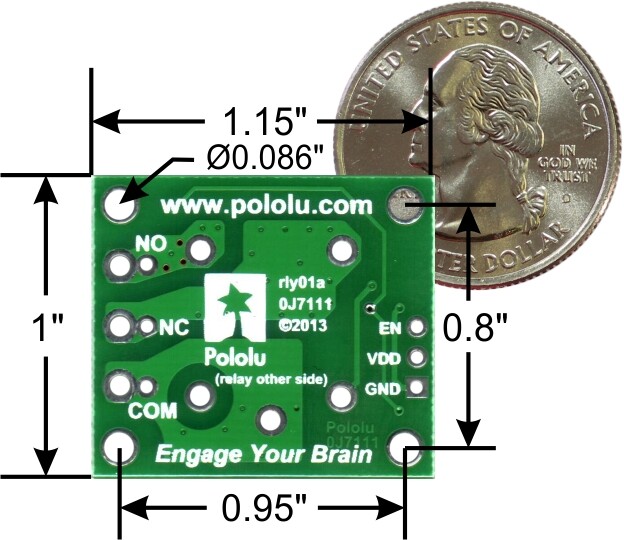

• Størrelse: 1″ × 1,2″ × 0,9″
• Vægt: 16 g

Leveringsomfang

1x Pololu Basic SPDT Relækontakt med 5VDC relæ (monteret)

Downloads

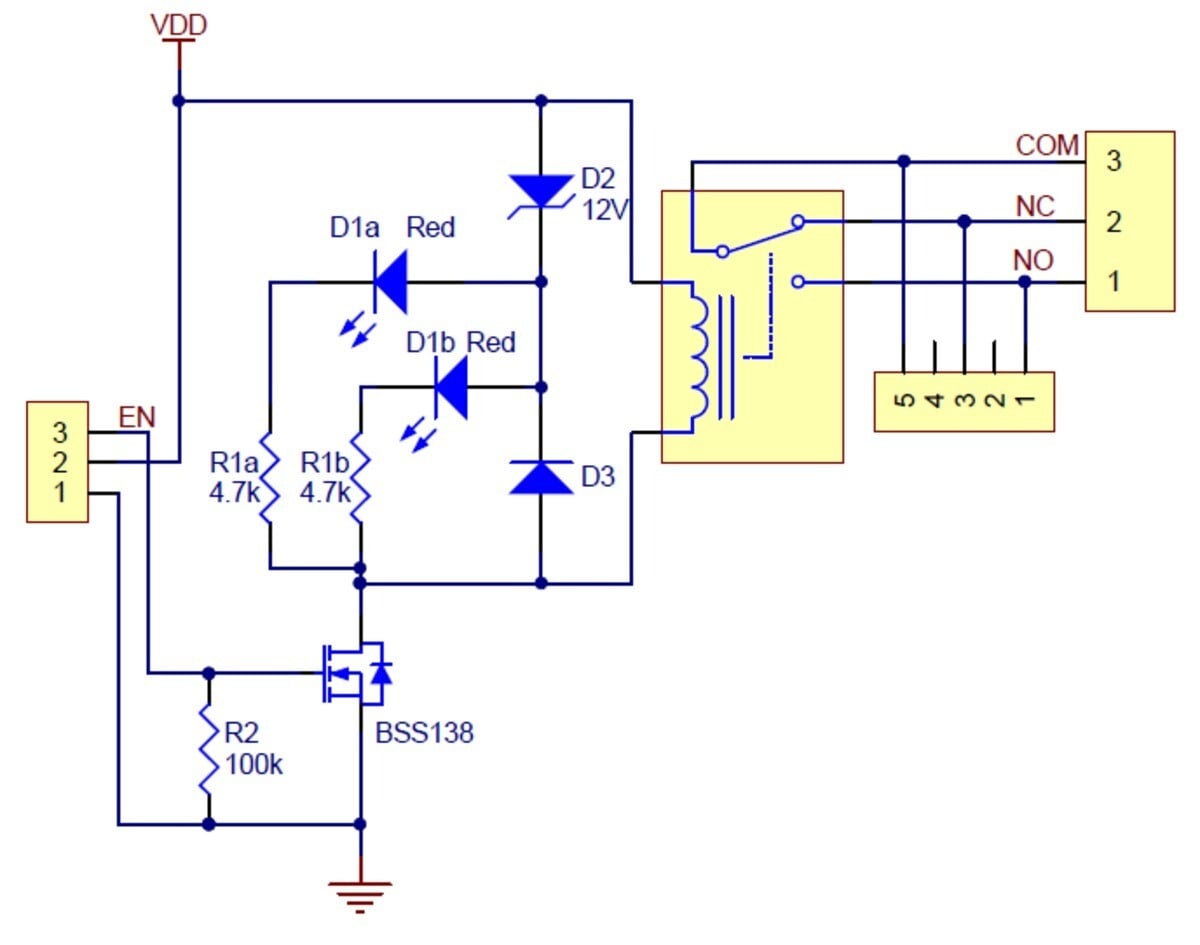

• schematic diagram
• Omron G5LE datasheet
• BSS138 N-channel MOSFET datasheet
• Drill guide
