Pololu Adresserbar RGB 8×8-LED Fleksibel panel 5V 10mm grid SK9822 3092

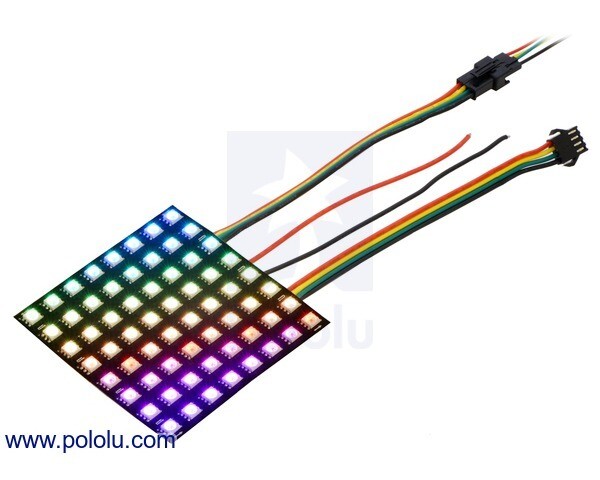

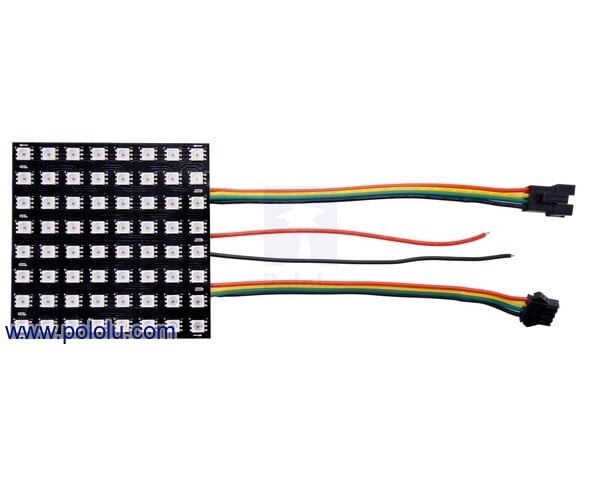

Dette fleksible LED-panel indeholder 64 RGB-LEDs, der er i et 8×8-Raster er anordnet. LED’erne kan individuelt styres via en simpel at bruge SPI-interface, så du har fuld kontrol over farven på hver RGB-LED. Panelet drives med 5 V og kan kobles sammen med yderligere SK9822-LED’er.

Disse LED-paneler baseret på SK9822 bruges i mange applikationer som en direkte erstatning for vores ældre APA102C-baserede paneler. På grund af farvedifference anbefaler vi dog ikke at bruge SK9822 og APA102C sammen i samme projekt. På grund af en lille forskel i protokollen skal du muligvis opdatere din kode for at behandle SK9822. Nedenfor finder du en mere detaljeret sammenligning af SK9822 og APA102C. Disse fleksible RGB-LED-paneler baseret på LED-/driver-IC SK9822 er en enkel måde at tilføje komplekse lyseffekter til et projekt. Hver SK9822-LED har en integreret driver, så du kan styre farven og lysstyrken for hver LED. SK9822 har en konstantstrømsregulering, så spændingsfald, der skyldes modstanden i lange strømkabler, næsten ikke påvirker farven og lysstyrken af SK9822, så længe spændingen forbliver over 3,5 V. Panelerne kan kobles sammen og kan bruges med andre SK9822-baserede produkter, f.eks. vores SK9822-baserede LED-strips.

Advarsel: Disse LED-paneler kan forbruge meget strøm og overophede, hvis de drives med fuld lysstyrke. Vi anbefaler derfor at begrænse lysstyrken. Yderligere information findes i afsnittet “Aktuelt tilbud” nedenfor.

Selvom disse LED-paneler er fleksible, bør de ikke bøjes for meget, og de anbefales ikke til brug i applikationer, hvor de udsættes gentagne gange for bøjning.

Funktioner og specifikationer

• Individuelt adresseable RGB-LEDs
• 24-bit farvekontrol
• Yderligere 5-bit lysstyrkekontrol; 32 lysstyrkeniveauer pr. pixel
• SPI-styringsinterface
• 5 V driftsspænding
• Farve og lysstyrke er i vid udstrækning spændingsuafhængige ned til 3,5 V.
• Hver RGB-LED forbruger cirka 50 mA ved fuld lysstyrke for rød, grøn og blå.
• 1,0 cm afstand mellem LED’ernes midter
• Sort panelfarve

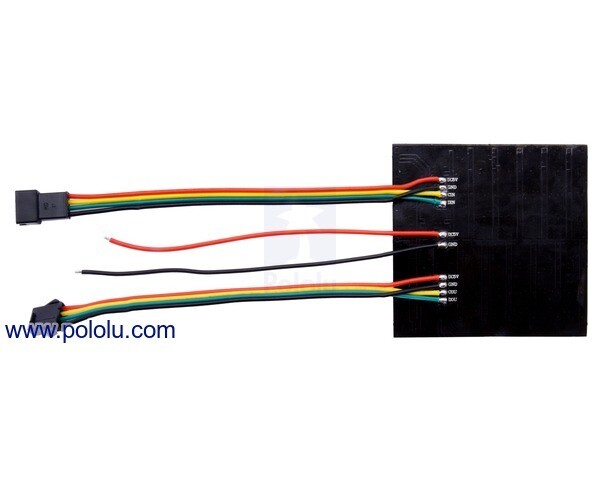

• Strømindataforbindelser for enkel kæde samt ekstra strøm- og jordkabler til alternative strømforsyninger
• Beispelskod for Arduino tilgængelig

Mål

• Størrelse: 8 cm x 8 cm
• Vægt: 25 g

Generelle specifikationer

• Typisk driftsspænding: 5 V
• LED’er: 64
• RGB-LED-tæthed: 1 pr. kvadratcentimeter
• Farve: RGB

Forsendelse af indhold

• 1 x adressérbar fleksibel RGB-panel med 8 x 8 LED’er, 5 V, 10 mm raster (SK9822)
