Pololu Magnetisk encoder-sæt med sideindgangskonnektor til Micro Metal Gearmotorer, 12 CPR, 2,7-18V 4761

Beskrivelse

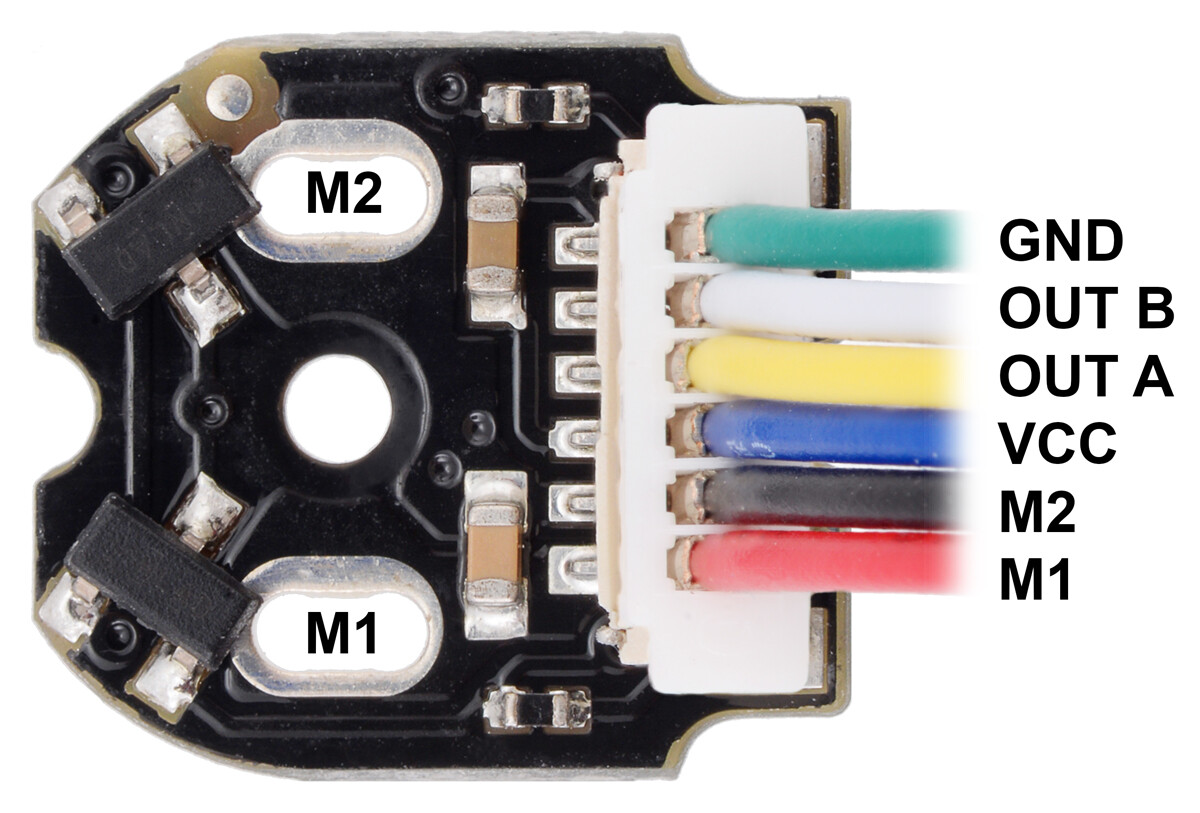

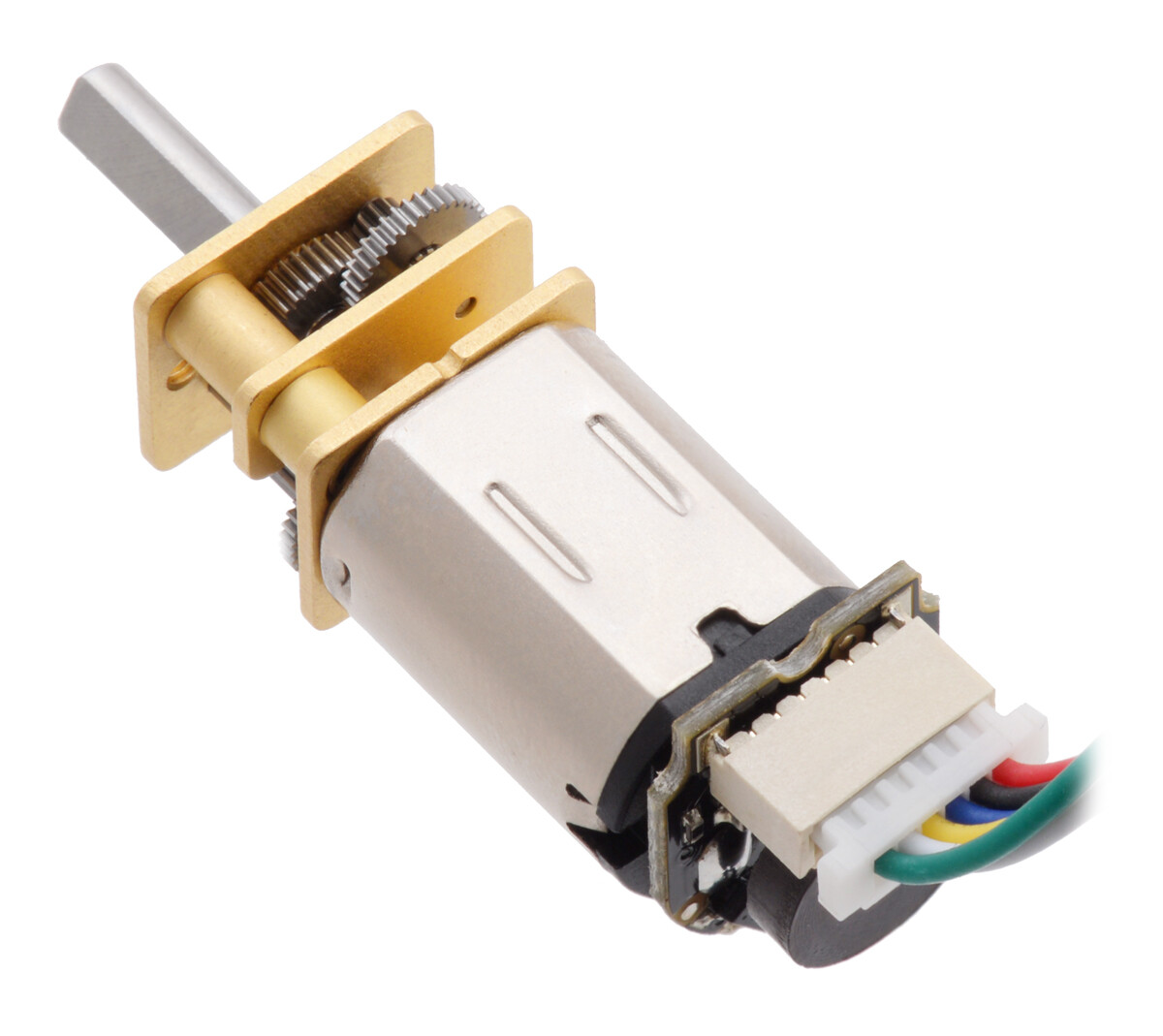

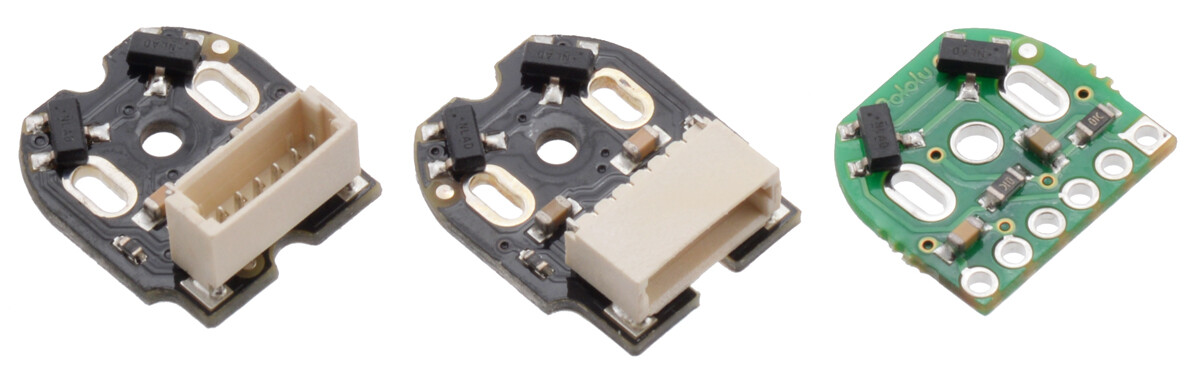

Tilføj kvadratur-enkodere til dine mikro metal gearmotorer (kræves udvidet bagaks) med dette kit, der bruger en magnetisk disk og Hall-effekt sensorer for at give 12 impulser pr. omdrejning af motoren. Sensorerne fungerer fra 2,7 V til 18 V og leverer digitale udgange, som kan forbindes direkte til en mikrocontroller eller et andet digitalt kredsløb. Disse enkodere har side-entry, 6-polig han JST SH-type stikog vi har kabler, der passer til dem, tilgængelige i flere længder (12 cm, 30 cm og 75 cm). Dette modul er kompatibelt med Blåt LCD-display med tastatur. Leveringsomfang: 1x modul. af de dobbeltaksede mikro metalgearmotorer, vi har på lager, herunder HPCB-versionerne.

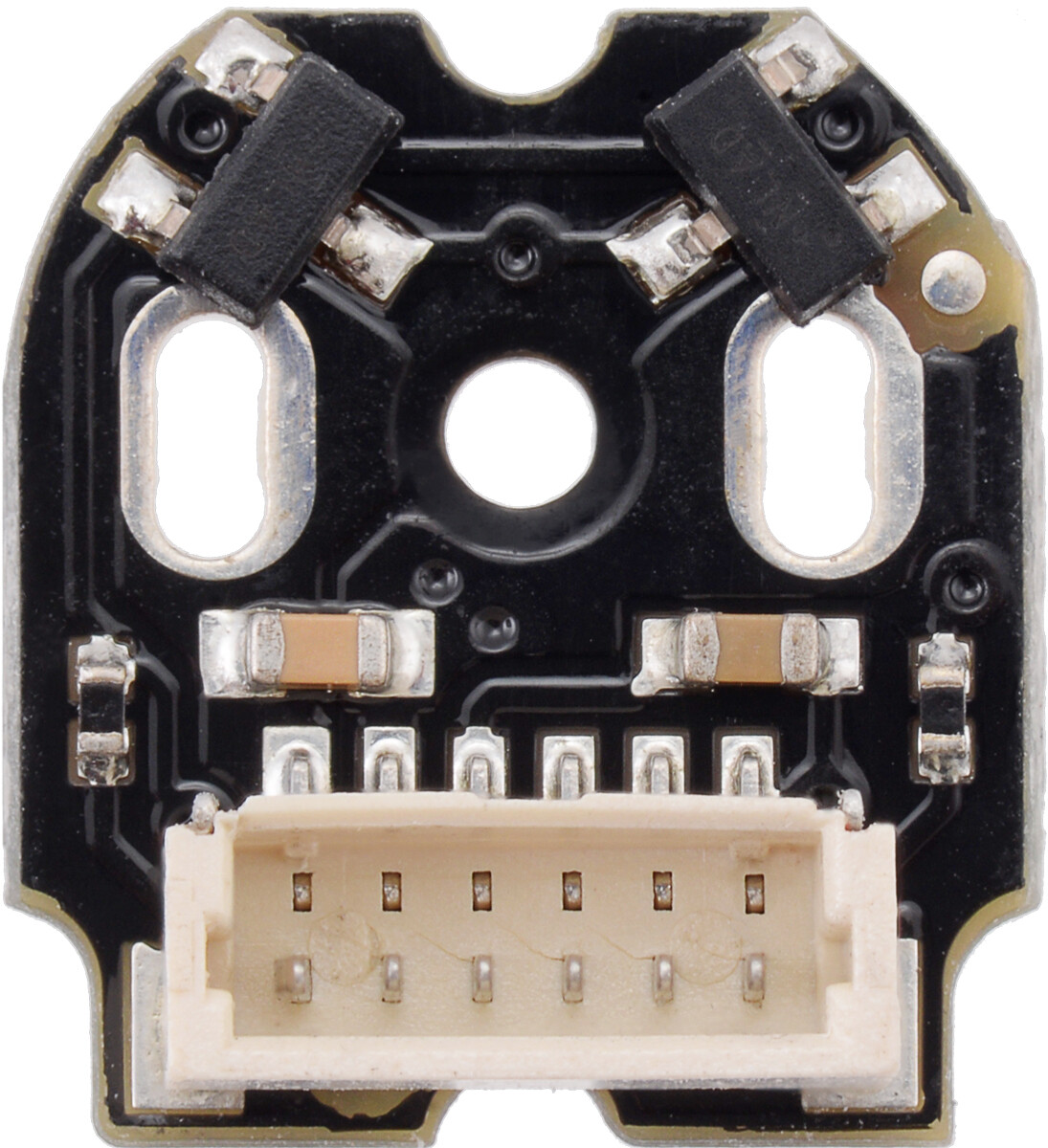

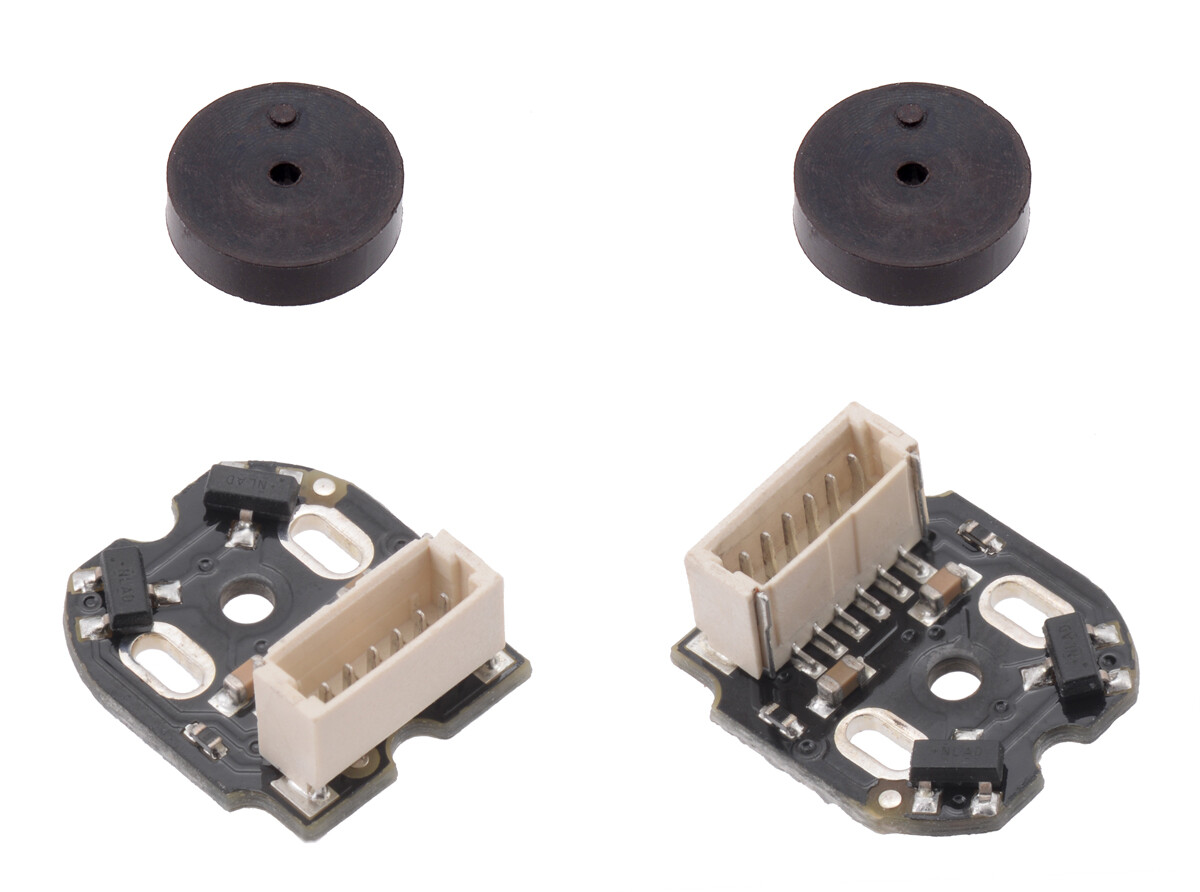

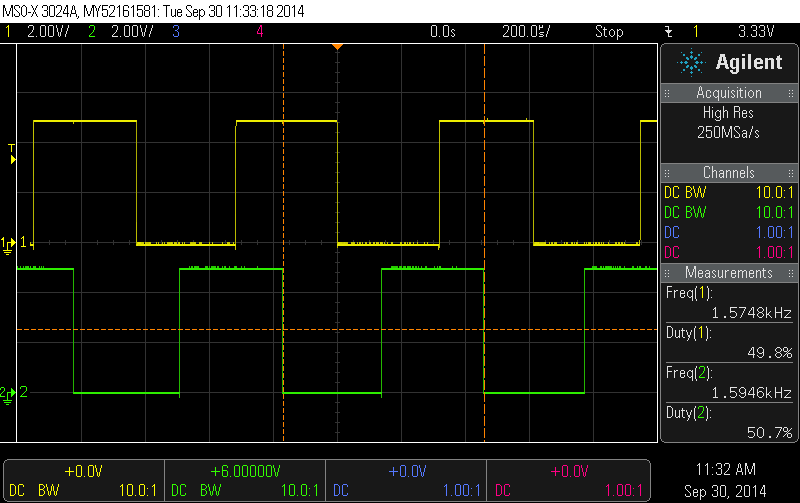

Dette sæt inkluderer to dobbeltkanals Hall-effekt sensor boards og to 6-pole magnetdiske, som kan bruges til at tilføje kvadratisk kodning til to mikro metalgearmotorer med forlængede bagaksler (motorer og kabler er ikke inkluderet i dette sæt). Encoder boardet registrerer rotationen af den magnetiske disk og giver en opløsning på 12 tællinger per omdrejning af motoren, når begge kanaler tælles. For at beregne antallet af tællinger pr. revolution af gearkassen skal man gange med gearforholdet x 12. Denne kompakte encoder løsning passer inden for 12 mm × 10 mm tværsnit af motorerne på tre af de fire sider, og den strækker sig 2,8 mm ud over kanten af den fjerde side.

Blåt LCD-display med tastatur. Leveringsomfang: 1x modul. Denne sensorsystem er beregnet til brugere, der er fortrolige med den fysiske monteringsinstallation af encoderen. Det fungerer kun med mikro metalgearmotorer, der har forlænget bagstang.

Mål

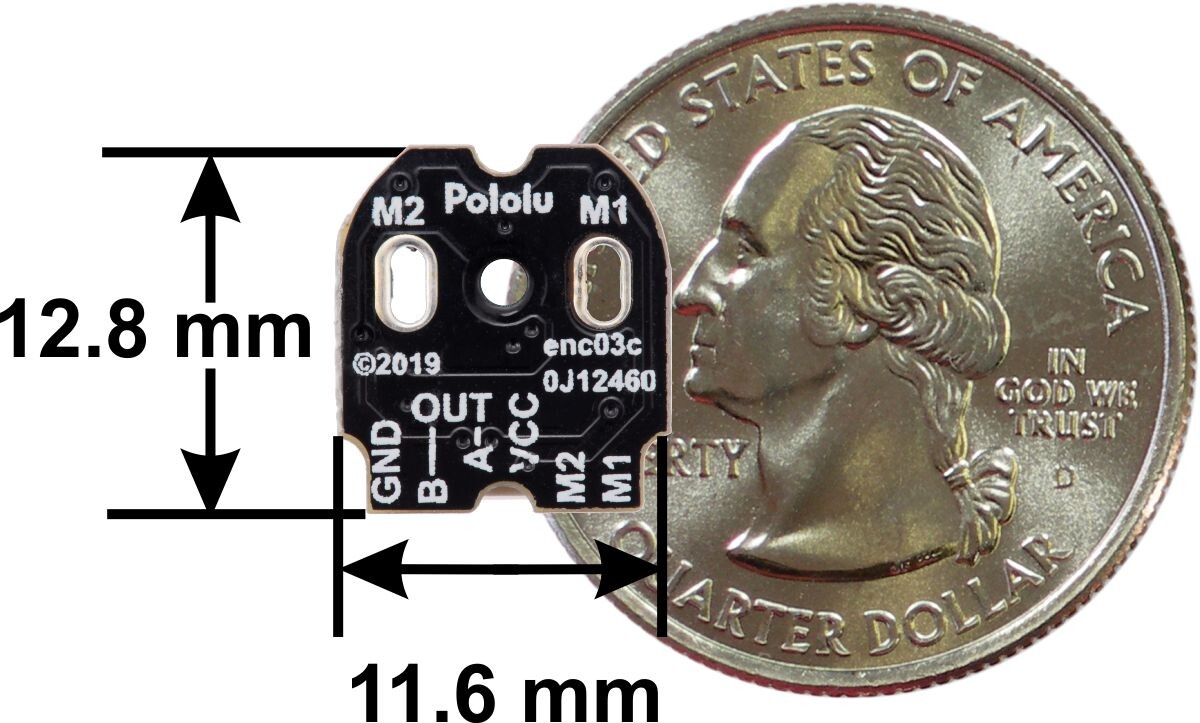

Størrelse: 14,2 mm × 11,6 mm

Vægt: 1,5 g

Generelle specifikationer

Minimum driftsspænding: 2,7 V

Maksimal driftsspænding: 18 V

Stik: top-entry, 6-ben mandlig, JST SH-type

Identifikationsmarkeringer

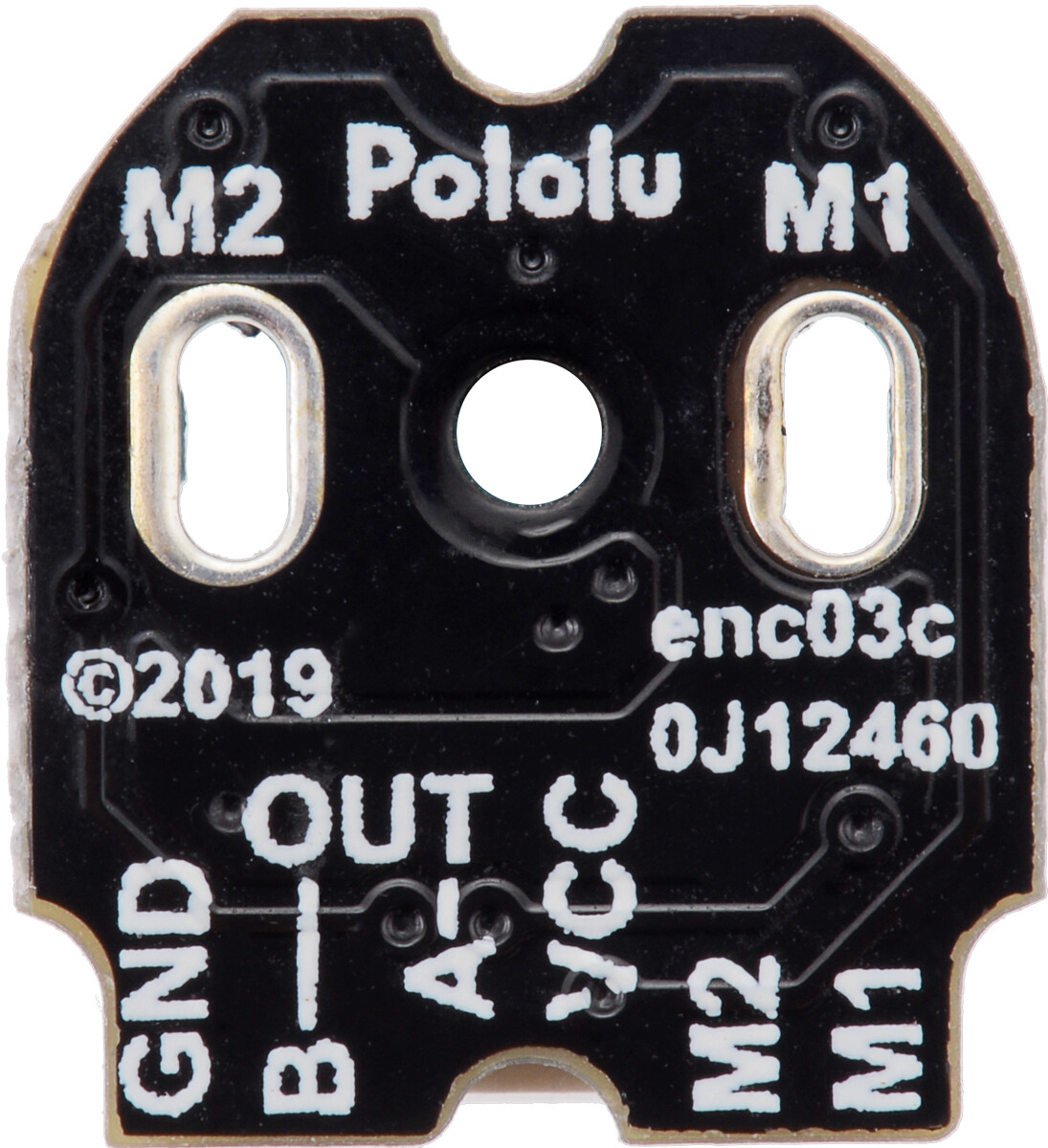

PCB-udviklingskoder: enc03c

Andre PCB-markeringer: 0J12460

Blaue LCD-Display mit Tastatur. Lieferumfang: 1x Modul.

1

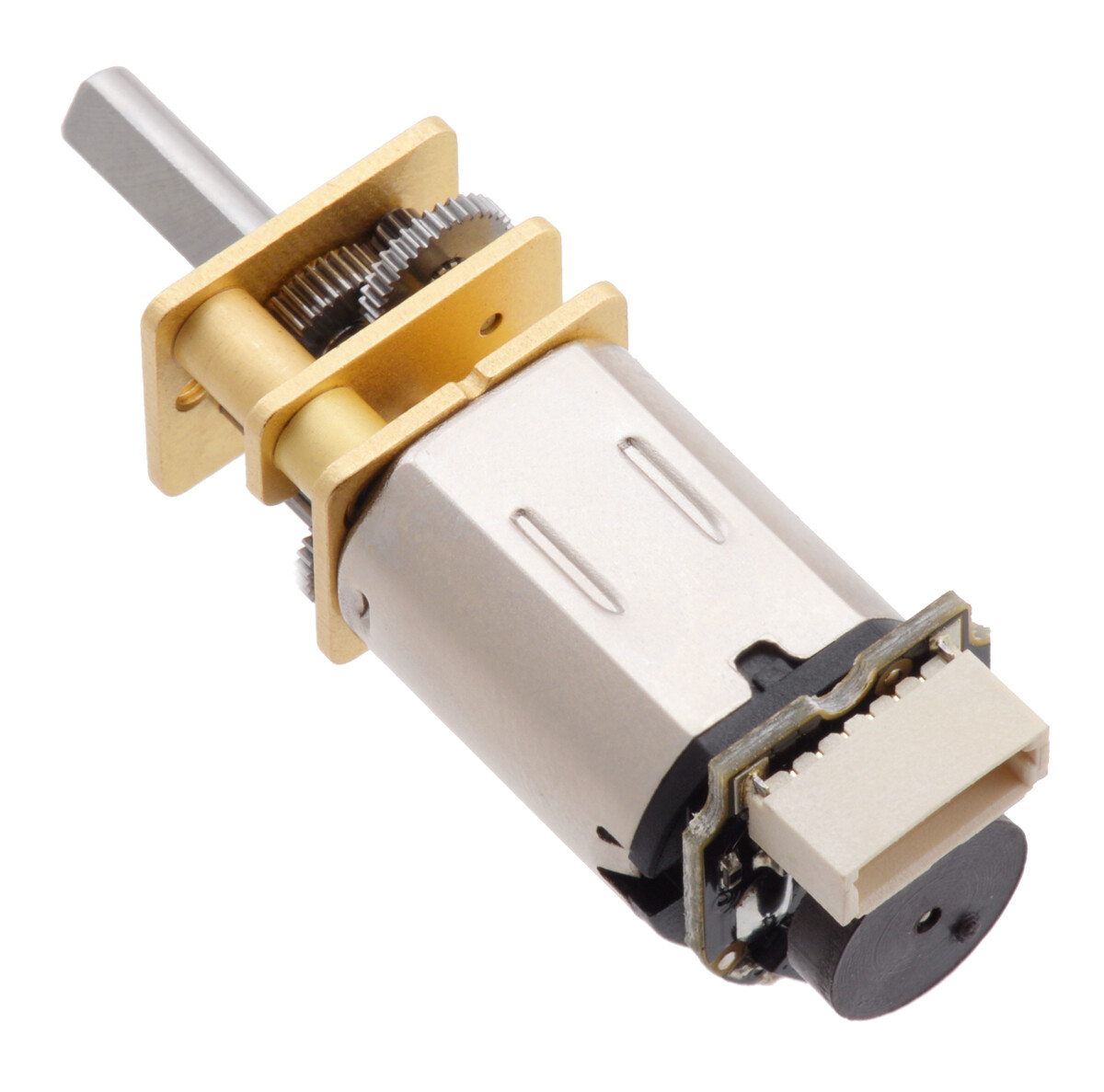

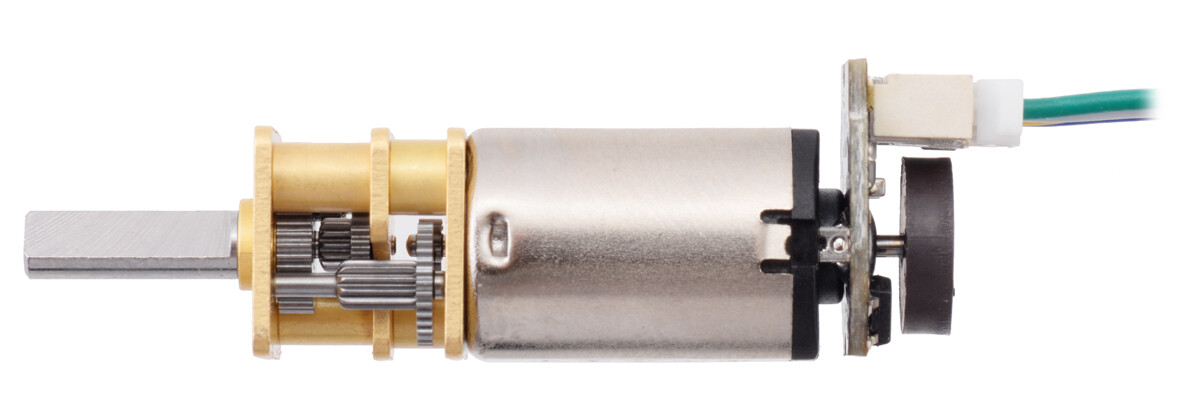

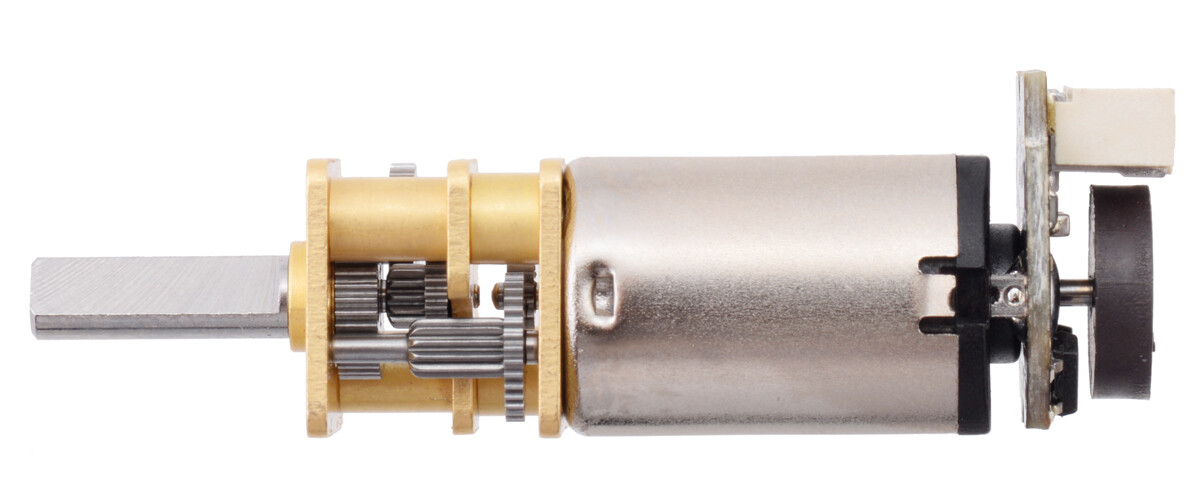

Den samlede encoder vil forlænges med ca. 5 mm ud over den plastikmotor ende.
2
Vægt af hele sæt. Hver encoder-plade vejer ca. 0,4 g og hver magnetdisc vejer ca. 0,3 g.

Downloads

• Schematic
• Dimensions
• TI DRV5013 Hall Effect sensor datasheet
