Pololu Adresserbar højdens RGB 72-LED Strip 5V 0.5m SK9822 3091

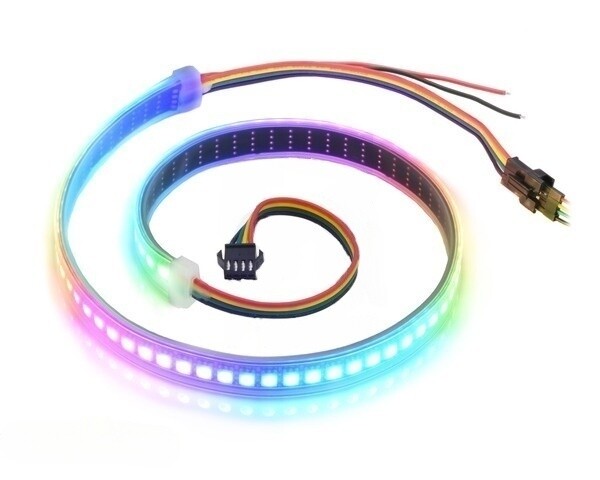

Denne LED-stripe med høj tæthed har en længde 0,5 m og indeholder 72 RGB-LEDs, der via en nem at styre SPI-interface kan adresseres individuelt, så du har fuld kontrol over farven på hver RGB-LED. Den fleksible, vandtætte strimmel drives med 5 V og kan forbindes med yderligere SK9822-strimler for at danne længere afstande, eller deles op i kortere sektioner mellem de enkelte LED.

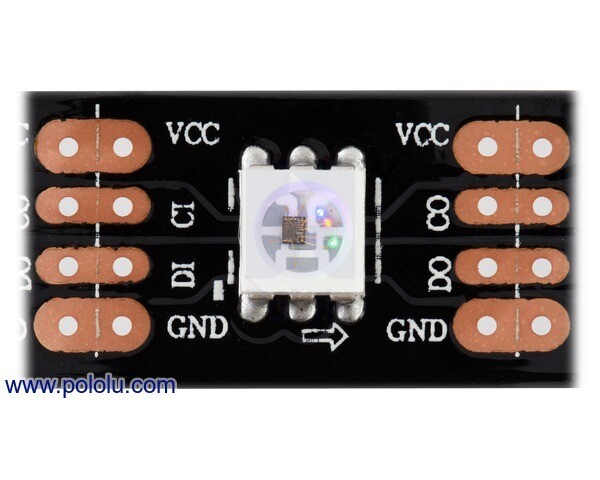

Disse fleksible RGB-LED-strips baseret på LED-/driver-IC SK9822 er en enkel måde at tilføje komplekse lyseffekter til et projekt. Hver LED har en integreret driver, så du kan styre farven og lysstyrken for hver LED. SK9822 har en konstantstrømsregulering, så spændingsfald, der opstår i lange strømtilkoblinger, næsten ikke påvirker farven og lysstyrken af SK9822, så længe spændingen forbliver over 3,5 V.

Im Gegensatz til SK6812, som bruges i nogle af vores andre lignende LED-strips og som kræver en speciel enkelttrådet styringsschnitt, samt strenge timingkrav, bruger SK9822 en standard SPI-interface (med separate datatog og takt signaler) og har ingen særlige timingkrav, hvilket gør styringen meget nemmere. En anden nyttig funktion ved SK9822 er et ekstra 5-bit register til lysstyrkekontrol, som giver dig mulighed for at dæmpe dit LED-strip samtidig med at du har 24-bit farve kontrol. Nedenfor finder du en mere detaljeret sammenligning af SK9822 og SK6812.

Disse LED-strips baseret på SK9822 bruges i mange applikationer som en direkte erstatning for vores ældre strippes baseret på APA102C. På grund af små farveforskelle anbefaler vi dog generelt ikke at bruge SK9822 og APA102C sammen i det samme projekt. På grund af en lille forskel i protokollen skal du muligvis opdatere din kode for at behandle SK9822. Nederst finder du en mere detaljeret sammenligning af SK9822 og APA102C.

Funktioner og specifikationer

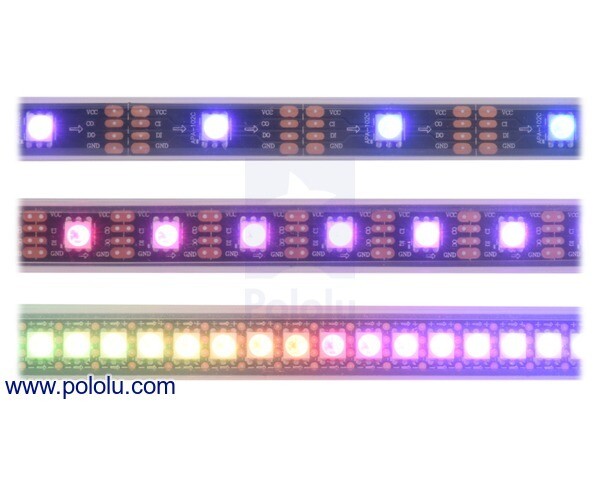

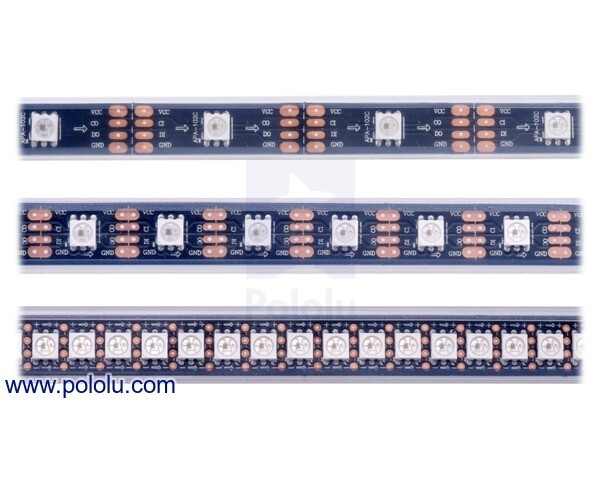

• Individuelt adresseable RGB-LEDs (30, 60 eller 144 LED per meter)
• 24-bit farvekontrol
• Yderligere 5-bit lysstyrkekontrol; 32 lysstyrkeniveauer pr. pixel
• SPI-styringsinterface
• 5 V driftsspænding
• Farve og lysstyrke er i vid udstrækning spændingsuafhængige ned til 3,5 V.
• Hver RGB-LED forbruger cirka 50 mA ved fuld lysstyrke for rød, grøn og blå.
• 12 mm bred (30 LED/m) eller 14 mm bred (60 eller 144 LED/m), 4 mm tykkelse
• Fleksibel, vandtæt silikonehætte (beskyttelsesgrad IP65)
• Inklusive fleksible Silikon-Monteringsbeslag
• Sort farve med striber
• Strømindataforbindelser i begge ender gør det nemt at forbinde, og den indgangsside har en ekstra strøm- og jordledning til alternative strømforsyninger.
• Strimmerne kan skæres langs linjerne mellem de enkelte RGB-LED-segmenter for at opdele dem i brugbare, kortere sektioner.
• Beispelskod for Arduino tilgængelig

Mål

• Længde: 0,5 m
• Vægt: 45 g

Generelle specifikationer

• Typisk driftsspænding: 5 V
• LED’er: 72
• RGB-LED-tæthed: 144 per meter
• Farve: RGB
• IP-beskyttelsesgrad: IP65. Fuldt støvbeskyttet, vandtæt.

Forsendelse af indhold

• 1 x adressérbar højdensitets RGB 72-LED-stribe, 5 V, 0,5 m (SK9822)
