Pololu ACHS-7122 Strømsensor Carrier -20A til +20A 4031

Oversigt

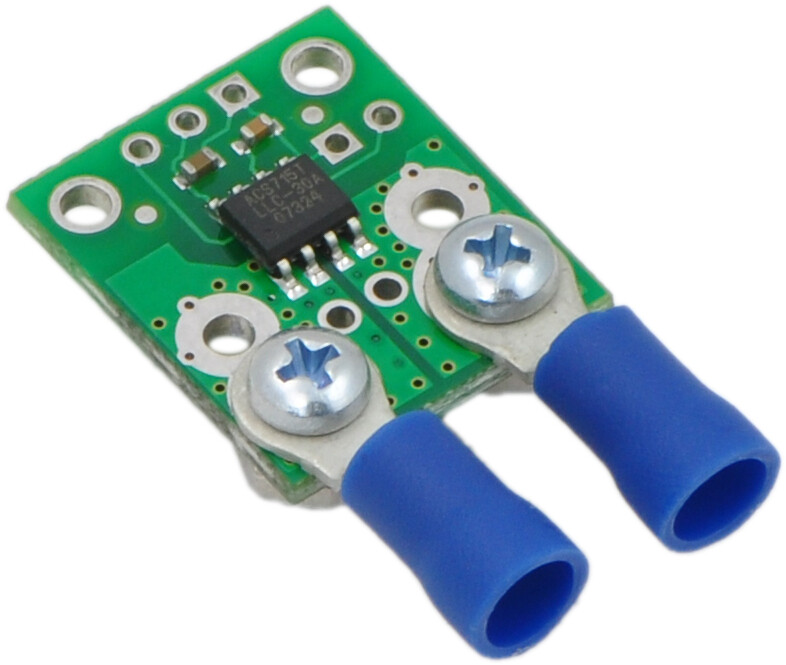

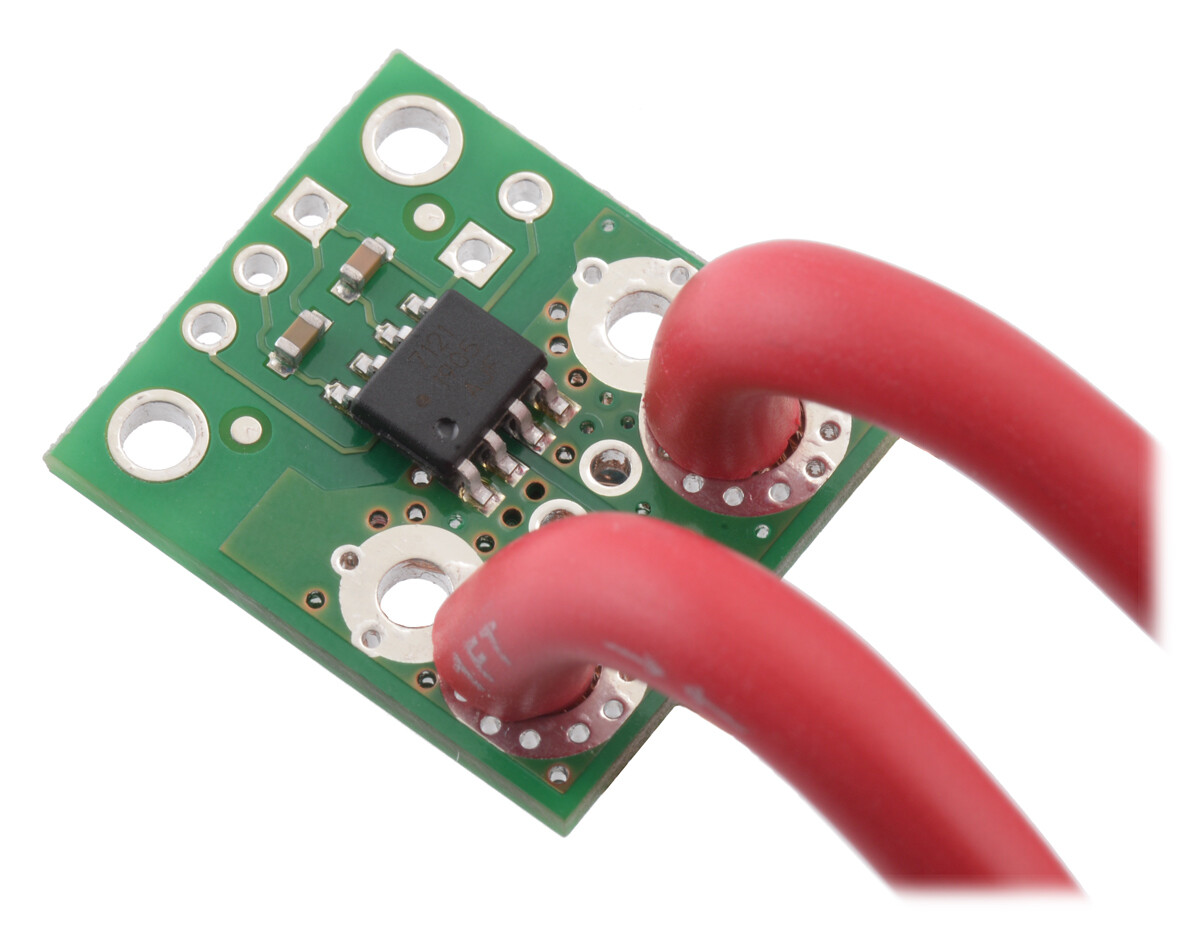

Denne strømsensor er et printplade eller breakout-modul til Broadcoms ACHS-7121/7122/7123 Hall-effektbaserede lineære strømsensorer; vi anbefaler derfor, at du omhyggeligt læser databladet for ACHS-7121/7122/7123 (1MB pdf) før brug af dette produkt. I følgende liste er nogle af de vigtigste funktioner ved sensoren angivet:

• Den interne modstand for sporet er typisk 0,7 mΩ, og printpladen består af 2 oz kobber, så meget lidt effekt går tabt i pladen.
• Die Verwendung eines Hallsensor betyder, at IC’en er i stand til at isolere strømforsyningen fra elektronikken på sensoren elektrisk (op til 3 kV RMS), hvilket gør det muligt at bruge sensoren et vilkårligt sted langs strømkredsen og anvende den i applikationer, der kræver elektrisk isolation.
• 80 kHz båndbredde, som kan reduceres valgfrit ved at tilføje en kondensator via de med “Filter” markerede pins på printpladen.
• Høj nøjagtighed og pålidelighed: typisk samlet fejlmargin på ±1,5 % ved stuetemperatur med fabrikskalibrering, en ekstremt stabil udgangsspændingsoffset og næsten ingen magnetisk hysteres.
• Robustt sensor IC kan tolerere transiente strømstigninger på op til 100 A i 100 ms.
• Bred driftstemperatur fra -40°C til 110°C.

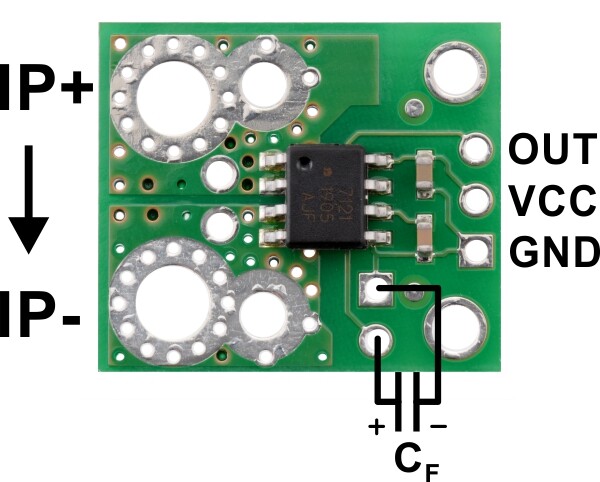

Paddene er mærket på den nederste silketryk, som vist på billedet til højre. Silketrykken viser også retningen, som er positiv strømforsyning. +i Pil tolkes.

Sensoren ACHS-7122 fungerer ved 5 V og er designet til en bidirektionel indgangsstyrke på -20 A til 20 A. Når Vcc er 5 V, ligger udgangsspændingen i midten ved 2,5 V og ændrer sig med 100 mV pr. Ampere indgangsstyrke, hvor en positiv strøm øger udgangsspændingen og en negativ strøm reducerer udgangsspændingen.

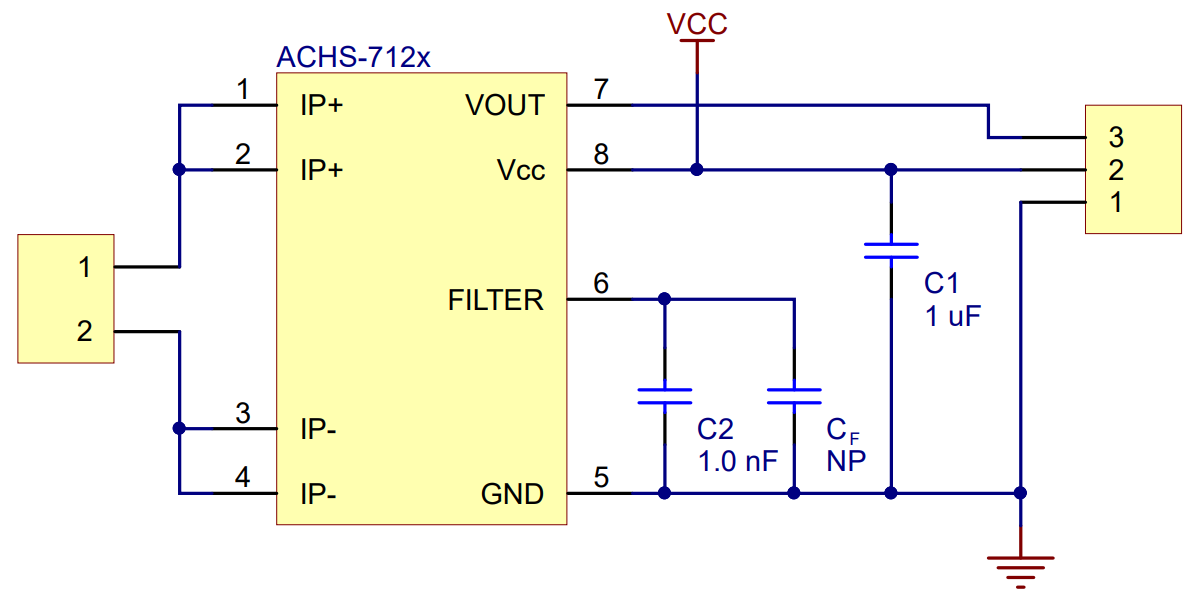

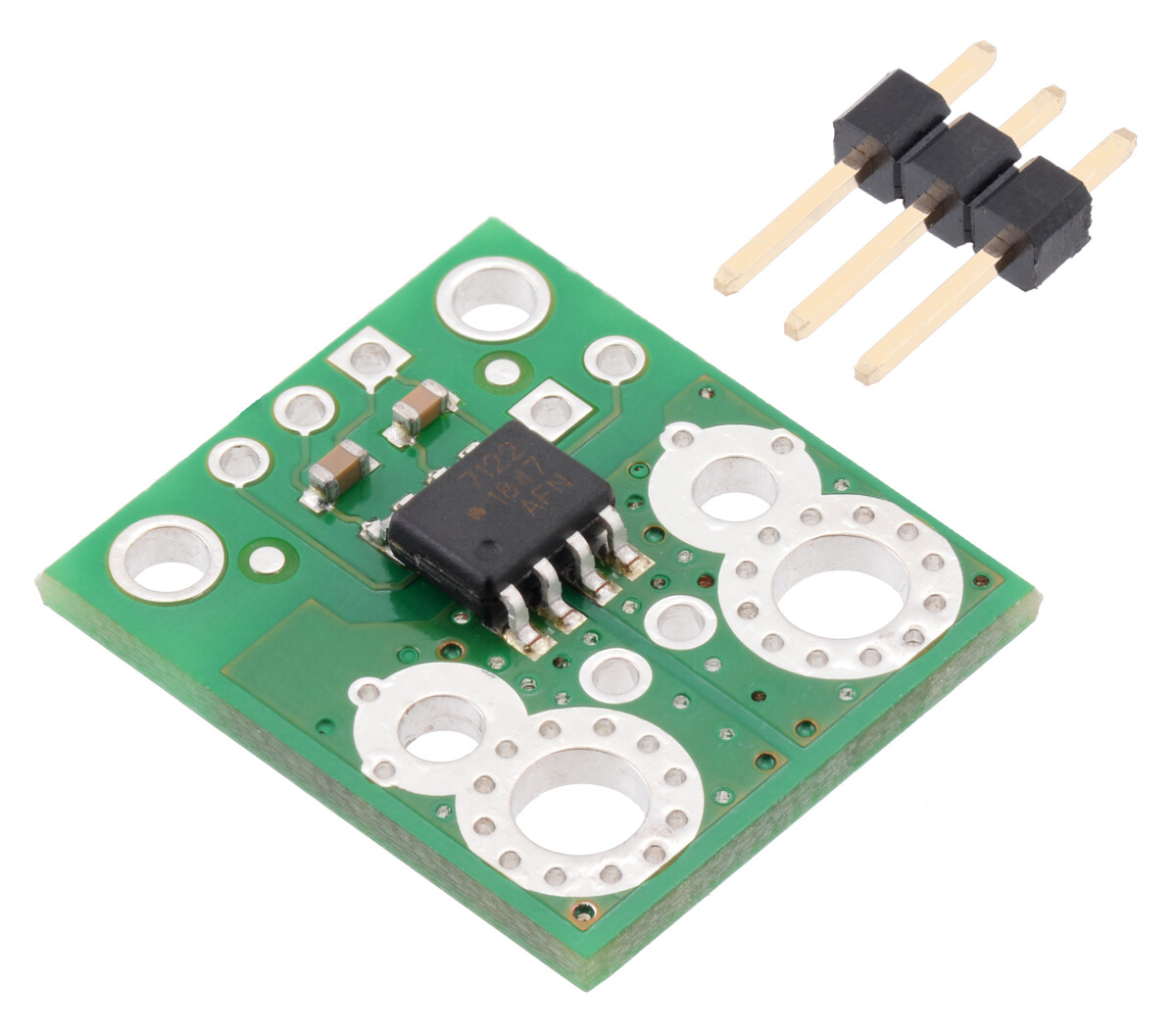

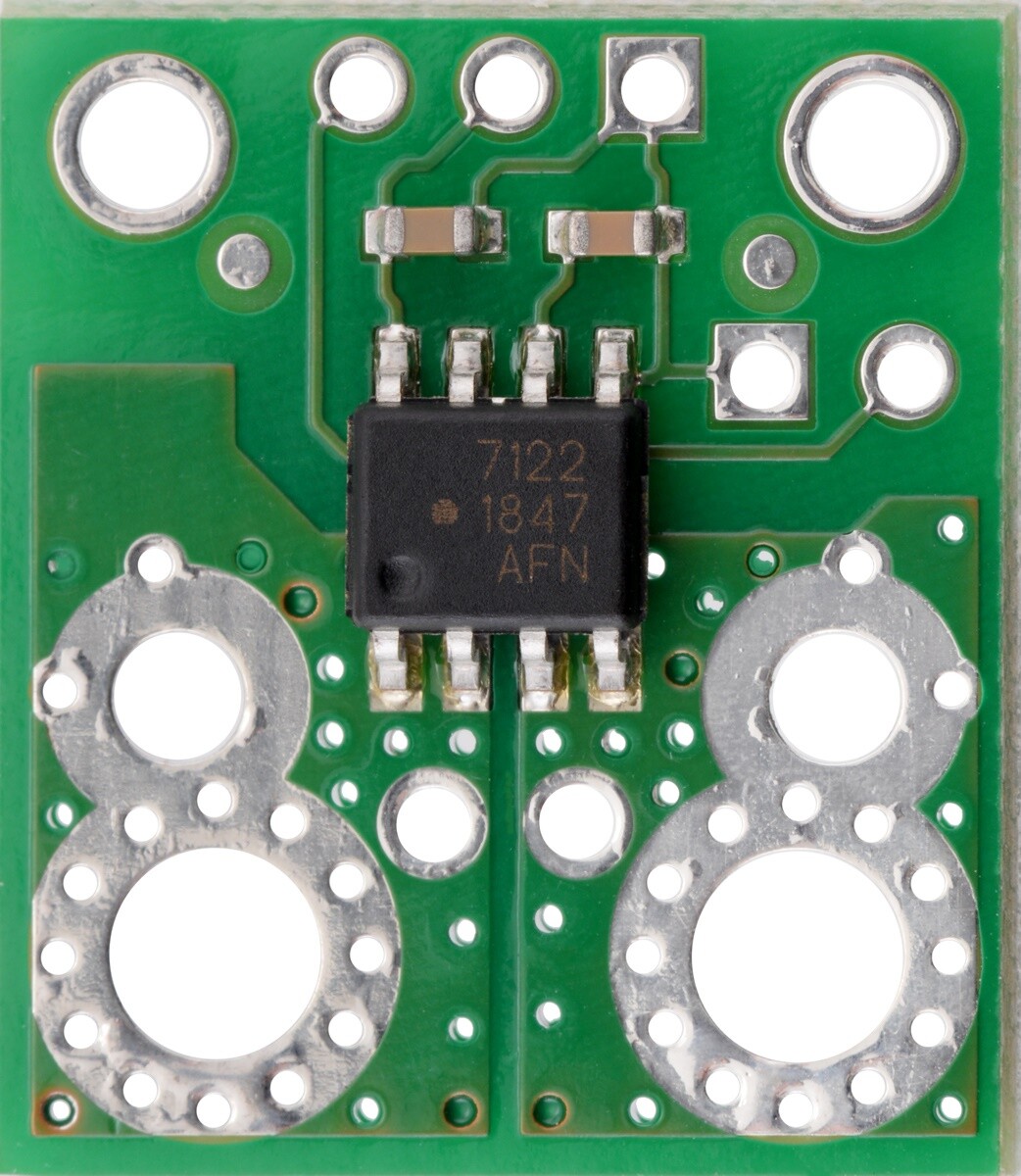

Denne printplade vil blive leveret med alle komponenter, der kan monteres loddet på overfladen, og en 3×1-stribe med 0,1-tommers stiftsystem leveres, men den er ikke loddet.

Dimensionerne

• Størrelse: 0,7″ x 0,8″
• Vægt: 1,1 g

Tekniske detaljer

• Strøm: 0,100 V/A1
• Minimumsspænding: 4,5 V
• Maksimal logisk spænding: 5,5 V
• Strømforsyning: 15 mA
• Version: -20A til +20A

Noter: 1. Hvis Vcc er 5 V

Indhold

1x Pololu ACHS-7122 Strømsensor-holder -20A til +20A

Downloads

• Broadcom ACHS-712x current sensor datasheet
• Dimension diagram of the ACHS-712x Current Sensor Carriers

Yderligere information
