Pololu 3,3 V trin-op/trin-ned spændingsregulator S9V11F3S5 2872

Der S9V11F3S5skiftevisOp-ned regulering genererer effektiv en fast spænding 3,3 V (Standard) eller 5 V (valgbar), uanset om den er højere eller lavere end indgangsspændingen, som kan variere fra 2 V til 16 V.BemærkDen minimale startspænding er 3 V, men det fungerer derefter ved 2 V. Det kompakte modul kan levere en typisk udgangsstrøm op til 1,5 A lever, når indgangsspændingen er tæt på udgangsspændingen.

Funktioner

• Indgangsspænding: 2 V til 16 V
• Fast 3,3-V-udgang med en nøjagtighed på +5/-3 % (kan ændres til 5 V ved hjælp af den SAMME pin).
• Typisk maksimal konstant udgangsstyrke: 1,5 A (når indgangsspændingen ligger tæt på udgangsspændingen; afsnittet “Typisk effektivitet og udgangsstyrke” viser, hvordan det opnåelige konstante udgangsstyrke afhænger af ind- og udgangsspændingerne)
• Power-Good-anzeigen kan bruges til at bestemme, hvornår regulatoren har nået og opretholdt sin ønskede udgangsspænding.
• Energiesparefunktionen bevarer en høj effektivitet ved lave strømme (strøm i hviletilstand er mindre end 1 mA, når den er aktiveret, og omkring 7 µA pr. Volt på VIN, når regulatoren er deaktiveret).
• Integreret overtemperatur- og kortslutningsbeskyttelse
• Lille størrelse: 12,7 × 15,3 × 4,3 mm

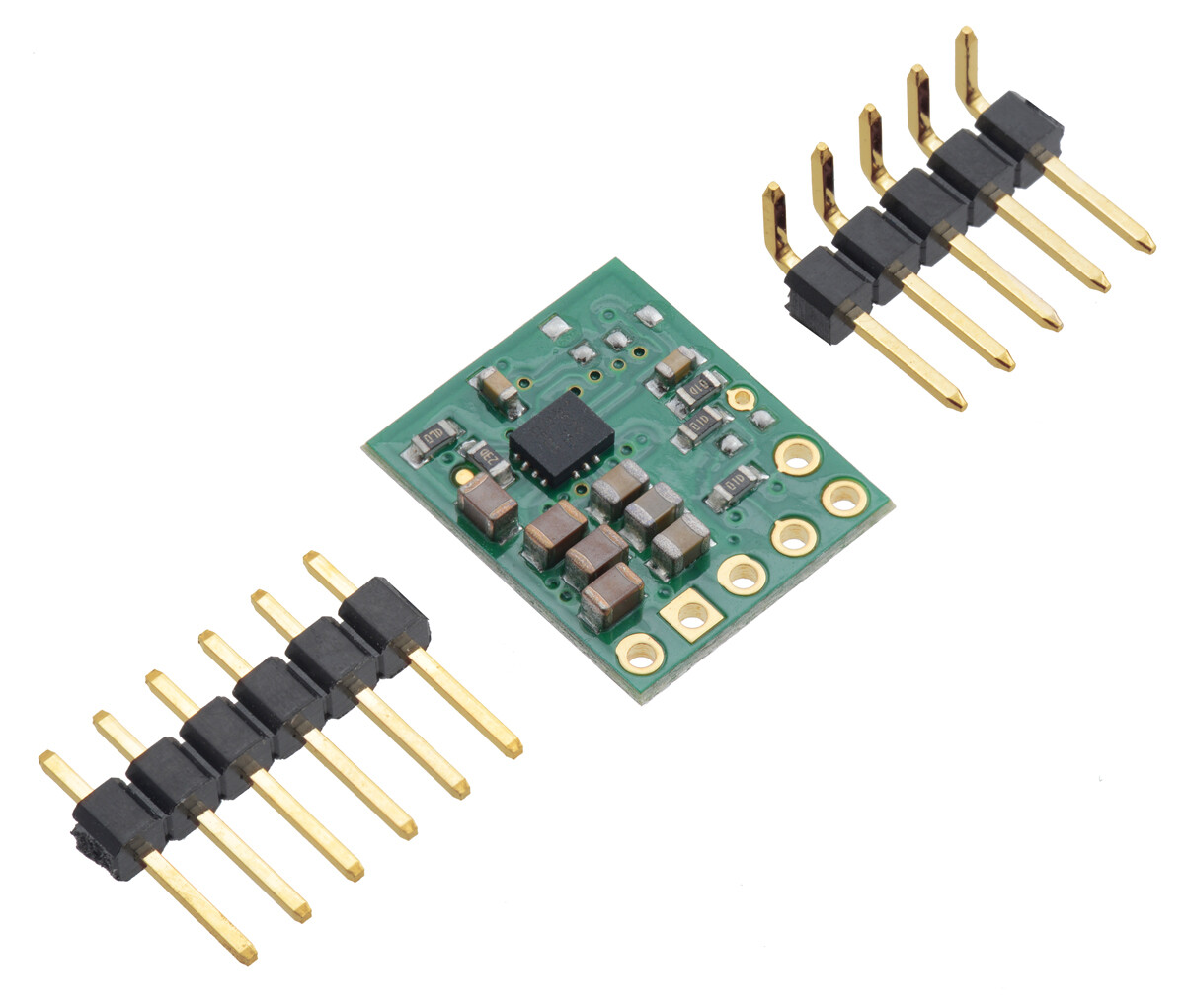

• Vægt: 0,7 g (uden inkluderede optionelle headers).

Generelle specifikationer

• Minimumsdriftstemperatur: 2 V
• Maksimal driftsspænding: 16 V
• Udgangsspænding: 3,3 V (udgangen kan ændres til 5 V ved at drive SEL-pinen med mere end 1,1 V)
• Polaritetsbeskyttelse?: Ja
• Maksimalt hvilestrøm: 1 mA

Mærkater

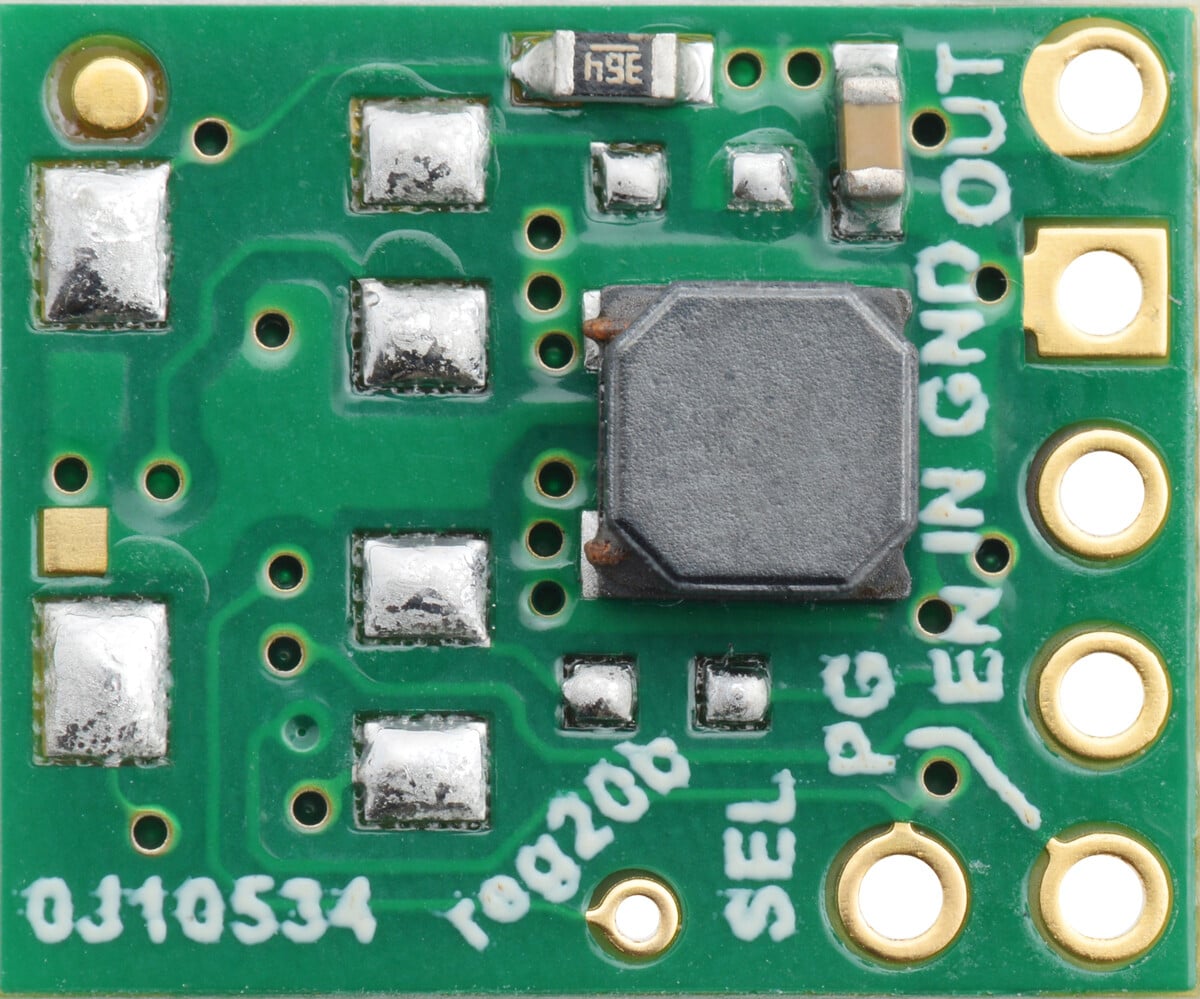

• PCB-udviklingskoder: reg20b
• Andre PCB-markeringer: 0J10534

Downloads

• Diemension
