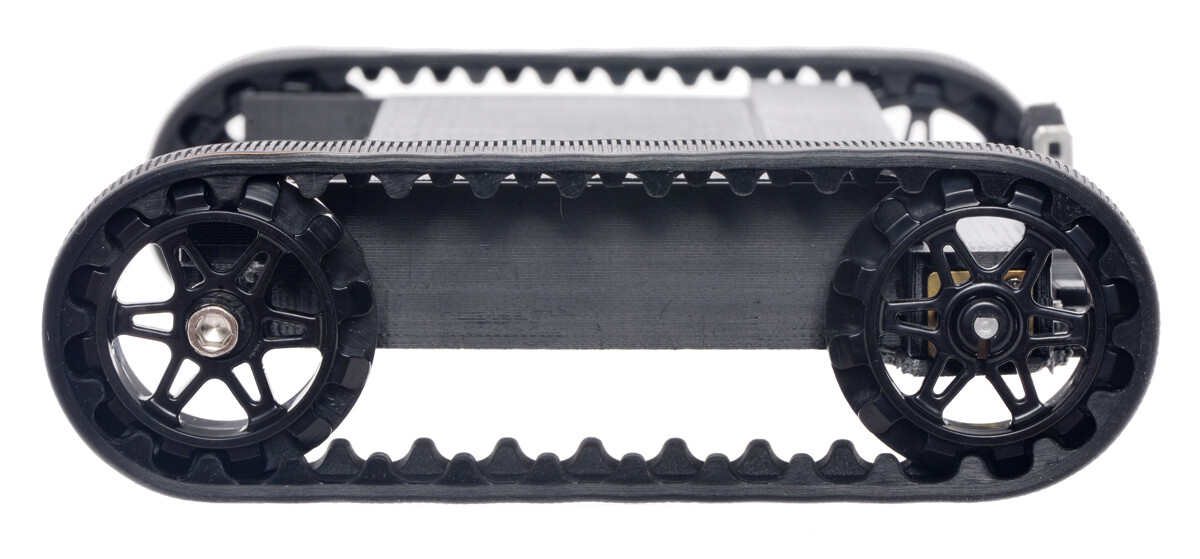

Pololu 30T Track Set – Sort 3mm D-aksler 3033

Dette sæt indeholder komponenter til at tilføje et sporingsdrevet system til en lille robot eller køretøj. Det består af:

• To silikonspor
• To ABS-drevet tandhjul
• To ABS-idlerdrev
• To M3 skulterbolte med en 5 mm gevind
• To M3 skulterbolte med en 12 mm gevind
• To møtrier og M3 bolte

Vi tilbyder desuden de røde og hvide tandhjul separat (uden spor eller fastgørelsesdele) til brug som erstatninger for de sorte tandhjul, der følger med vores Zumo-robotter.

De fleksible, integrerede silikonespindler er tilgængelige i to længder med enten 22 eller 30 tænder, der er designet til at passe sammen med drev- og idler-tandhjulene. 22T-sættet, med en samlet længde under 90 mm, er kort nok til at blive brugt som drivsystem for en mini-sumo-robot (f.eks. vores Zumo-chassis og Zumo 32U4-robot).

Drevtandhjulene er designet til at passe tæt på udgangsstammen af vores mikro metalgearmotorer, 15,5D mm metalgearmotorer og mini plastikgearmotorer med 3 mm D-stammeudgange. På vores Zumo-robotter er disse gearmotorer beregnet til at blive monteret med den fremhøjede kant på den ene side af drevtandhjulet vendt væk fra motoren, men hvis du ikke bruger et Zumo-chassis, kan du indsætte drevtandhjulene på 3 mm D-stammene i begge retninger.

Både de udvidede og ikke-udvidede versioner af vores mikro metalgearmotorbeslag er kompatible med disse hjul.

Selvom drev-tandhjulene ligner dem, der bruges i Pololus hjul på 42×19 mm, er de ikke lige så brede, så de understøtter ikke hele dækket fysisk.

Et sæt inkluderer også et par frihjul; disse er meget ens som drev-hjulene, med den primære forskel at de er designet til at rotere frit i stedet for at være fastgjort til en motoraksel. De kan monteres med de medfølgende skulterbolte, som vist på diagrammet nedenfor. (Den blå komponent mærket “ROBOT CHASSIS” repræsenterer et beslag eller en del af et robotchassis, som hjulene er monteret på, og er ikke en del af sættet.) Vores nylon-spacer kan bruges til at justere afstand mellem hjulene og en flad monteringsflade.

Eksploderet visningsdiagram, der viser en drev-tand og dens monteringsudstyr.

Vi inkluderer to par med skulderbolte i kittet, ét med en 5 mm gevind og ét med et 12 mm gevind, så du kan vælge det par, der er passende til din anvendelse. Du vil kun bruge to af de fire inkluderede skulderbolte.

Detaljer

Dette togæt kommer med sort tandhjul og 30T Spor.

Mål

Flere vigtige dimensioner er fremhævet nedenfor:

• Sprocket diameter: 35 mm (1,38″)
• Diameter med spor: ca. 39 mm (1,54 Zoll)
• Sporbredde: 14,6 mm (0,57 Zoll)

Den trådede del af skulderboltene kan skæres til den ønskede længde.

Det ideelle afstand mellem centerpunkterne på de to tandhjul er cirka 48 mm for 22T-spor og 85 mm for 30T-spor. Da sporrene er elastiske, vil de opretholde spændingen, selvom afstanden ikke er præcis. Men hvis afstanden er for kort, vil de være løse og mere tilbøjelige til at glide; hvis afstanden er for lang, vil der blive lagt yderligere belastning på tandhjulenes aksler, og motoren kan muligvis ikke dreje så godt.
